RV-2_使用说明书.pdf - 第429页
第 7 章 选配 7- 1. 读码器 3 7 7-1- 2. 读码 器的 动作确认 1 在主菜单中触摸［维护］ - ［搬送］，选择［读码器］选项卡。 将显示当前连 接的 读码器的详细信息 。 2 触摸［动作］。 切换为动作确认画面。 3 触摸［开始读取］。 可以用 读码 器读取条形码。
第 7 章 选配
7-1. 读码器
2
7-1. 读码器
本机的摄像机可识别 1D（条形码）及 2D（二维码）。
可识别尺寸
2D （二维码）：最大 25mm × 25mm（最小单元尺寸 0.1 mm 方形）
可识别代码
Data Matrix ECC 200，QR Code，Micro QR Code，PDF417，Aztec

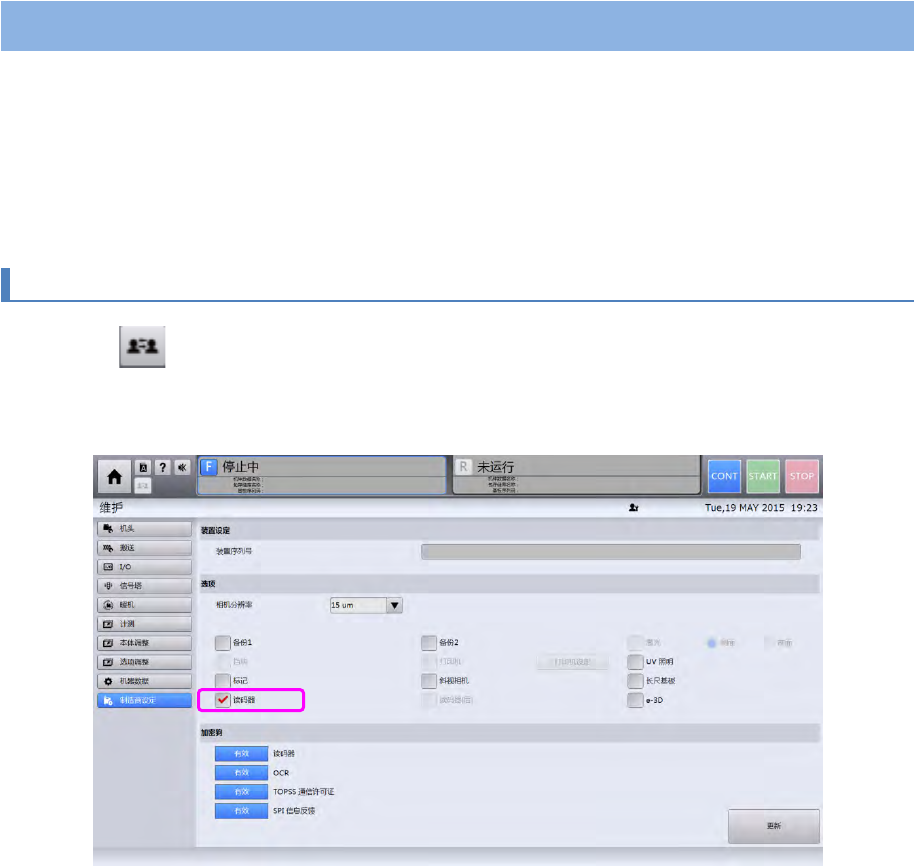

7-1-1. 读码器（手持，外置）的使用
1 触摸 ，将用户权限切换为［维护］。
2 在主菜单中触摸［制造商设定］设定。
3 触摸［选项］的［读码器］。
4 触摸［更新］。
选择的读码器变为可用。
第 7 章 选配
7-1. 读码器
3
7

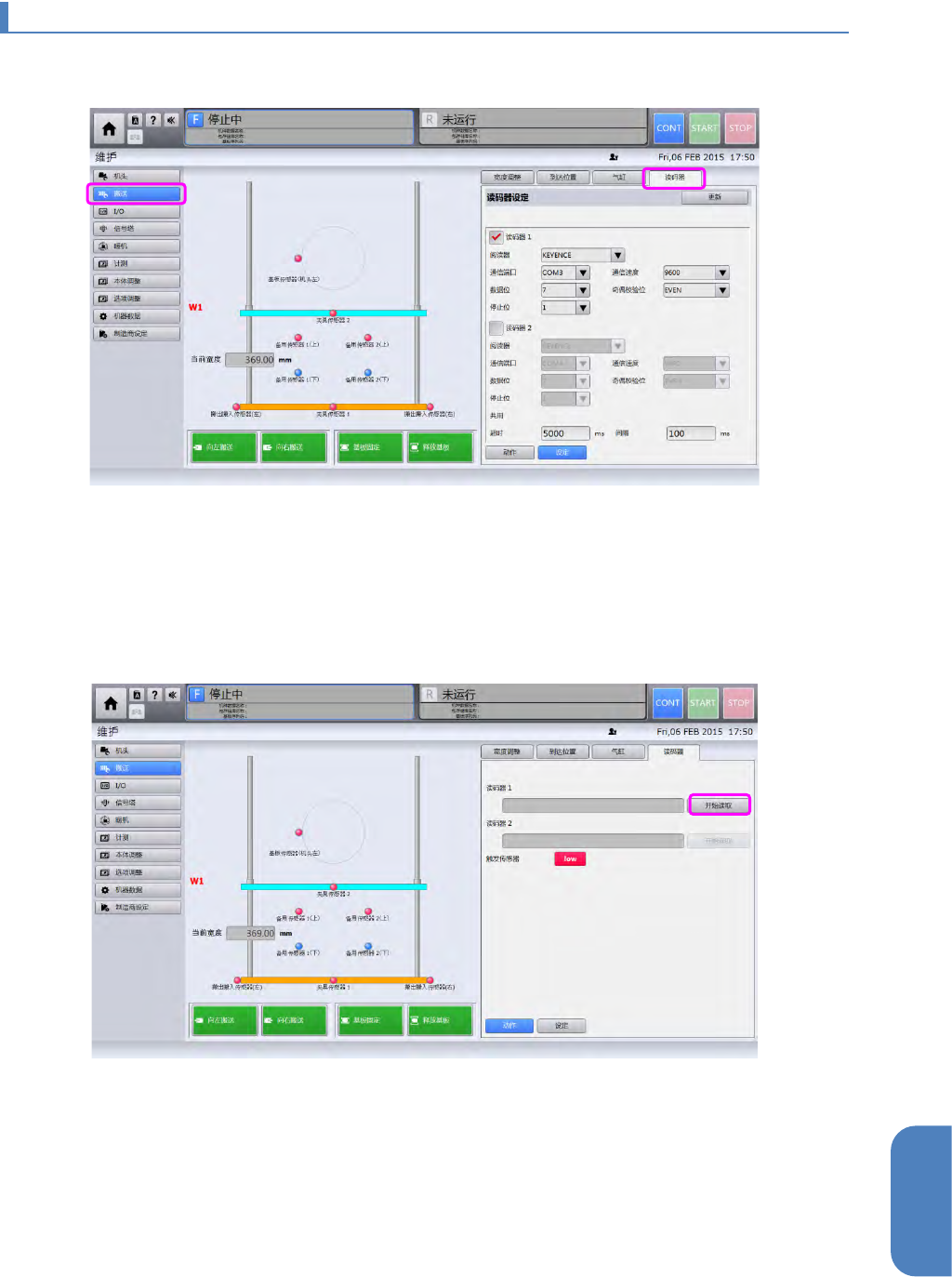

7-1-2. 读码器的动作确认
1 在主菜单中触摸［维护］ - ［搬送］，选择［读码器］选项卡。
将显示当前连接的读码器的详细信息。
2 触摸［动作］。
切换为动作确认画面。
3 触摸［开始读取］。
可以用读码器读取条形码。
第 7 章 选配
7-1. 读码器
4
7-1-3. 读码器的设定和编辑

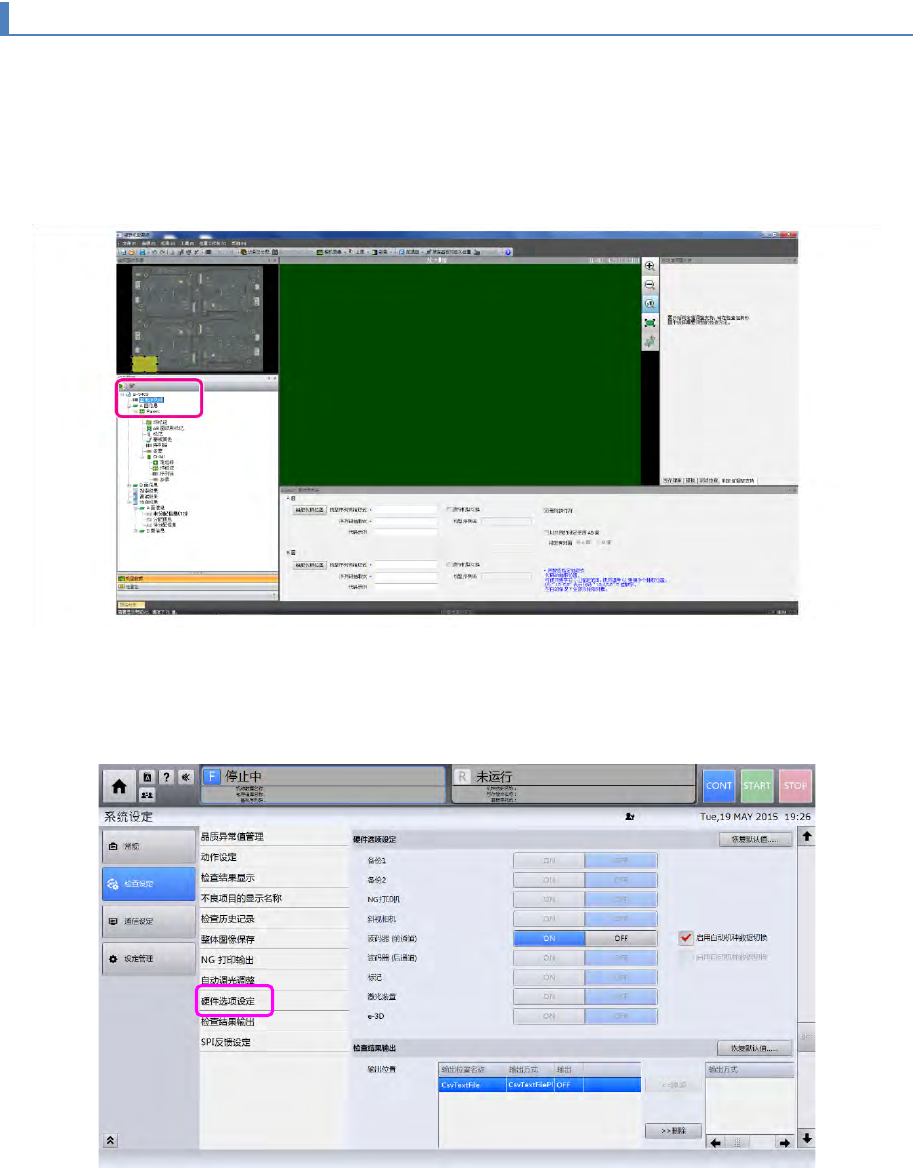

1 在主菜单中触摸［编辑机型数据］，选择要使用读码器的机种。
将显示编辑画面。
2 在机种数据树形图中触摸［读码器］。
3 输入各代码的设定值。
4 从主菜单选择［系统设置］，触摸子菜单的［硬件选项设定］。
5 触摸[读码器]的[ON]，勾选［使用自动切换机型数据］。
读码器变为可用。
