第 5 章维护篇 5- 2. 保养检查 18 5-2- 13. XY 轴：导轨・滚珠丝杆请目视检查 XY 轴各自的导轨，确认没有异常。对导轨进行润滑后，如果滑块和导轨上有多余润滑油，请擦拭干净。 ( 使用的润滑油 :TH K AFC 润滑油，推荐黄油枪 :MG70) X 轴（润滑脂重点擦拭位置）滑块端面部分，轨道的左右端部 Y 轴（润滑脂重点擦拭位置）滑块的前后端面，轨道的前后端部分拆下正面下…

第 5 章维护篇

5-2. 保养检查

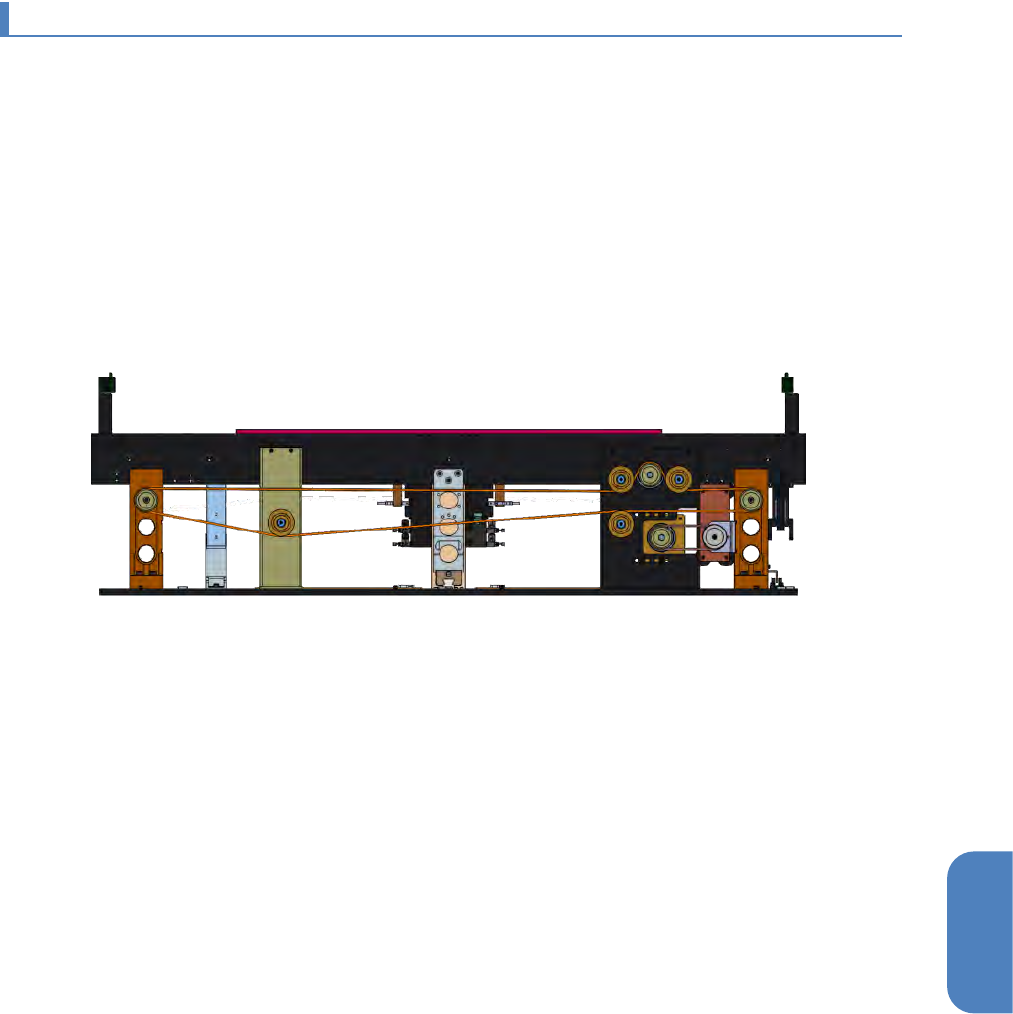

5-2-12.

输送带轨道：宽度调整驱动部位

请目视检查用以宽度调整的滚珠丝杆和导轨，确认没有异常。请清除灰尘和异物后进行润滑。

(

使用的润滑油

:THK

AFC

润滑油

)

拆下机器整个盖板，检查驱动部位。

目视检查驱动皮带，确认没有划伤和裂痕。

有划伤和裂痕时，或因皮带过度拉伸而没有足够拉力时，请更换皮带。

确认和调整驱动皮带的拉力。

第 5 章维护篇

5-2. 保养检查

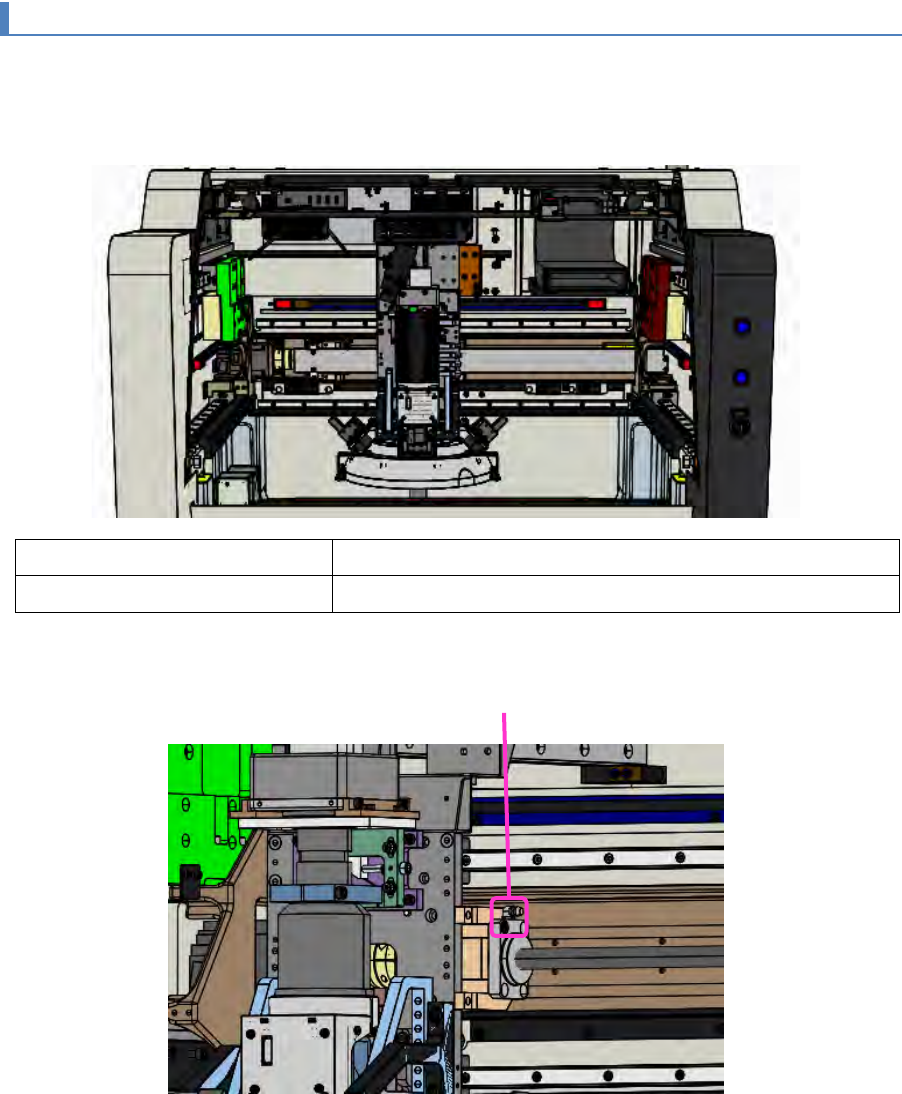

5-2-13. XY

轴：导轨・滚珠丝杆

请目视检查

轴各自的导轨，确认没有异常。对导轨进行润滑后，如果滑块和导轨上有多余润滑油，

请擦拭干净。

(

使用的润滑油

:THK AFC

润滑油，推荐黄油枪

:MG70)

X 轴（润滑脂重点擦拭位置）滑块端面部分，轨道的左右端部

Y 轴（润滑脂重点擦拭位置）滑块的前后端面，轨道的前后端部分

拆下正面下方的盖板，对滚珠丝杆进行润滑。

(a)

油嘴

第 5 章维护篇

5-2. 保养检查

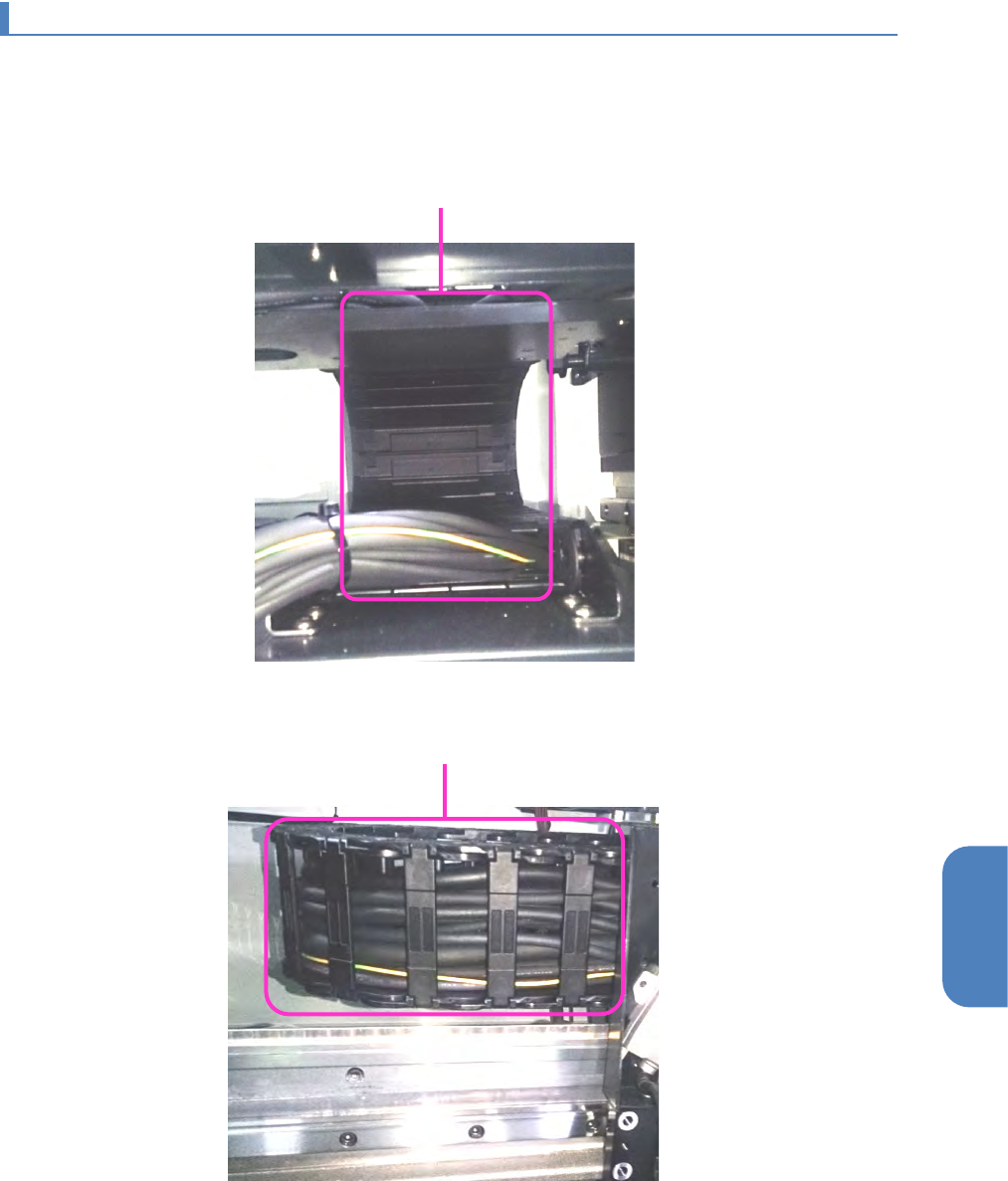

5-2-14.

滑动部位配线、配管

请确认

轴和输送带轨道的配线和配管没有损伤和磨损。特别是各电缆支架的滑动部位与端部，请确

认其未产生缆线的摩擦粉末。

请确认电缆支架的撑臂未脱落。

(a) Y

轴电缆支架

(b) X

轴电缆支架
