第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 62 7. 指定 定位标 可以设置导入的标记 信息 。 在选择了「坐标数据中 包含标记信息」时， 在处理前的数据中 指定 定位标的 信息 。 指定了定位标所保存的 列之后，可以指定母 基板和子基板的搜索 字符串、母 基板 的数量。 通过指定单选按钮，可 以选择是对 搜索 字符串采用完全 一致的搜索，还是部分 一致的搜索。 在「处理前的数据」处 显示前页处理的 CA D 数据 ，在…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
61
4
6. 数据项目关联 2
指定在「子基板编号」、「面」、「坏标记」中保存的列。
指定「子基板编号」中保存的列之后，要指定哪一个编号的作为基准子基板。
「面」项目仅在「基本信息」→「面信息」中选择「两面基板」时显示。指定面信息中所保存的列。
指定之后，可以输入面数据的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
在指定了「坏标记」中保存的列之后，输入坏标记的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
完成上述选择之后，按［下一步］。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
62

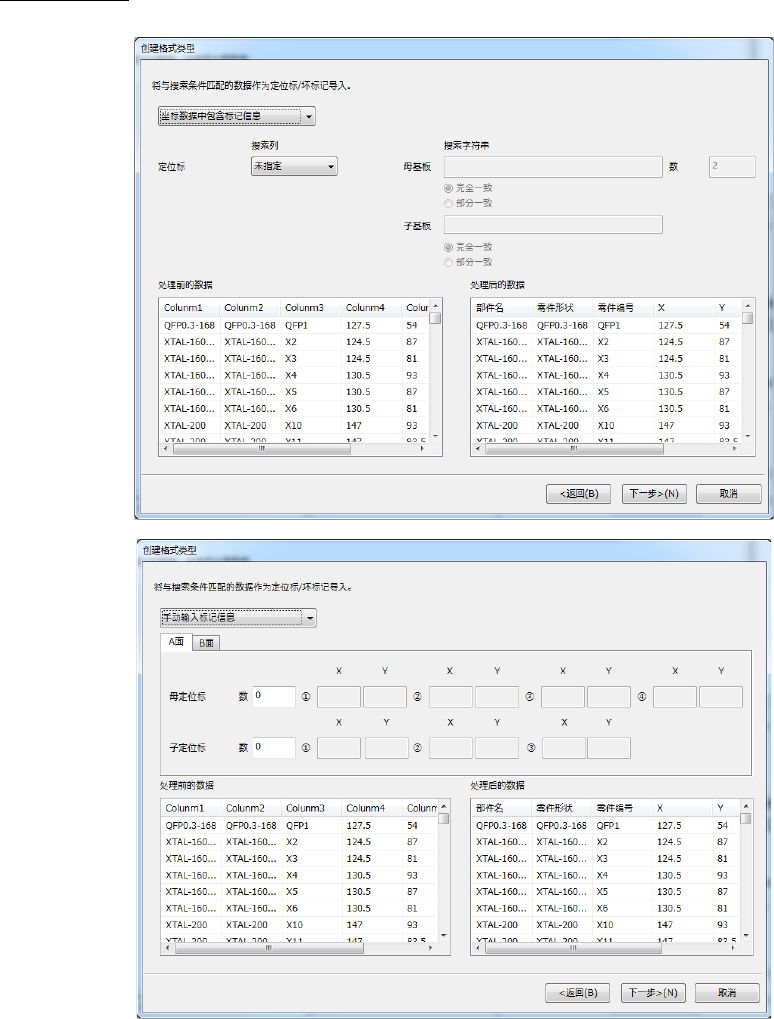

7. 指定定位标
可以设置导入的标记信息。
在选择了「坐标数据中包含标记信息」时，在处理前的数据中指定定位标的信息。
指定了定位标所保存的列之后，可以指定母基板和子基板的搜索字符串、母基板的数量。
通过指定单选按钮，可以选择是对搜索字符串采用完全一致的搜索，还是部分一致的搜索。
在「处理前的数据」处显示前页处理的 CAD数据，在「处理后的数据」处显示变更了列名的数据。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
63
4
选择了「手动输入标记信息」时，指定母定位标和子定位标的点数，输入各点的坐标。
为两面时，同时显示标签的「
A
面」和「
B
面」两面。
完成上述选择之后，按［下一步］。

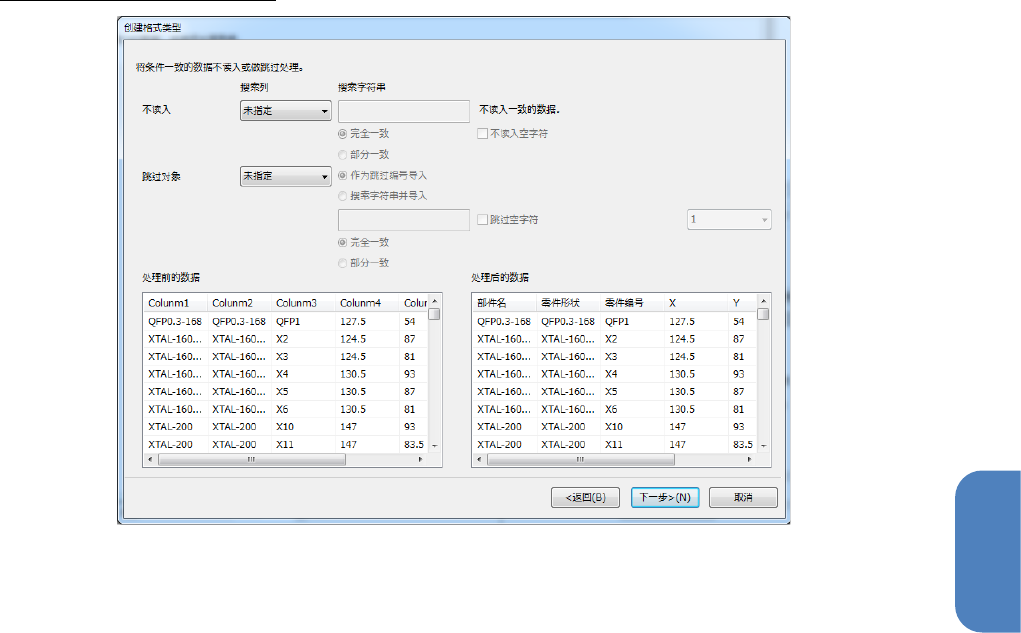

8. 指定不读入对象和跳过对象
可以指定不读入的搜索列。
指定列之后，输入不读入的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
通过「不读入空字符」选择框，可以设为不读入空字符。
可以指定跳过对象的搜索列。
选择了「作为跳过编号导入」时，将指定列的字符作为跳过编号导入。
选择了「搜索字符串并导入」时，输入跳过对象的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
通过「跳过空字符」选择框，可以实现跳过空字符。
在「跳过指定」下拉框，可以指定满足搜索条件的跳过行编号。
完成上述选择之后，按［下一步］。
