第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 116 点击［管理］ 按钮 ，即显示以下画面 。 ［新建］ 创建新的字体文件。 创建最初的字体文件， 然后进行编辑。 ［复制］ 可复制已注册的字体文 件。 选择列表内的字体文件 后，点击［ 复制 ］。 自动创建复制对象文件 名。 ［删除］ 删除已注册的字体文件 。 选择列表内的字体文件 后，点击［ 删除 ］。 ［ OK ］ 确定编辑内容，关闭字 体 管理 画面。 ［取消］ 废弃编…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
115
4
判定值设定
l
比较字符串
此输入框用于输入判定用的正确字符串。
勾选［使用比较字符串信息］时，此项无效。
m
［
↑
］按钮
点击此项后，会将「读取结果」中显示的字符串作为「比较字符串」进行
设定
勾选［使用比较字符串信息］时，此项无效。
n
读取结果
显示检查进程的执行结果（对比的字符串）。
如果无法识别字符串，则显示字符串「
ERR
」。
o
详细设定按钮
显示字符串判定的详细设定对话框。
※详情请参见「
P001-T22-SIV1000-
功能规格书
(
包编辑
・
检查进程
).doc
」
的
「
6.30
字符识别」中的字符串判定的详细设定对话框
p
使用比较字符
串信息
指定是否使用步骤的比较字符串信息。
勾选后，将使用步骤的比较字符串信息。
q
一致率
显示对比各字符结果的最低一致率。
点击［详细设定］按钮，即显示字符串判定的详细设定画面。有关设定内容
・
方法与
OCR
的情况相同。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
116
点击［管理］按钮，即显示以下画面。
［新建］
创建新的字体文件。
创建最初的字体文件，然后进行编辑。
［复制］
可复制已注册的字体文件。
选择列表内的字体文件后，点击［复制］。
自动创建复制对象文件名。
［删除］
删除已注册的字体文件。
选择列表内的字体文件后，点击［删除］。
［
OK
］
确定编辑内容，关闭字体管理画面。
［取消］
废弃编辑内容，关闭字体管理画面。
将字体注册到创建的字体文件中。
点击字体文件下拉按钮，选择字体文件。
点击［编辑］按钮，即显示以下画面。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
117
4

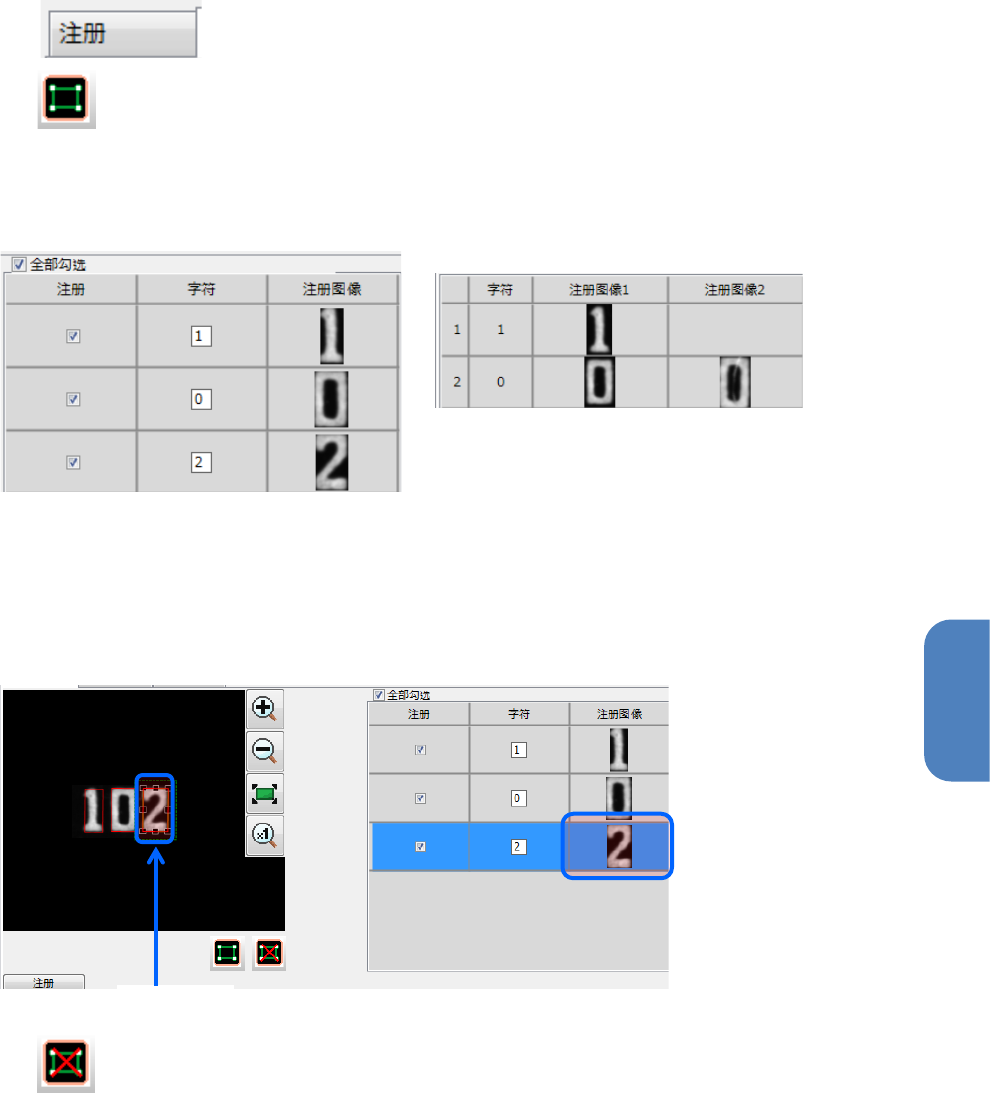

字体的注册
选择 注册选项卡。
点击 按钮后，拖拽鼠标，把要注册的字体字符圈起来。
指定注册图像上的字符。
比较处理时判断与注册图像相同时，即作为结果返回此处所指定的字符。
点击［注册］按钮，字体即被注册。
如果要取消已模拟注册的字符，可点击列表的注册图像。
点击图形上的矩形也可选择。
点击 按钮即删除。
按［
OK
］按钮确定注册，关闭画面。
按［取消］则废弃注册，关闭画面。
点击
即使是相同字符，如果形状不同，
可注册多个。(最多 5 个)
