第 2 章 系统概要
2-3. 机器的构成
23
2

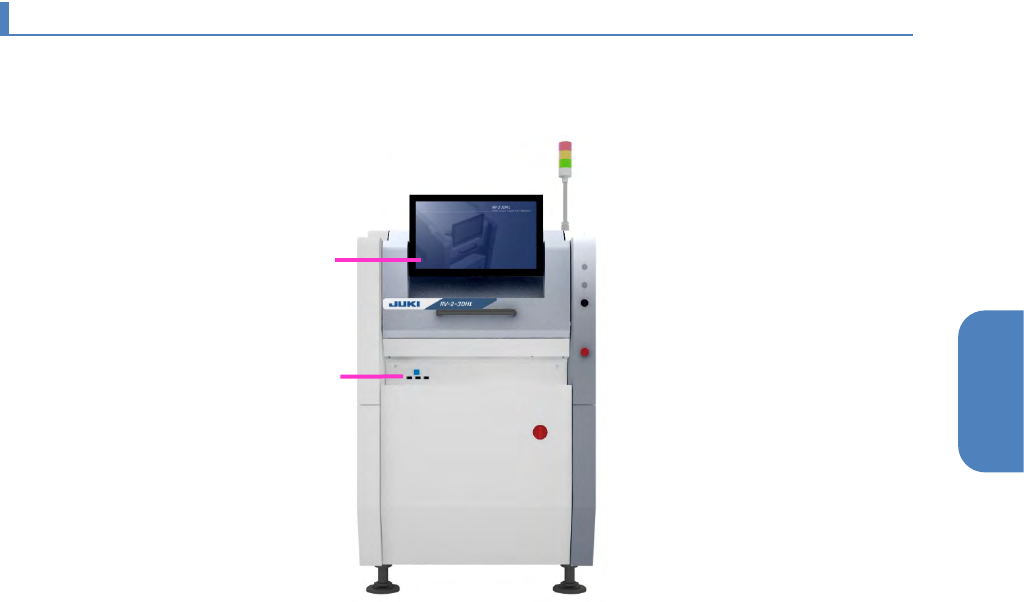

2-3-6.
控制用计算机的操作
触摸触屏式监视器的屏幕即可操作本机。
用键盘或鼠标操作时，将键盘或鼠标连接到 USB 端口。
(a)
触屏式监视器
(b) USB
端口
b
a
第 2 章 系统概要

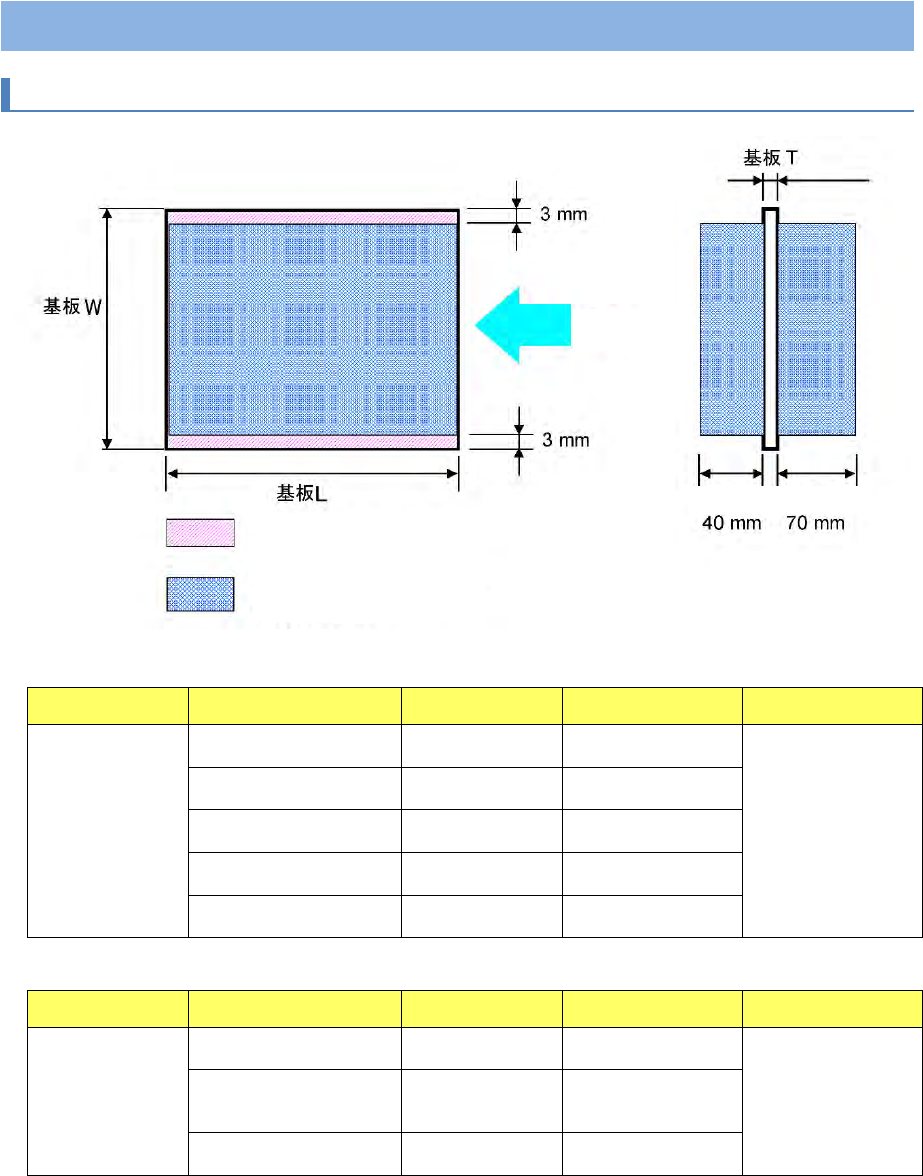

2-4. 印刷基板设计基准
24
2-4.
印刷基板设计基准
2-4-1.
印刷基板设计规格
【
RV-2
】
输送带规格
机头规格
基板
L [mm]
基板
W [mm]
基板
T [mm]
单轨
标准规格
50
～
410 50
～
360
0.3
～
8.0
标记规格
50
～
330 50
～
250
e-3D
规格
50
～
330 50
～
250
长尺寸规格
50
～
630 50
～
360
长尺寸
+ e-3D
规格
50
～
510 50
～
250
【
RV-2-3D/RV-2-3DH
】
输送带规格
机头规格
基板
L [mm]
基板
W [mm]
基板
T [mm]
单轨
标准规格
50
～
410 50
～
300
0.3
～
8.0
标记规格
（仅限
RV-2-3DH
）
50
～
330 50
～
250
长尺寸规格
50
～
630 50
～
300
流动方向
上方 下方
传送轨道部
可使用装置的元件贴片
范围
第 2 章 系统概要
2-4. 印刷基板设计基准
25
2
【
RV-2-3DHL
】
输送带规格
机头规格
基板
L [mm]
基板
W [mm]
基板
T [mm]
单轨
标准规格
50
～
410 50
～
590
0.3
～
8.0
标记规格
50
～
330 50
～
590
长尺寸规格
50
～
630 50
～
590
•
要搬入的基板上安装的零件超出表面
40mm
，底面
70mm
时，搬入时可能导致基板破损和装置故
障。搬送和检查基板时对传动轴和照明使之形成间隙。
•
如果搬送方向的基板两端起
3mm
内装载有零件和锡膏，则无法进行搬送和基板定位。
