第 4 章 操作篇
4-5. 机型数据的创建和编辑
130
3D

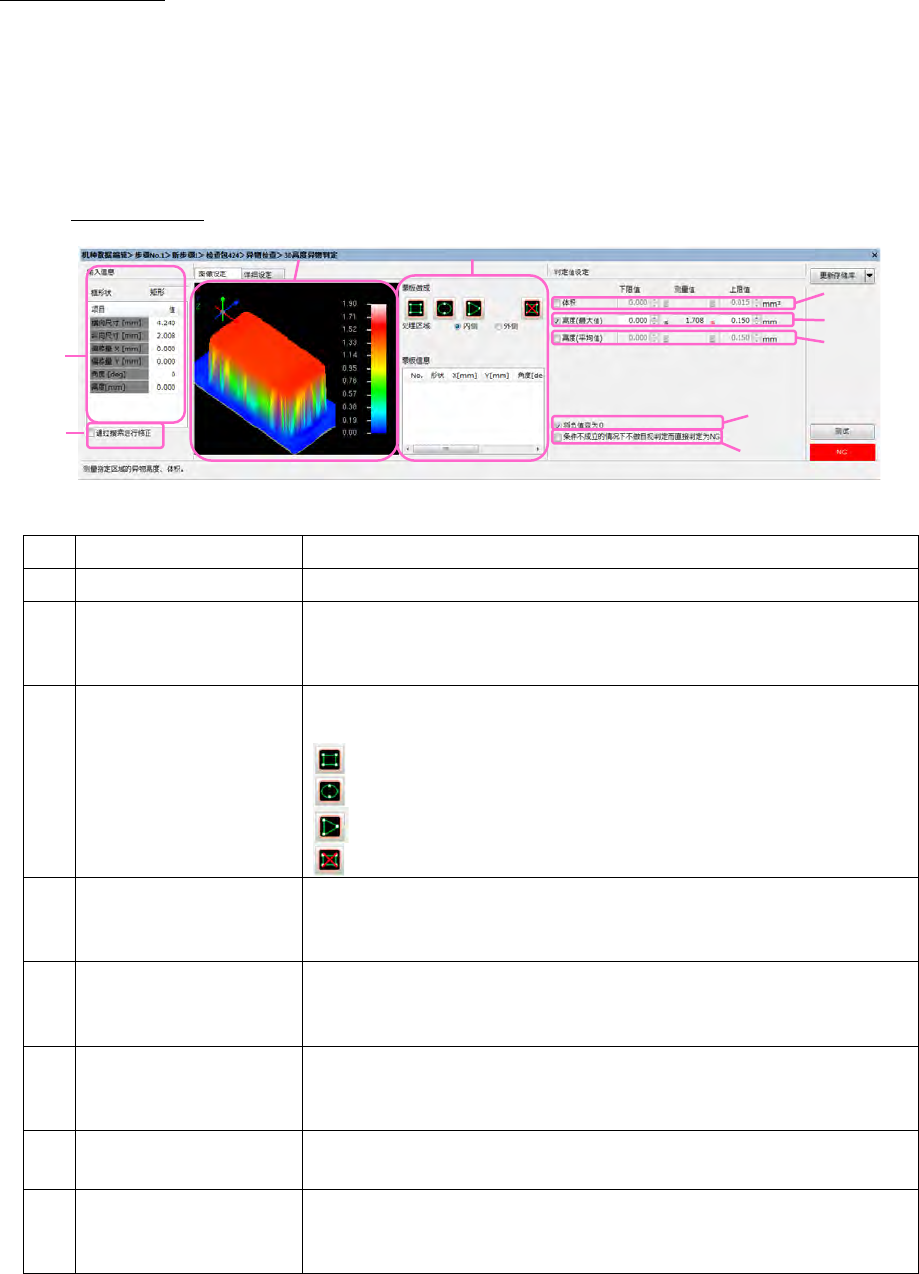

高度异物判定
测定检查区域内的体积及高度值，并检查异物。
在全面检查时使用。
1. 从检查包树形选择［3D 高度异物判定］。
2. 执行各种设定。
(a)
输入信息
输入基准检查框的尺寸，补正值（
X
、
Y
）、角度及高度。
(b)
通过搜索进行修正
勾选时，在实际元件的贴片状态下进行修正。
(c)
3D
图像显示
显示编辑中元件的
3D
图像。
通过鼠标操作，可以变更显示角度或倍率。
双击鼠标左键，可以显示出
3D
画面。
(d)
蒙板做成
做成除检查区域之外的蒙板。
有
3
种形状的作成按钮。
：做成矩形蒙板
：做成椭圆形蒙板
：做成多边形蒙板
：该按钮可删除蒙板。
(e)
体积
判定检查区域的体积绝对值。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(f)
高度（最大值）
判定检查区域的最大高度。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(g)
高度（平均值）
判定检查区域的平均高度。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(h)
将负值变为
0
勾选
ON
时，负值（比基准面低的值）一律变为“
0
”；勾选为
OFF
时，测量显示负值（比基准面低的值）。
(i)
条件不成立的情况下不
做目视判定而直接判定
为
NG
检查结果为条件不成立
(NG)
时，自动检查时的目视判定不发出提
醒，而直接判定为
NG
。
a
b
e
f
g
h
i
c
d
第 4 章 操作篇
4-5. 机型数据的创建和编辑
131
4

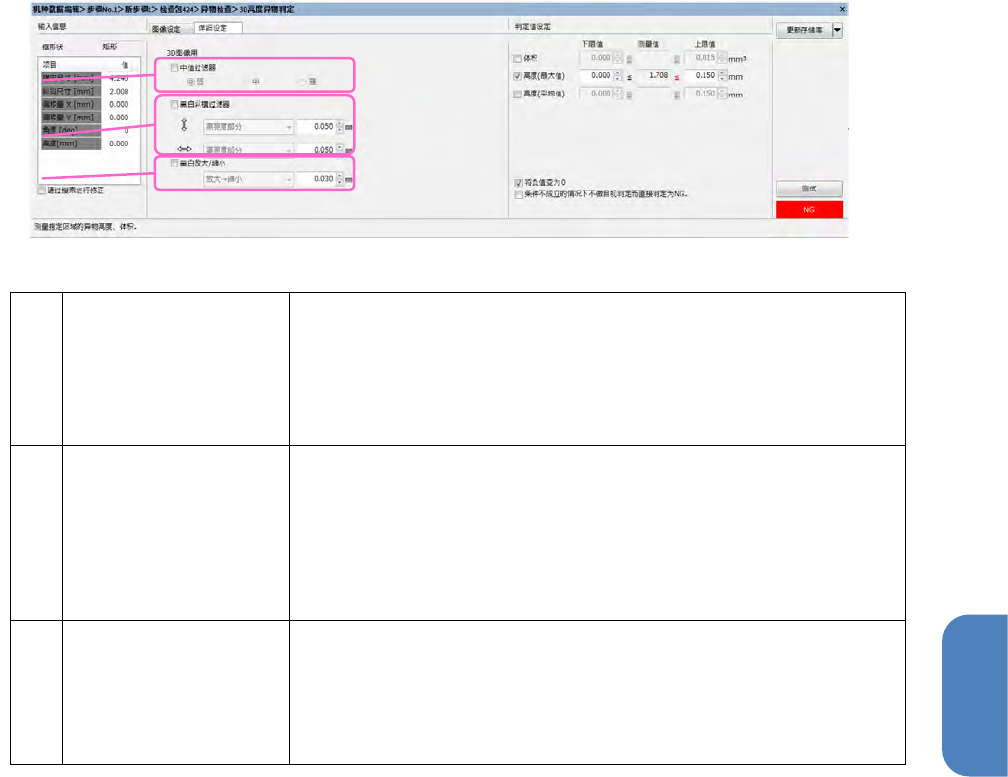

(j)
中值过滤器
中值过滤器勾选
ON
，实施检查对象
3D
图像的中值过滤器处理。
通过切换级别（弱、中、强），可以调节过滤器处理的强弱。
弱：
3
×
3
像素范围的过滤器处理
中：
5
×
5
像素范围的过滤器处理
强：
7
×
7
像素范围的过滤器处理
(k)
黑白纵横过滤器
黑白纵横过滤器勾选
ON
，则对检查对象
3D
图像，在指定尺寸
[mm]
以下的区域按照处理方法实施过滤。
可以分别对纵、横实施过滤器处理。
亮度高的部分
：对亮度高的部分，在指定尺寸以下的区域实施过滤
亮度低的部分
：对亮度低的部分，在指定尺寸以下的区域实施过滤
(l)
黑白放大
/
缩小
黑白放大
/
缩小勾选
ON
，针对检查对象
3D
图像，按照指定的尺寸
[mm]
实施放大
/
缩小处理。
放大→缩小：先放大，再缩小
缩小→放大：先缩小，再放大
j
k
l
第 4 章 操作篇
4-5. 机型数据的创建和编辑
132
Z

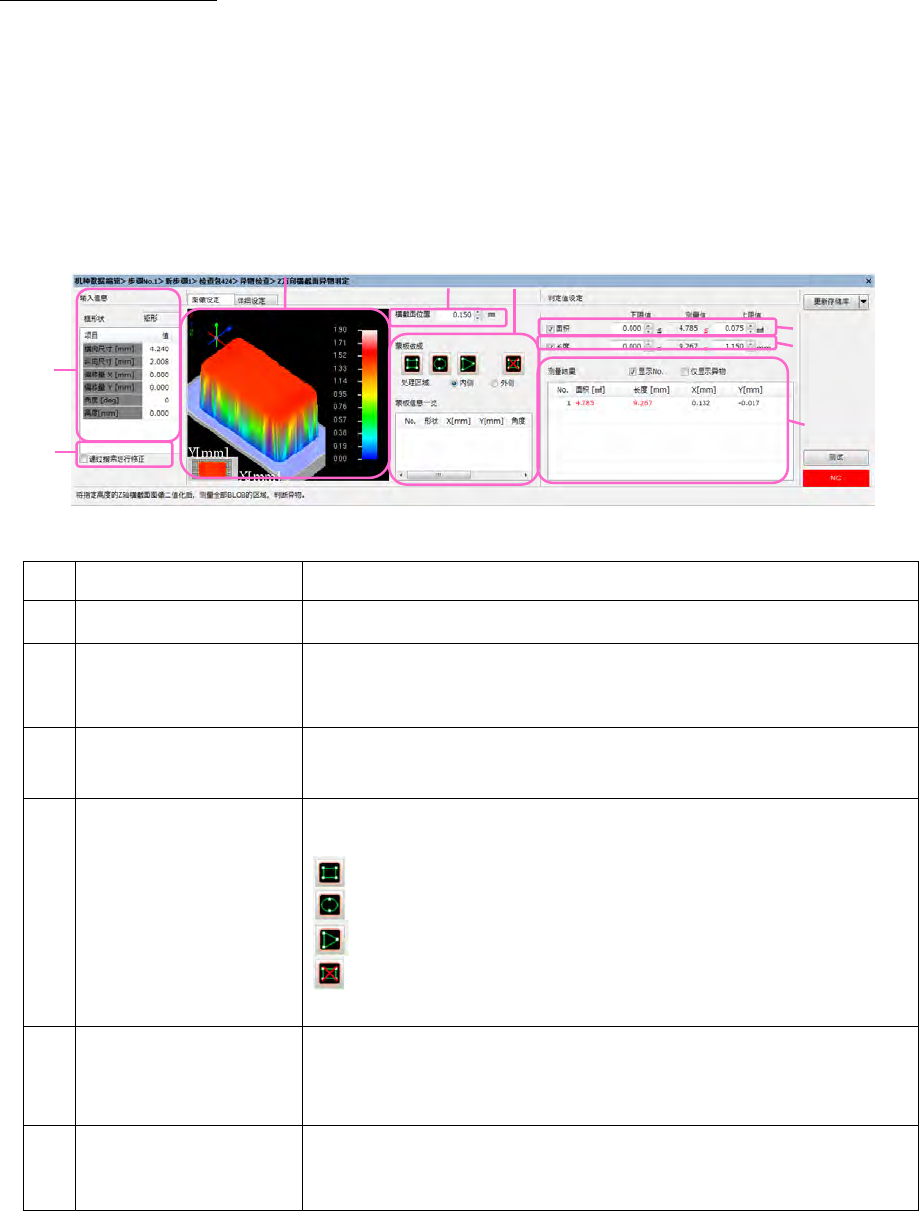

方向横截面异物判定
在检查区域设定
Z
方向的横截面（高度横截面），测定截出横截面的
2
值化连通区域的尺寸和位置，检
查异物。
在全面检查时使用。
1
从检查包树形选择［Z 方向横截面异物判定］。
2
执行各种设定。
(a)
输入信息
输入基准检查框的尺寸，补正值（
X
、
Y
）、角度及高度。
(b)
通过搜索进行修正
勾选时，在实际元件的贴片状态下进行修正。
(c)
3D
图像显示
显示出正在编辑元件的
3D
图像。
通过鼠标操作，可以变更显示角度或倍率。
双击鼠标左键，可以显示出
3D
显示画面。
(d)
横截面位置
指定在
Z
方向上截出的横截面的高度。
※
与
3D
图像显示区域的
Z
方向横截面连动。
(e)
蒙板做成
做成除检查区域之外的蒙板。
有
3
种形状的作成按钮。
：做成矩形蒙板
：做成椭圆形蒙板
：做成多边形蒙板
：该按钮可删除蒙板。
(f)
面积
判定出在所测定
2
值化连通区域中面积最大的面积值。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(g)
长度
判定出在所测定
2
值化连通区域中周长最大的周长值。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
a
b
c
f
g
h
e
d
