第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 49 4 4-5- 3. 追加机种数据的检查 面 针对机种选择中的数据 ，可以追加背面基板 信息（ AB 面）。 1 追加背面基板信息的机种数据已为机种选择状态时，在菜单中选择［文件］ - ［创建 机种数据］ - ［添加 B 面 ... ］。 2 后续操作请参照「 4-5- 2. 机种数据的新建」。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
48

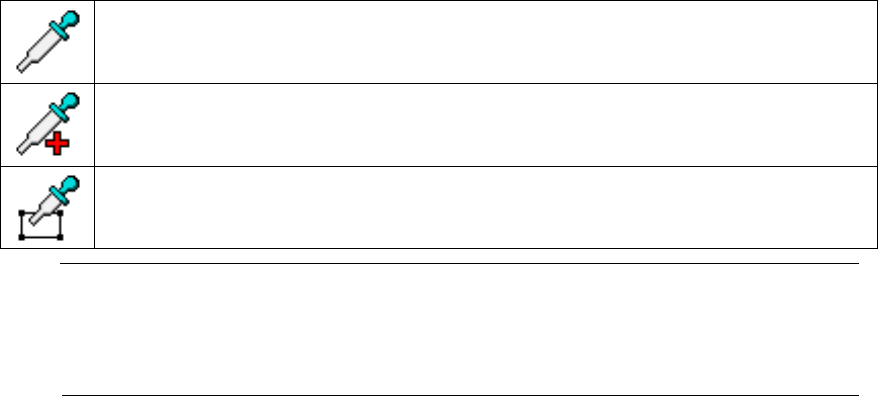

包括以下
3
种指定方法。
拖动要取得的色彩信息区域，更新色彩信息。
拖动要取得的色彩信息区域，放大现有的色彩范围，更新色彩信息。
用矩形圈起要取得的色彩信息后，更新该范围的色彩信息。
Tips
•
在基板颜色设定中显示的颜色是计算
HSV
的下限值～上限值的中间值进行显示的。因
此下限值～上限值差别较大时，有时会显示出与外观不同的颜色。
•
例如，蓝色的区域如果含有少许白色，有时会变为紫色。
12
点击［完成］。
机种数据即被创建。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
49
4

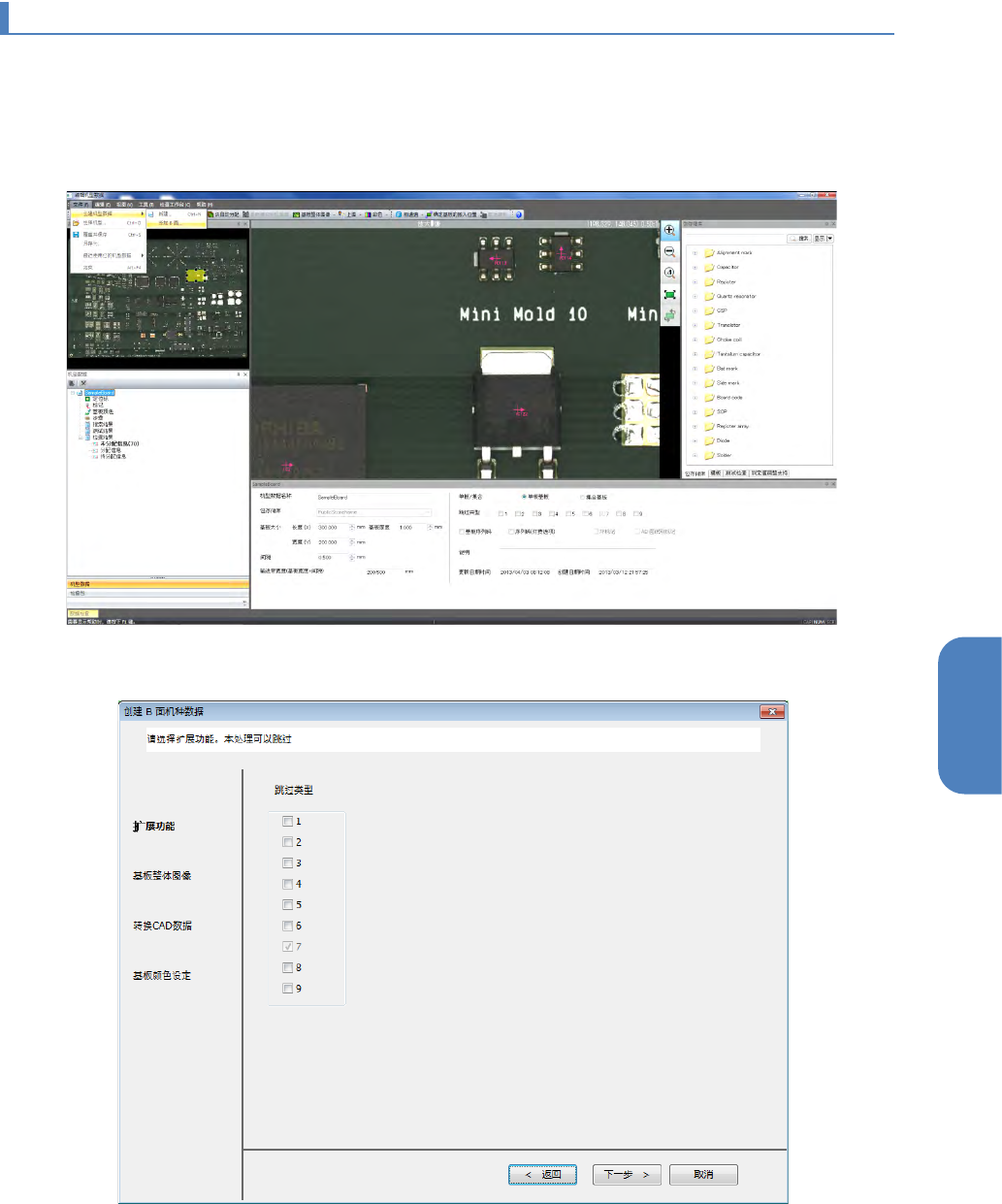

4-5-3.
追加机种数据的检查面
针对机种选择中的数据，可以追加背面基板信息（
AB
面）。
1
追加背面基板信息的机种数据已为机种选择状态时，在菜单中选择［文件］ - ［创建
机种数据］ - ［添加 B 面...］。
2
后续操作请参照「4-5-2. 机种数据的新建」。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
50

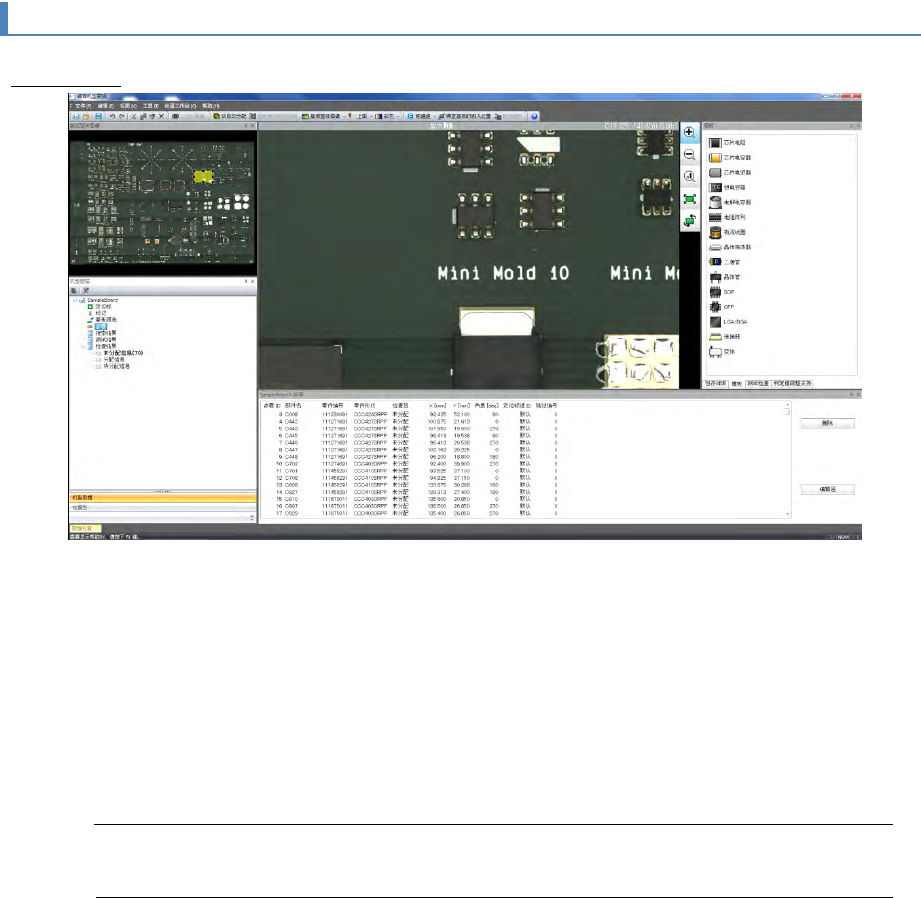

4-5-4.
检查包的粘帖
从模板粘贴
1
从机种数据树形图上选择要粘贴创建的数据项目。
2
从基板全体图上黄色框内显示的检查区域中，拖动粘贴区域后显示放大图像。
3
选择与目标零件匹配的模板，根据放大图像上的消息，用鼠标圈起目标零件外形和引
脚外形。
通过自动识别零件外形以自动创建检查包，跳转至检查包编辑画面。
如有必要，在该画面中编辑检查包。
Tips
•
在属性窗口选择现有步骤状态下粘贴模板后，将对现有步骤的检查包进行替换。
4
在导航面板上选择［机种数据］，显示编辑机种数据画面。
