第 4 章 操作篇
4-6. 进程模式
201
4
单色
2
值化
对于单色图像，用亮度
(
高度
)
对指定区域进行
2
值化。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
处理方法
从
[
亮度图像
]
·
[
高度图像
]
选择。
输出图像
指定输出目标的图像型本地内存。
阈值
将计算得到的阈值保存到本地内存中。
亮度
(
高度
)
直方图：

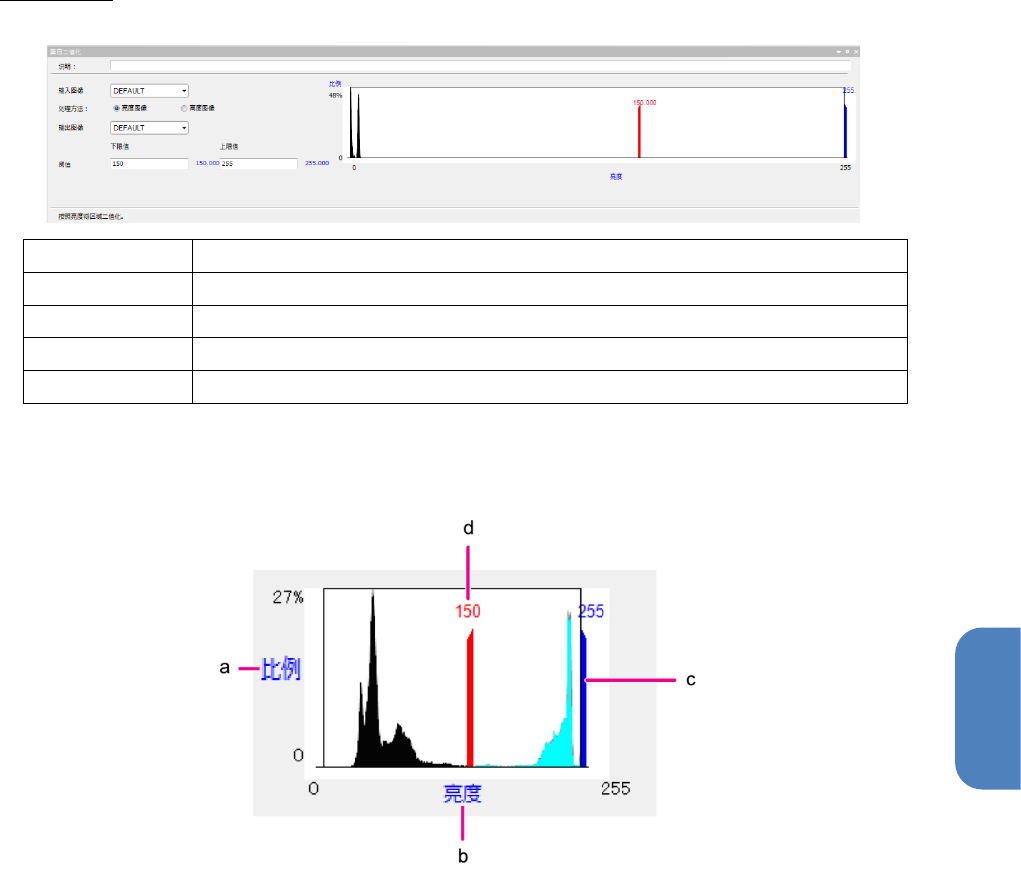

利用输入图像和检查框信息，显示直方图。以红色线条显示计算的最佳阈值（上限阈值和下限阈值）。
(a)
纵轴：像素数的比例
(b)
横轴：亮度值
(
高度
)
(c)
上限阈值
(d)
下限阈值
第 4 章 操作篇
4-6. 进程模式
202

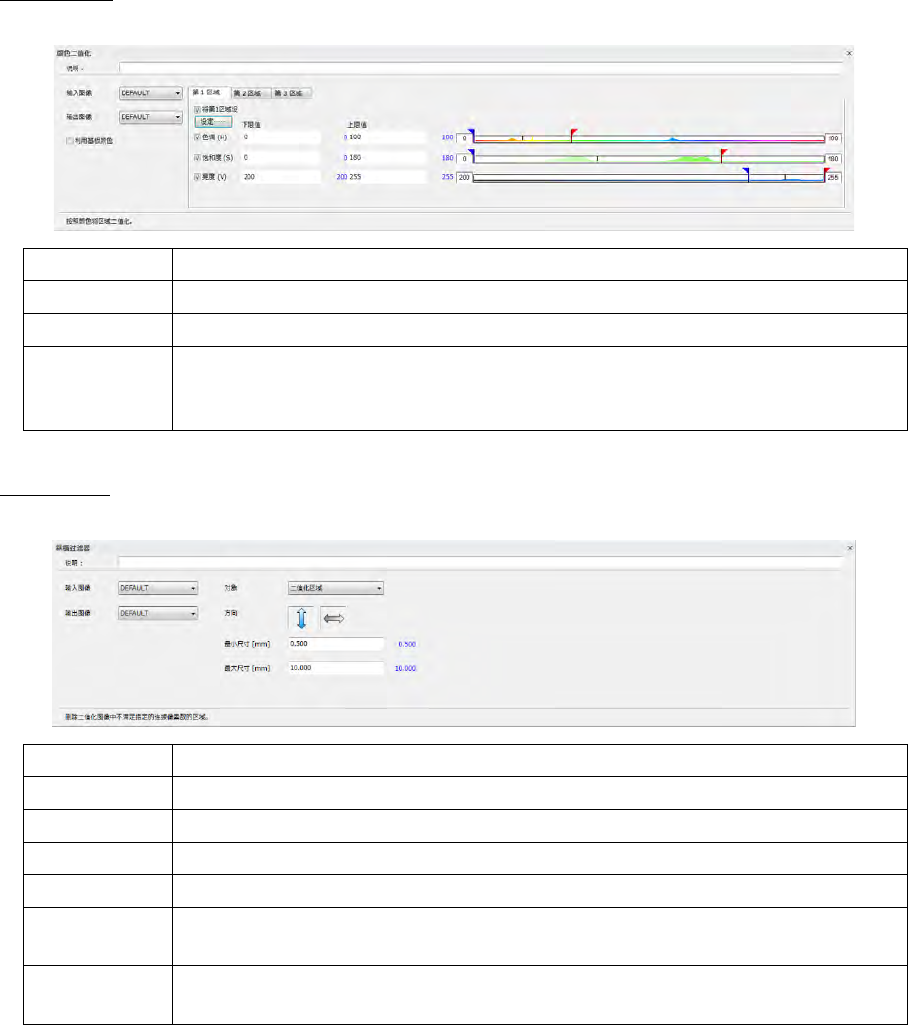

颜色
2
值化
对于彩色图像，用颜色空间（
HSV
）对指定区域进行
2
值化。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
第
1
区域
第
2
区域
第
3
区域
以
HSV
格式指定要
2
值化的颜色。
最多可指定从第
1
区域到第
3
区域
3
种颜色。
纵横滤波器
对于
2
值化图像，反转不满足指定连续像素数的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
对象
在［二值化区域］，［非二值化区域］中指定过滤对象。
方向
在［纵向］，［横向］中指定过滤方向。
最小大小
[mm]
指定方向的连续像素数的最小值。对小于该值区域的
2
值化状态进行反转。
可以输入或从本地内存中指定。
最大大小
[mm]
指定方向的连续像素数的最大值指定。对大于该值区域的
2
值化状态进行反转。
可以输入或从本地内存中指定。
第 4 章 操作篇
4-6. 进程模式
203
4

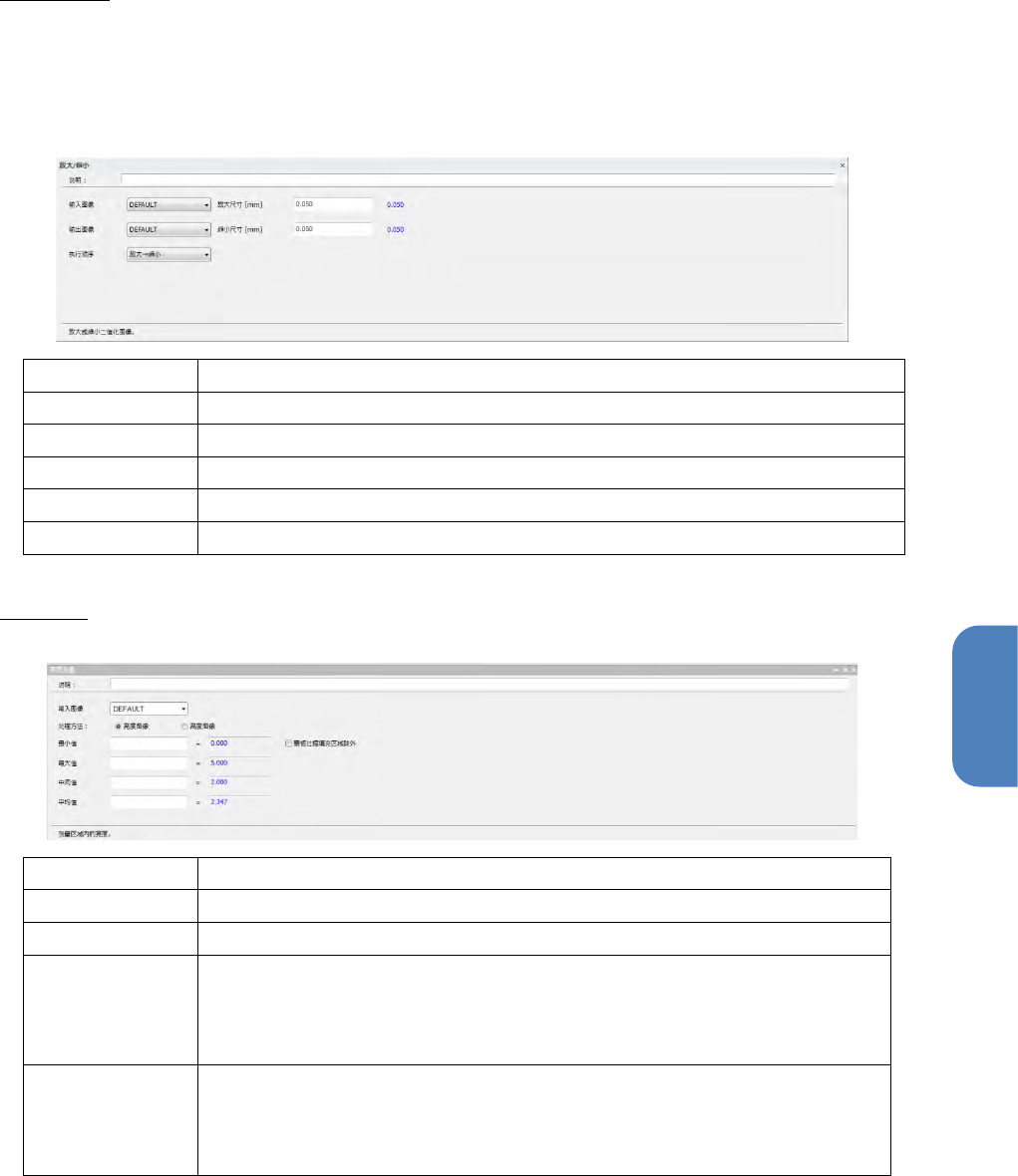

膨胀，收缩
对
2
值化图像进行膨胀及收缩。
对
2
值化后的黑白图像进行膨胀及收缩处理。
膨胀：在关注像素周围即使存在
1
个白像素，也将其替换为白色。
收缩：在关注像素周围即使存在
1
个黑像素，也将其替换为黑色。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
放大大小
[mm]
指定膨胀处理的尺寸。
缩小大小
[mm]
指定收缩处理的尺寸。
执行顺序
在［缩小→放大］，［放大→缩小］中指定处理的执行顺序。
亮度测量
测量区域内的亮度
(
高度
)
。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
处理方法
从
[
亮度图像
]
·
[
高度图像
]
选择。
最小值
最大值
中间值
平均值
从本地内存中指定后，保存输入值。
排除由掩模处理
填充的区域。
（高度的排除
(
最
小值，最大值
))
加工方法。在亮度图像的情况下。
从测量对象中删除亮度值为
0
或
255
的像素。
加工方法。在高度图像的情况下。
排除图像是高度的最小值或最大值
