第 7 章 选配
7-2. 标记装置(RV-2/RV-2-3DH/RV-2-3DHL 专用)
12
7-2-5. 标记装置的操作
在主菜单中选择［维护］ - ［刮刀］ - ［标记］选项卡后，即可操作标记装置。
方向 从［点］，［左］，［右］，［上］，［下］中选择。
移动量 选择了［左］，［右］，［上］，［下］时，输入［移动量］。
执行标记 按下按钮后，摄像头的标记笔会根据偏移从当前摄像头的位置移
动，进行标记后返回当前位置。
盖子打开(RV-2 专用) 打开笔套。
盖子关闭(RV-2 专用) 关闭笔套。
标记上 将标记笔移动到上方位置。
标记中(RV-2 专用) 将标记笔移动到中间位置。
标记下 将标记笔移动到下方位置。
标记复归(RV-2 专用) 执行标记复位动作。
笔更换开始 移动到标记笔更换位置，将标记笔移动到中间位置。
笔更换结束(RV-2 专用) 将标记笔移动到上方位置，关闭笔套后将标记笔移动到中间位置。
第 7 章 选配
7-2. 标记装置(RV-2/RV-2-3DH/RV-2-3DHL 专用)
13
7
7-2-6. 标记装置的校准

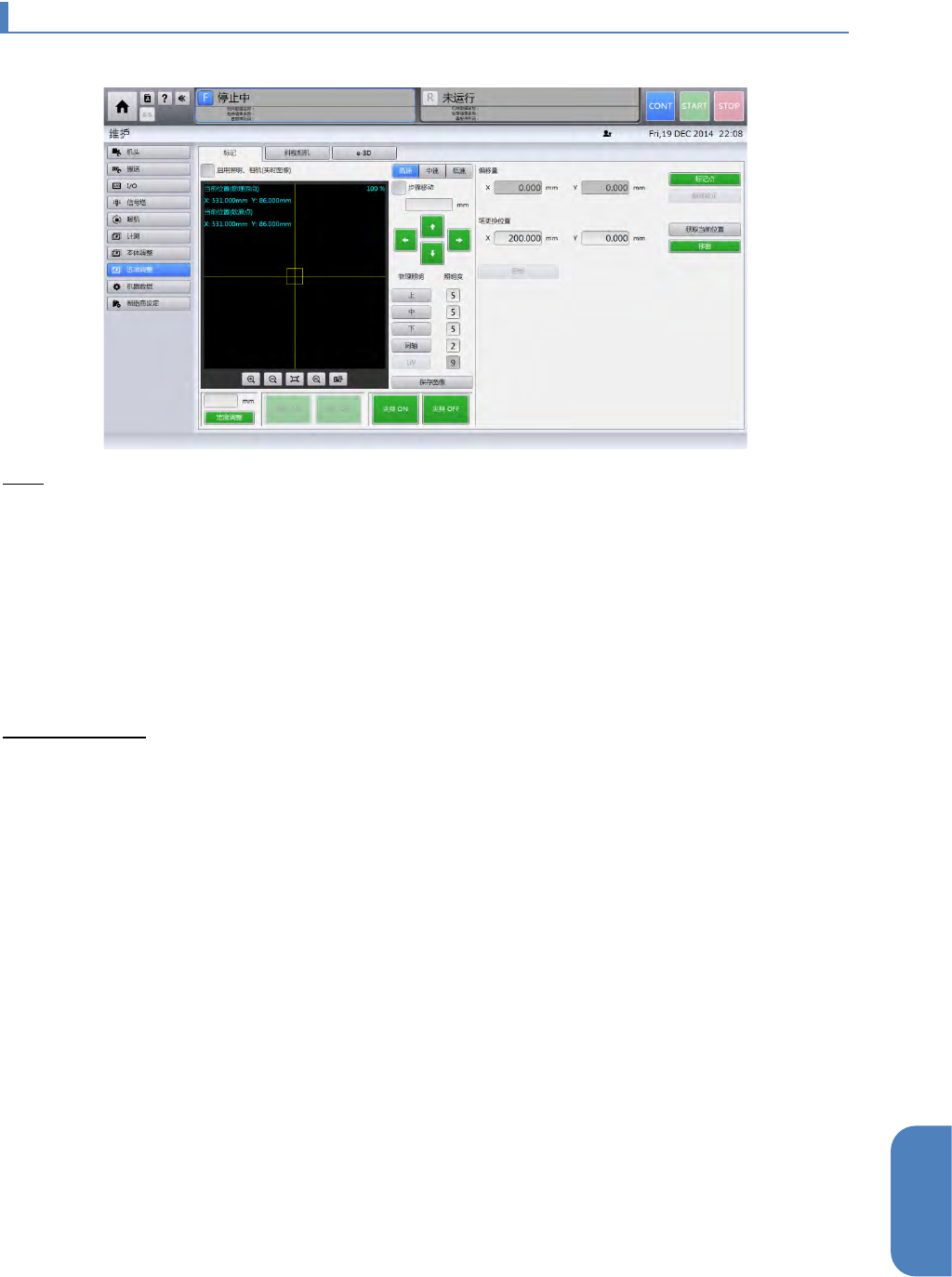

在主菜单中选择［维护］ - ［选项调整］ - ［标记］选项卡后，即可进行标记装置的校准。
偏移
1 触摸［标记点］，标记当前位置。
2 利用 jog 按钮移动到想要偏移的点，触摸［偏移量设定］。
偏移量将反映到［X］和［Y］。
3 触摸［更新］。
标记笔更换位置
1 触摸［移动］。
将标记笔移动到当前设定的更换位置。
2 利用 jog 按钮将标记笔移动到更换位置。
3 触摸［获取当前位置］。
偏移量将反映到［X］和［Y］。
4 触摸［更新］。
第 7 章 选配
7-3. 外置变压器
14
7-3. 外置变压器
外置变压器外观及外形尺寸
7-3-1. 一次电源线的连接
警告
在将工厂端一次电源线连接到本机之前，务必要将工厂端一次电源线的
源电源置为 OFF 状态。在源电源为 ON 的状态下，将工厂端一次电源线
连接到本机时，会引起意外的危险状态，结果可能发生导致重伤或死亡
的危害。
一次电源的规格，在机器铭板上有标示。
请勿使用除此以外的电源。
否则会引起意外的危险状态，结果可能发生导致重伤或死亡的危害。以
下均为电源规格。请务必通过本机上粘贴的机器铭板确认。
工厂端一次电源线，请使用 4 芯断面积 2.0mm
2
或更粗的橡皮绝缘软
电缆。请勿使用比这更细的电缆。否则会引起意外的危险状态，结
果可能会发生火灾等事故。
请在工厂端一次电源线的电线端部，安装与电线尺寸匹配的圆形压
线端子。使用剥掉外皮状态的电线或使用圆形以外的端子，电线容
易从端子终端脱落，引起意外的危险状态，结果可能会发生火灾或
触电等事故，发生导致重伤或死亡的危害。
本机请按照使用地区的规定进行恰当的接地。不完全的接地，不仅
会导致机器的误动作，还会发生火灾或触电等事故，结果可能会发
生导致重伤或死亡的危害。
