第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 169 4 更改顺序 a 总移动距离 从块的 移动 顺序显示总移动距离。 ※顺序改变后，会自 动 更新 b 块 ID 列表 ・ 按照拍摄顺序从左 起显示块 ID ・ 仅可选择 1 个 ・ 选择 的 块 ID ，在 放大显示区域 中的相应对象 块 会变为选择的状 态 ・ 通过鼠标拖拽可移 动 位置 ※移动位置时，如果 依赖关系丢失，会出 现错误提示，取消 移动 （例如，将 AB 标…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
168
・ 无默认选择行
・ 新建的未分配信息，会添加到最后一行的下方。
※ 同时制作未分配信息时，会按照名称的升序添加。
・ 选择未分配信息时，与放大图像区域中选择的行对应的未分配信息的元
件最外形框会以红色显示，元件最外形框的中心位置会显示红色的引导线
（十字标记）。而且会移动位置，使未分配信息的中心坐标成为放大画面
显示区域的图像中央。
※ 放大图像区域的显示位置移动处理与步骤处理相同
・ 鼠标右键点击选择的信息，显示内容菜单
执行「添加块」后，会以选择的未分配信息为中心添加新的块，进行分
配。对象信息为大元件时，会添加合成块。
未分配信息 ・ 显示未分配信息的名称。※ 固定字符串可对应多种语言
※ 未分配信息为步骤时，会显示部件（Reference）名。
※ 未分配信息为基板序列码时，会显示固定字符串「基板序列码」。
※ 未分配信息为 AB 面识别标记时，显示固定字符串「AB 面识别标
记 」。
※ 未分配信息为坏板标记时，显示固定字符串「坏板标记」＋坏板标记
ID。
・
此项不可编辑
(e) 「添加块」
按钮
① 在放大图像区域中显示说明文字，在鼠标光标的位置显示块的预览及导
向线（红色十 字 ）。
② 点击则添加新的块。
③ 调出计算块最短距离的 API，新建的块及块信息列表中剩余的块会计算
最短距离，改变排列块顺序（编号），更新块信息列表。
④ 添加的块会变为选择的状态。
※按鼠标右键或 ESC 键，则取消添加处理。
f
「最佳顺
序」按钮
・ 按下此按钮，会显示确认提示，按下「OK」按钮，会以当前的块信息为
基准，按照最短距离的移动顺序改变块顺序。
・ 更新为最佳顺序后，块信息列表也会更新。
在追加处点击。
扩大图像
第 4 章 操作篇
4-5. 机型数据的创建和编辑
169
4

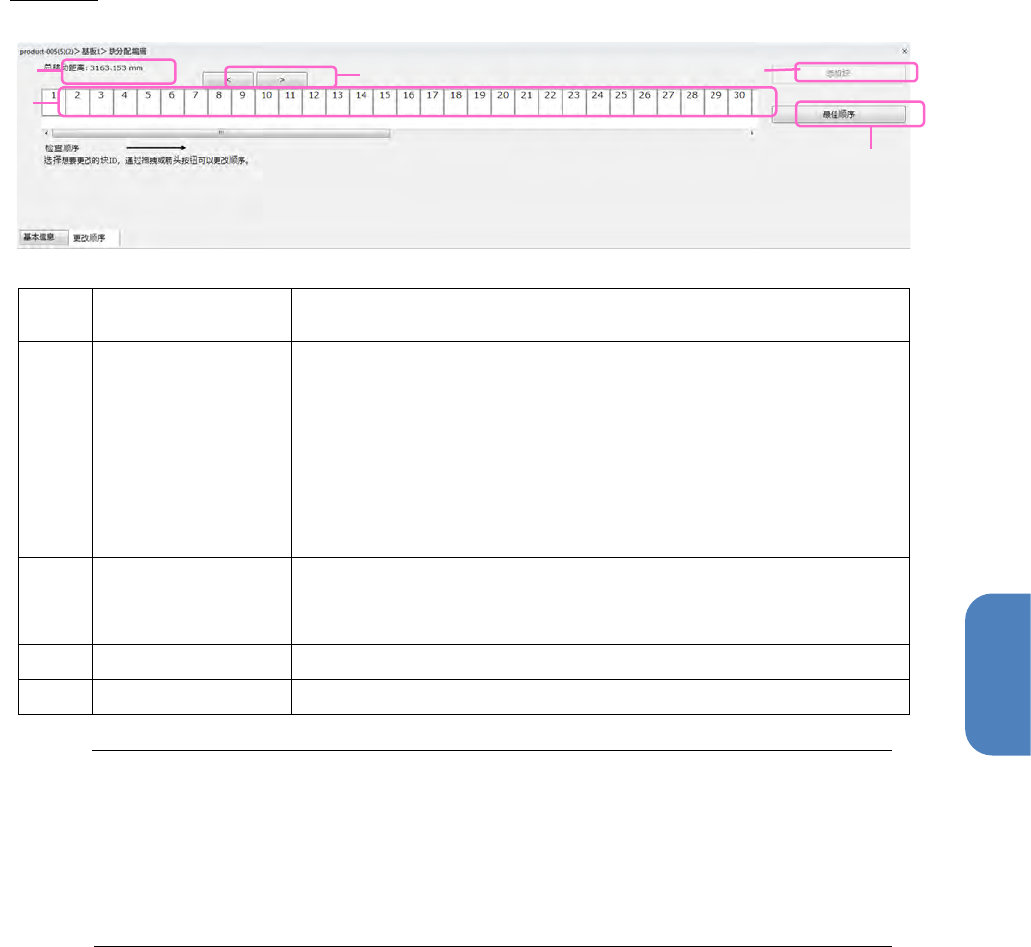

更改顺序
a
总移动距离
从块的移动顺序显示总移动距离。
※顺序改变后，会自动更新
b
块
ID
列表
・ 按照拍摄顺序从左起显示块 ID
・ 仅可选择 1 个
・ 选择的块 ID，在放大显示区域中的相应对象块会变为选择的状
态
・ 通过鼠标拖拽可移动位置
※移动位置时，如果依赖关系丢失，会出现错误提示，取消移动
（例如，将
AB
标记块配置到其他块的后面等）
c
「移动」按钮
・ 可将选择的块 ID 逐一移动到前一个或后一个
※更改顺序时，如果依赖关系丢失（例如，将母定位块移动到步
骤块后面），会出现错误提示，取消移动
d
「添加块」按钮
・ 此项不能使用。
e
「最佳顺序」按钮
・ 与基本信息画面的说明相同
Tips
• 可以通过[块再分配]以及[块自动分配]自动生成块。
在［编辑机种数据］画面菜单条［工具］中可以执行[块再分配]及[块自动分配]。※也
可通过键盘操作实施。
为[块再分配]时清除现有的块，然后重新在优化位置生成块。※键盘操作 [Ctrl]+[Q]
为[块自动分配]时保持现状，根据需要实施块的追加、删除。※键盘操作 [Ctrl]+[W]
a
b
c
e
d
第 4 章 操作篇
4-5. 机型数据的创建和编辑
170
4-5-24.
块数上限
机种数据的块数上限，因检查种类和装置所装载的内存容量而有所不同。
装载的
内存容量
2D
2D+i-3D
(RV-2
专
用
)
2D+e-3D
(RV-2
专用
)
2D+p-3D
(RV-2-3D
专用
)
2D+p-3D
(RV-2-3DH,
RV-2-3DHL
12μ 机专用)
2D+p-3D
(RV-2-
3DHL 5μ
机专用)
16 GB
装置
450 Block
250 Block
250 Block
－
－
－
32 GB
装置
1100 Block
600 Block
650 Block
600
Block
－
－
64 GB
装置
－
－
－
－
400 Block
(
长尺寸时
600
Block)
－
128 GB
装置
－
－
－
－
800 Block
(
长尺寸时
1200 Block)
－
192 GB
装置
－
－
－
－
－
1200 Block
(
长尺寸时
1800
Block)
•
随着块数的増加，动作可能会变慢。
•
因正在动作中的其他应用的内存使用量而有所变动。
•
在下述情况下，图像内存的使用量变为
2
倍。因此，块数的上限变为
1/2
。
-
前后通道同时检查
-
在编辑机种数据的过程中，同时使用相机图像和线下的图像
-
在检查的同时编辑数据（仅
2D+i-3D
时）
※多个条件重叠时为
1/4
、
1/8
