第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 143 4 (4) 创建焊锡的步骤 1 创建基板定位。 2 从机型数据中选择步骤（焊 锡） 。 3 从模板选择“印刷焊锡” ，围绕放大图像上的 焊锡体的外形，创建步 骤。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
142
20 在基板颜色设定中输入任意信息，按“完
成”按钮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
143
4
(4) 创建焊锡的步骤
1 创建基板定位。
2 从机型数据中选择步骤（焊锡）。
3 从模板选择“印刷焊锡”，围绕放大图像上的
焊锡体的外形，创建步骤。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
144
(5) 3D 方法的设定

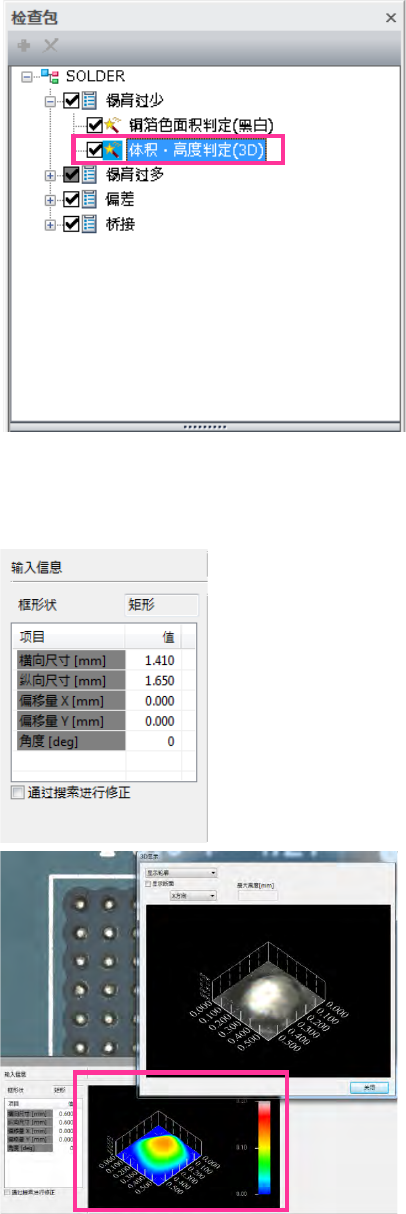

1 在检查包工具中，勾选焊膏过少 – 体积、高
度判定（3D-SPI）。
2 指定检查区域。
选择框后，颜色即变化，可进行框尺寸的
调整。
可直接输入信息的值进行设定。
3 双击 3D 显示区域，即弹出 3D 显示窗口。
