第 4 章操作篇 4- 5. 机型数据的创建和编辑 65 4 10. 完成确认画面在「格式类型名称」、「数据形式」、「原点偏移量」、「坐标的基准和角度的基准」中显示所指定的内容。在「导入数据数量」中显示导入的数据数量。在「错误数据数量」中显示从字符串变换成数值（坐标及角度）时类型转换失败的数据数。在预览画面中显示 A 面和 B 面的 CAD 数据。未能导入数据时，预览时显示…

第 4 章操作篇

4-5. 机型数据的创建和编辑

9. 原点偏移量以及坐标、角度的基准

指定坐标的方向和角度的方向。

仅在「基本信息」→「面信息」选择了「两面基板」时，可以指定

面的坐标方向和角度方向。

通过「角度单位」下拉框，可以指定

CAD

数据的角度单位。

通过「坐标单位」下拉框，可以指定

CAD

数据的坐标单位。

在「系数」文本框内，可以输入与坐标数据相乘的数值。

在「原点偏移量」文本框，可以输入原点偏移坐标

和坐标

。

在预览画面，可以显示

面和

面的

CAD

数据预览。未能导入数据时，预览时显示为黑色。

完成上述选择之后，按［下一步］。

第 4 章操作篇

4-5. 机型数据的创建和编辑

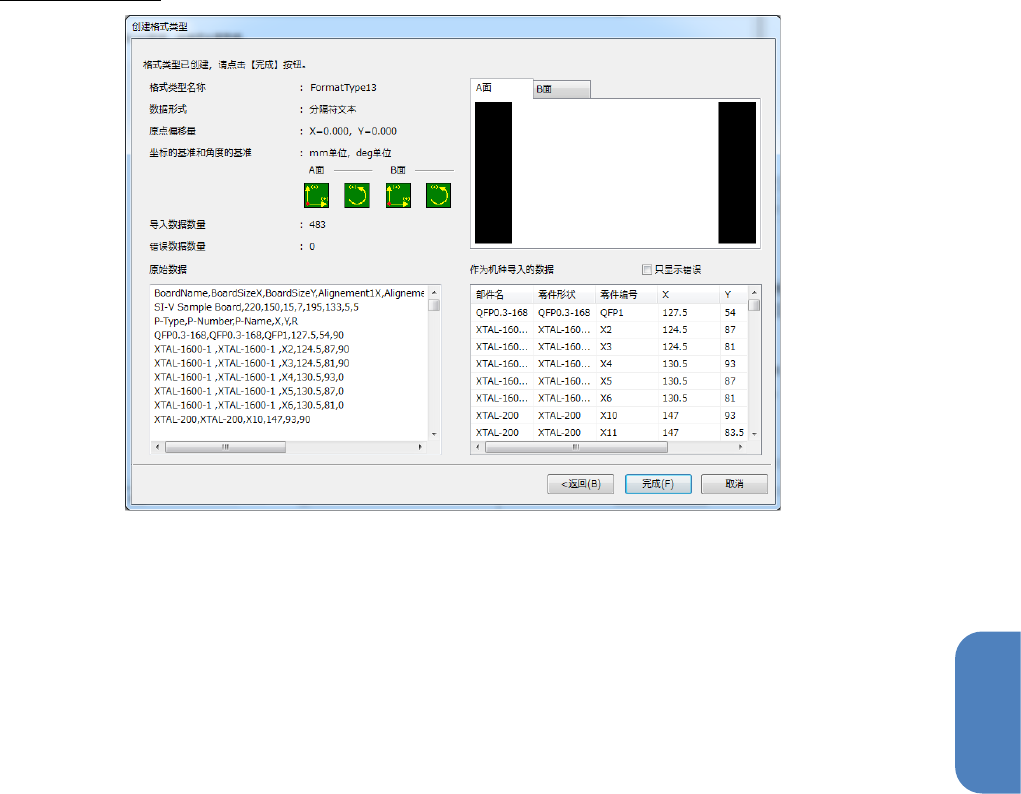

10. 完成确认画面

在「格式类型名称」、「数据形式」、「原点偏移量」、「坐标的基准和角度的基准」中显示所指定的

内容。

在「导入数据数量」中显示导入的数据数量。

在「错误数据数量」中显示从字符串变换成数值（坐标及角度）时类型转换失败的数据数。

在预览画面中显示

面和

面的

CAD

数据。未能导入数据时，预览时显示为黑色

在「原始数据」处显示选中的

CAD

数据文件的内容，在「作为机种导入的数据」处显示按照格式类型

的

设定值，作为机型数据被导入的数据。

通过「只显示错误」选择框，可以设定显示或不显示「作为机种导入的数据」中包含错误的行。

确认全部内容后，按下［完成］按钮。

第 4 章操作篇

4-5. 机型数据的创建和编辑

・

编辑格式类型

格式类型选择为自定义格式时，可以对格式类型进行编辑。

按下「编辑」按钮，则显示出「创建格式类型」画面，可以更新在「格式类型」下拉框中所选择的格式

类型。

格式类型为未选择状态，或者选择了厂家指定格式时，格式类型的「编辑」按钮无效。

・

管理格式类型

按下「管理」按钮，在「管理格式类型」画面将显示出自定义格式的列表。

显示自定义格式类型列表时，只能选择一行。

按下「导入」按钮，可以导入自定义格式。

按下「导出」按钮，可以导出所选择的格式类型。

按下「删除」按钮，可以删除所选择的格式类型。
