第 4 章 操作篇
4-5. 机型数据的创建和编辑
76
典型坏标记的追加
在机型数据的基本信息画面上设定［集合基板］。
在机型数据树状图中选择母板的［坏标记］。
从基板全体图上黄色框内显示的检查区域中，拖动粘贴区域后显示放大图像。
从［工具箱］的检查包存储库或模板选项卡中选择坏标记的检查包，粘贴在放大图像上。
坏标记的删除
在属性窗口选择要删除的坏标记，点击［删除］。
坏标记的编辑
在属性窗口选择要编辑的坏标记，点击［编辑包］。
AB

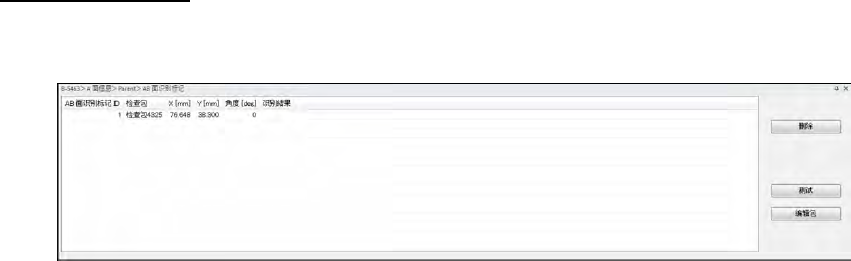

面识别符的编辑
AB
面识别符是指基板上设置的，用于识别双面基板
A
面，
B
面的标记。
在
1
个机型数据中嵌入
A
面，
B
面时，分别读入
AB
面的识别符，即可检查相应的面。
AB
面识别符的追加
在机型数据树状图中选择［
AB
面识别标记］，拖动画面左侧［基板整体图像］显示区域的黄色框，
放大显示粘贴的检查区域。
从工具栏的检查包存储库或模板选项卡中选择
AB
面识别符的检查包，粘贴在放大图像上。
AB
面识别符的删除
在属性窗口选择要删除的
AB
面识别符，点击［删除］。
AB
面识别符的编辑
在属性窗口选择要编辑的
AB
面识别符，点击［编辑包］。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
77
4

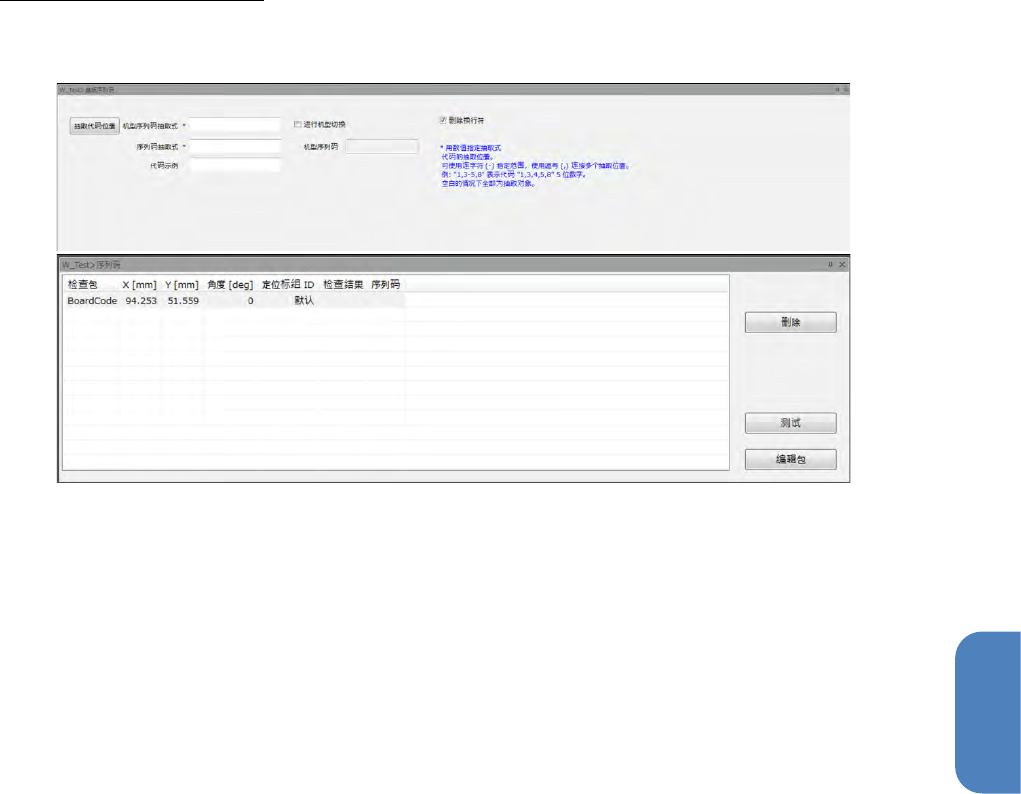

基板序列码的编辑（选项）
基板序列码是指印刷在基板上的，用以识别基板的机种或基板个体的序列码（条形码及
QR
码等）。
可编辑读取的基板电线。
基板序列码的追加
在机型数据树状图中选择［基板序列码］，拖动画面左侧［基板整体图像］显示区域的黄色框，
放大显示粘贴的检查区域。
从工具栏的检查包存储库或模板选项卡中选择基板序列码的检查包，粘贴在放大图像上。
基板序列码的删除
在属性窗口选择要删除的基板序列码，点击［删除］。
基板序列码的编辑
在属性窗口选择要编辑的基板序列码，点击［编辑包］。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
78
步骤的编辑
步骤的追加
在机型数据树状图中选择［步骤］，拖动画面左侧［基板整体图像］显示区域的黄色框，放大显示
粘贴的检查区域。
从工具栏的检查包存储库或模板选项卡中选择步骤的检查包，粘贴在放大图像上。
步骤的删除
在属性窗口选择要删除的步骤，点击［删除］。
步骤的编辑
在属性窗口选择要编辑的步骤，点击［编辑包］。
步骤
(
元件
)
清单
名称
内容
步骤
ID
显示步骤的 ID。
参照
显示步骤的参照名。
※鼠标双击可进行编辑
元件代码
显示步骤的元件代码名。
※鼠标双击可进行编辑
元件形状
显示步骤的元件形状名。
※鼠标双击可进行编辑
包类别
显示步骤的包类别名。
保护
设定步骤保护的 ON/OFF。
保护为 ON 的步骤从封装展开时的展开对象中除外。
检查包
显示步骤的检查包名。
X [mm]
显示步骤的 X 坐标(横坐标)。
※鼠标双击可进行编辑
Y [mm]
显示步骤的 Y 坐标(纵坐标)。
※鼠标双击可进行编辑
角度
[deg]
显示步骤的角度。
※鼠标双击可进行编辑
字符模式
选择 OCR、OCV 所使用的字符模式。
※鼠标双击可进行编辑
