第 4 章 操作篇
4-4. 实时 SPC 功能
35
4
4-4.
实时
SPC
功能
此功能是将检查的结果图形化，在画面上显示。即使不进行复杂的操作，也可在画面上实时显示最多
50
件的检查结果。此功能的目的是支持生产中的工程状态管理。
・
用柱状图显示各个判定检查结果项目名
・
在检查为
NG
的基板上的检查位置（开口部），按照
NG
发生的件数用不同颜色显示
・
显示根据管理上下限值计算的
CP
值
・
如果存在超过管理上下限值的检查结果，会以红色显示背景。
4-4-1.
画面构成
从［自动检查］画面选择［
SPC
］，显示实时
SPC
画面。
(a) 显示 SPC
(b) 关闭 SPC 显示
(c) 选择通道
(d) 选择检查项目
(e) 显示基板上检查位置
(f) 显示柱状图
(g) 显示 CP值
显示
SPC
显示实时
SPC
画面。
关闭
SPC
显示
不显示实时
SPC
画面
选择通道
进行前
・
后的切换。（前、后的按钮与
RV
应用程序的「有效通道设定」是同步
的。如果前、或后任意一个变为了无效，则无效通道的按钮将不能使用。）
b
c
d
e
f
g
a
第 4 章 操作篇
4-4. 实时 SPC 功能
36
选择检查项目
可在画面上切换显示检查结果项目。要切换显示检查结果项目时，请触摸画面
右上部的［
X
偏差］、［
Y
偏差］、［面积］、［体积］、［高度（最大
值）］、［高度（平均值）］按钮。
显示基板上检查
位置
显示实施检查的位置信息（开口部）。
检查为
NG
的基板上检查位置（开口部），会按照
NG
发生件数用不同颜色分
别显示。检查
NG
发生件数为
0
件时显示白色，
1
件时显示蓝色，
50
件时显示
红色。
显示柱状图
用柱状图显示各检查结果判定项目。
柱状图显示最新的
1
件以及包含最新
1
件的最多
50
件的期间统计。
柱状图描绘的虚线，红色的虚线为管理上限值，蓝色的虚线为管理下限值。如
果检查结果包含超过管理上限值或下限值时，柱状图的标题部分将用红色显
示。
显示
CP
值
按照判定项目分别赋予管理值计算
CP
值。
※
CP
值为自动计算。不能编辑。
4-4-2.
关于实时
SPC
中可使用的数据
在检查结果数据中，满足以下所有条件的数据是可使用的。
・
正常的检查结果数据
Tips
• 检查结果为 ERR 的数据不能使用。
・
判定项目名为
X
偏差、
Y
偏差、面积、体积、高度（最大值）、高度（平均值）的数据。
Tips
• 1 个步骤中如果存在多个相同的判定项目名时，仅第 1 件的数据有效。
• 对于判定项目名，需要指定的单位名称。
X
偏差
・
Y
偏差
・
高度（最大值）
・
高度（平均值）
→
单位名称为
mm
面积
・
体积
→
单位名称为
%
第 4 章 操作篇
4-4. 实时 SPC 功能
37
4
4-4-3.
全体
对实时
SPC
画面中的相关操作等说明如下。
1
.启动
・
结束
实时
SPC
功能与
RV
应用程序同时启动，与
RV
应用程序同时结束。无需为了启动、结束实时
SPC
进行特别特别的操作。
2.
实时 SPC 画面显示
・
隐藏
要显示实时
SPC
画面时，请触摸［自动检查］画面的［
SPC
］按钮。
Tips
• 实时 SPC 画面是重叠显示在［自动检查］画面上的。如果显示了［自动检查］画面或
在运行中显示判定画面时，实时 SPC 画面将自动隐藏。即使实时 SPC 画面变为隐藏
状态，触摸［SPC］按钮也会重新显示。
3.
机种切换
实时
SPC
画面上的机种是与
RV
应用程序的机种信息同步的。要切换画面上的机种时，请进行
RV
应
用程序的机种切换操作。
Tips
• 实施机种切换后，所保持的切换前的数据将被废弃。
4.

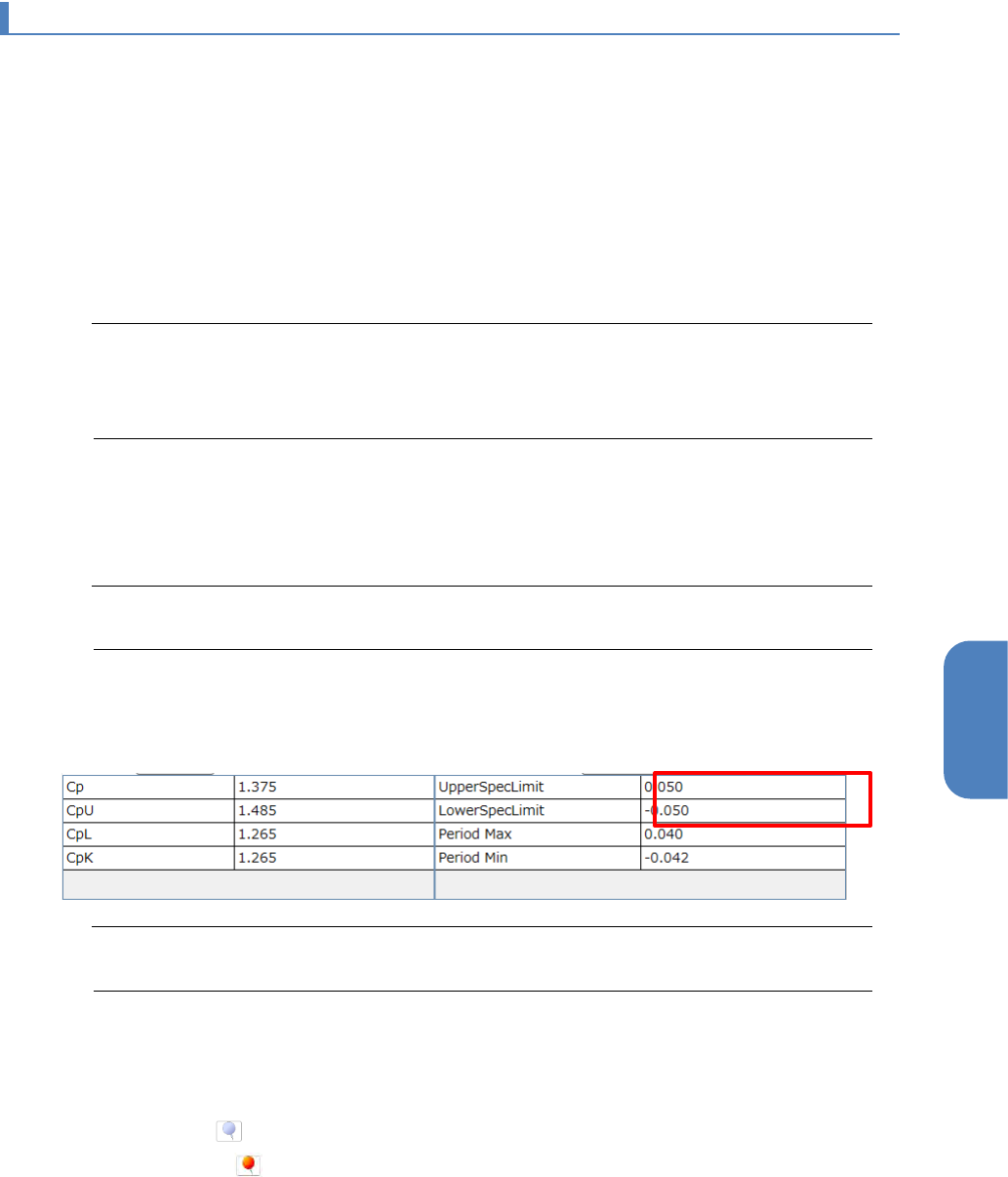

编辑管理值
要编辑管理上限值时请触摸管理上限值的数值框，要编辑管理下限值时请触摸管理下限值的数值框内。
会显示用于输入数值的键盘画面，可编辑管理值。
Tips
• 以管理员以上身份登录，可在停止运行状态下进行编辑。
5.
指定对象范围
基板上检查位置显示中，通过指定任意的范围，即可看到范围内的柱状图。
指定范围时，请触摸图左下部的大头针按钮。
・
大头针按钮为灰色 时，对图进行拖拽，图即会移动。
・
大头针按钮为桔黄色 时，对图进行拖拽，可指定范围。
使大头针按钮为桔黄色的状态，对图进行触摸、拖拽，指定图内的任意范围。
离开触摸屏幕后范围即确定，柱状图、
CP
值将按照范围内的检查结果更新。
