第 7 章选配 7- 8. OCR ， OCV 33 7 7-8- 3. OCR 功能的设定信息的设定 1 选择扩大图像区域内所显示的黄色框，指定检查区域。通过选择框，可改变颜色，调整框的尺寸。可直接输入输入信息的数值进行设定。 2 选择用于检查的图像种类。

第 7 章选配

7-8. OCR，OCV

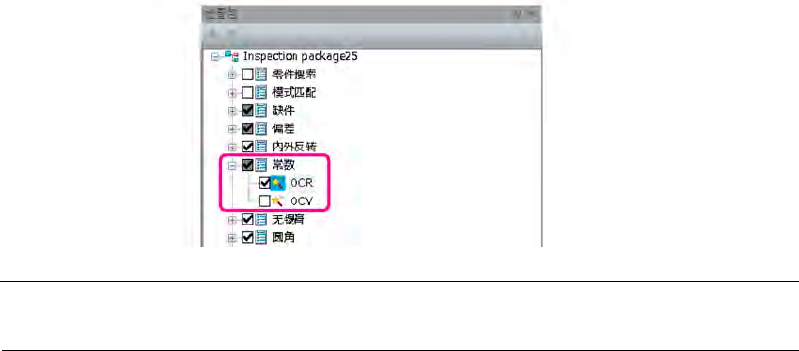

5 显示检查包树形图时，勾选［常数］，再勾选［OCR］。

注意

• 使用 OCR 时，需要加密狗。如果没有加密狗，选择功能后，会显示错误消息。

第 7 章选配

7-8. OCR，OCV

7-8-3. OCR 功能的设定

信息的设定

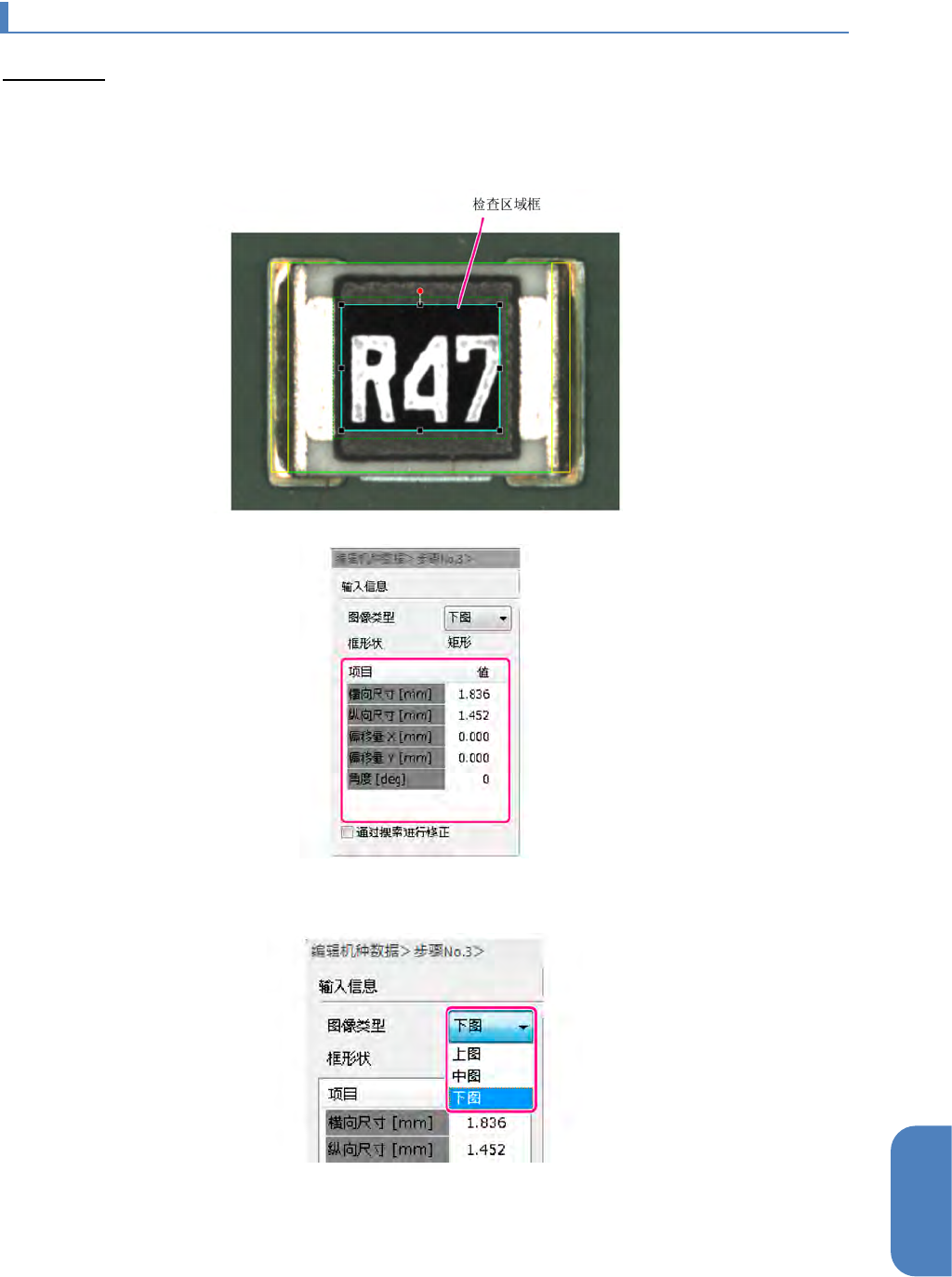

1 选择扩大图像区域内所显示的黄色框，指定检查区域。

通过选择框，可改变颜色，调整框的尺寸。

可直接输入输入信息的数值进行设定。

2 选择用于检查的图像种类。

第 7 章选配

7-8. OCR，OCV

字符识别条件指定的设定

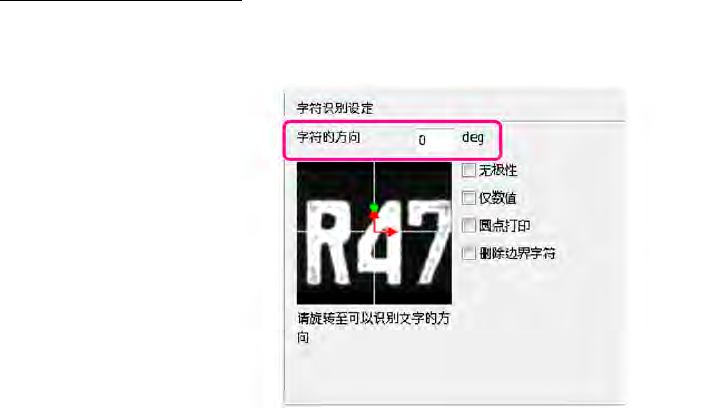

1 指定可阅读检查对象字符的方向。

拖动图像内的绿色○，会反映角度，可对［字符的方向］进行输入。

2 根据检查对象的环境，勾选复选框，进行所需设定。
