Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Mål og vægt
109
3.3.2 Mål

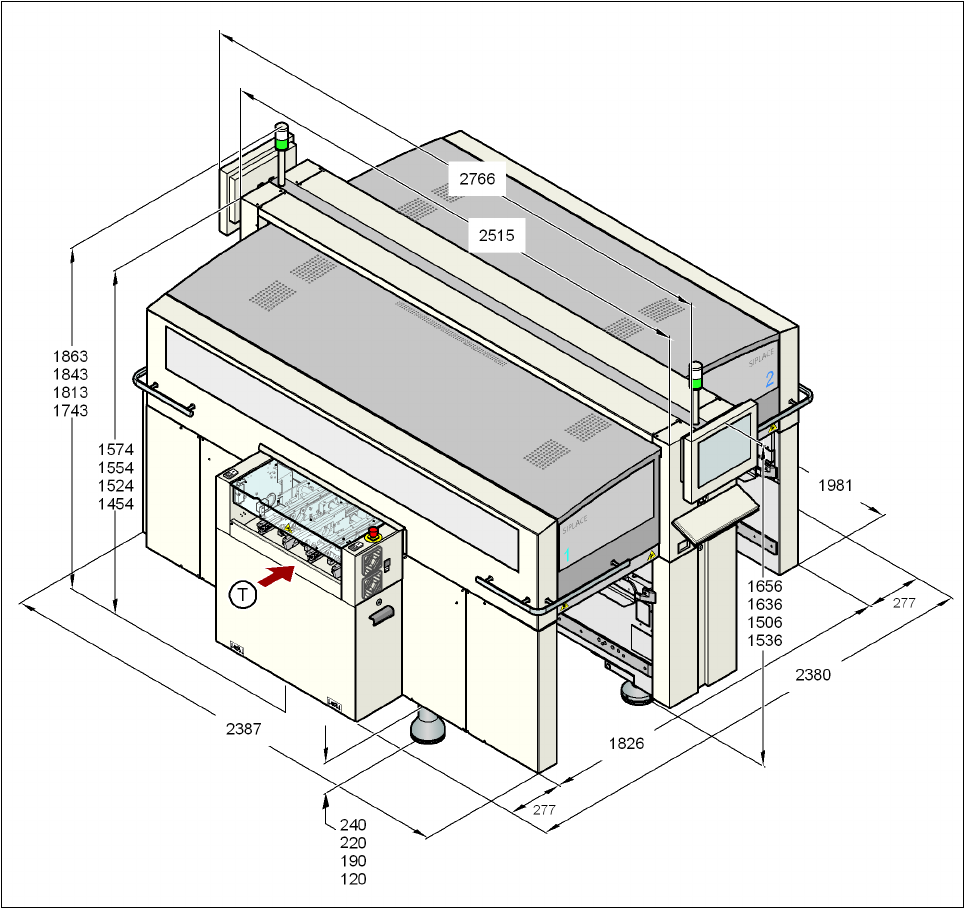

3.3.2.1 X4I-automatens mål
3
3
Fig. 3.3 - 1 X4I-automatens mål (grundmaskine) i millimeter
(T) Printplade-transportretning
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Mål og vægt Fra softwareversion SR.70x.xx Udgave 01/2011 DK
110

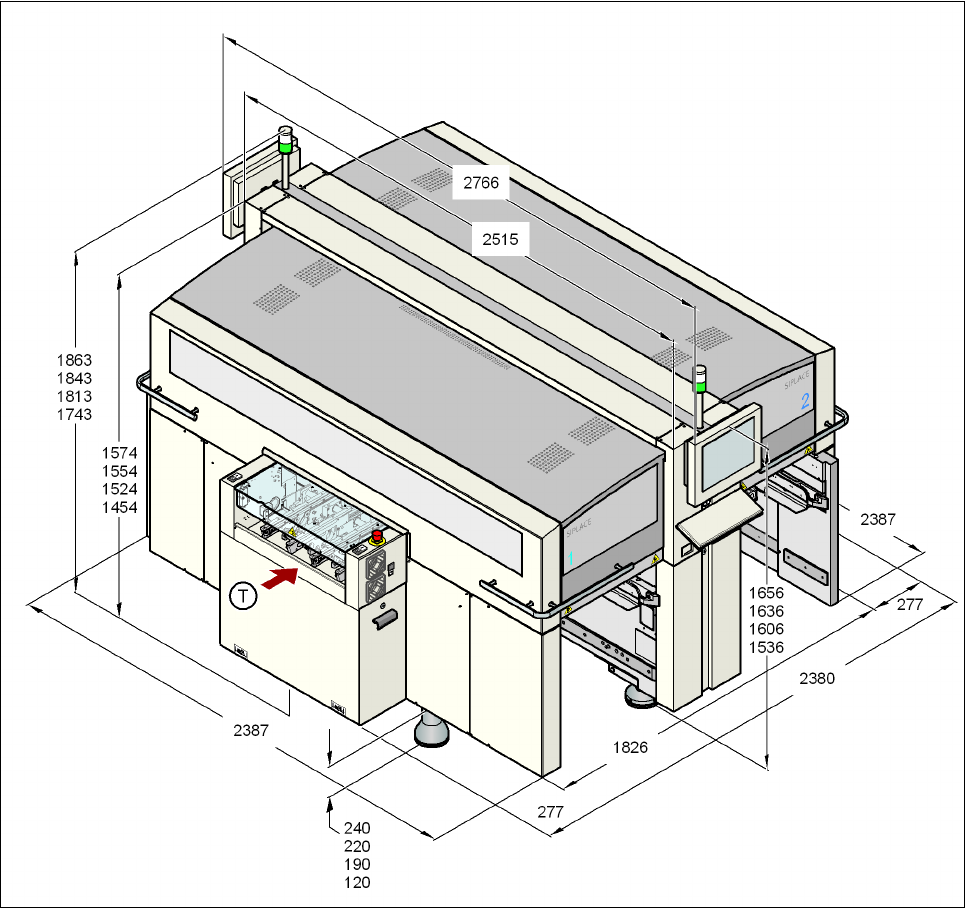

3.3.2.2 X4-automatens mål
3
3
3
3
Fig. 3.3 - 2 X4-automatens mål (grundmaskine) i millimeter
3
(T) Printplade-transportretning
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Mål og vægt
111

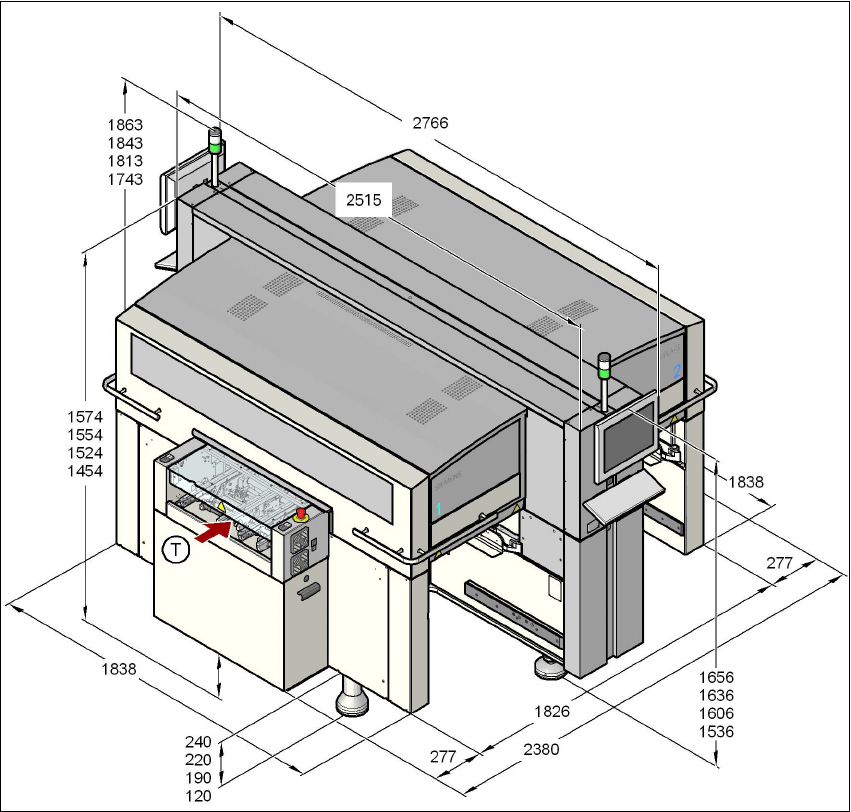

3.3.2.3 X3-automatens mål
3
3
3
3
Fig. 3.3 - 3 X3-automatens mål (grundmaskine) i millimeter
3
(T) Printplade-transportretning
