Opgaver på maskinen Driftsvejledning SIPLACE X-serie Betjenings- og displayelementer Fra softw areversion SR.70x.xx Udgave 0 1/2011 DK 296 5.2.2 Beskrivelse Alle betjeningselementer kan nås af per soner med en højde på m…
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Betjenings- og displayelementer
295
5.2 Betjenings- og displayelementer
5.2.1 Position
5

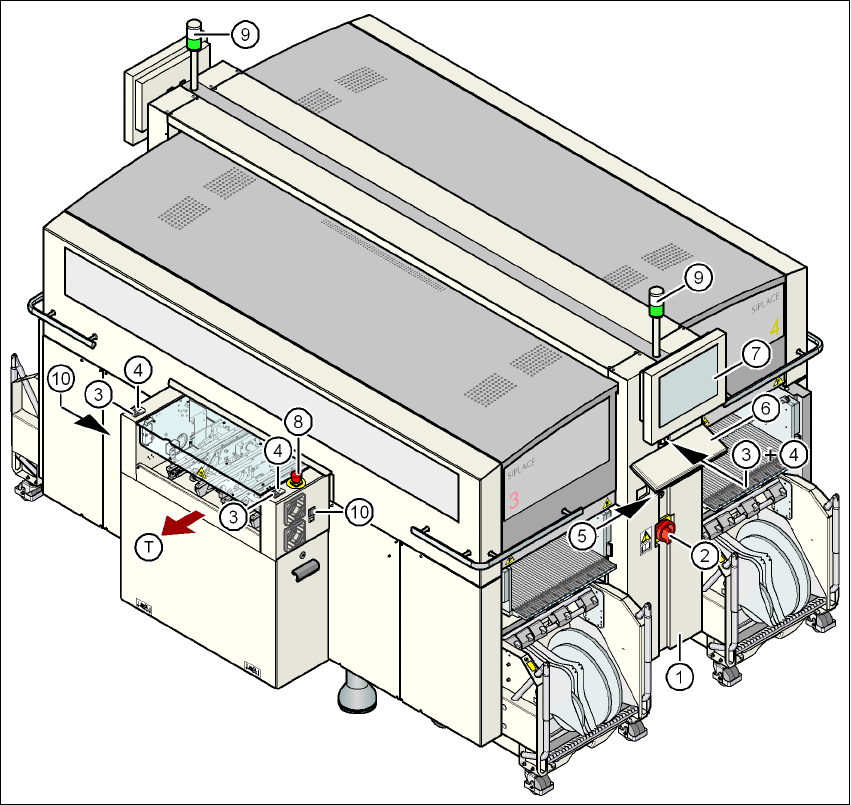

Fig. 5.2 - 1 Betjenings- og displayelementer
(1) Betjeningsfelt på strømforsyningens side (7) LCD-skærm
(2) Hovedafbryder (8) NØD-STOP
(3) Stopknap (sort) (9) Signallamper
(4) Startknap (hvid) (10) Knap i forbindelse med til- og frakørsel
af komponentvognen
(5) Komponenttæller
(6) Tastatur (T) Printplade-transportretning
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Betjenings- og displayelementer Fra softwareversion SR.70x.xx Udgave 01/2011 DK
296
5.2.2 Beskrivelse
Alle betjeningselementer kan nås af personer med en højde på mindst 1,40 m.
Hovedafbryder 5
Hovedafbryderen bruges til at tænde og slukke for strømmen til automaten.
ADVARSEL
Bestemte dele inde i automaten fører livsfarlige spændinger, også selv om hovedafbryderen er
slået fra. 5
Stopknap 5
Denne knap bruges til at stoppe bestykningsdriften på automaten.
Startknap 5
Denne knap bruges til at starte automaten, når den er blevet tændt eller efter afhjælpning af fejl-
funktioner.
NØD-STOP-trykknap 5
NØD-STOP-knappen falder i hak, når man trykker på den. Strømforsyningen til portalakserne,
komponentvognene, transportbåndene og saksene afbrydes, spændingsforsyningen til bestyk-
ningshovedernes stjerneakser reduceres. Knappen deaktiveres ved at dreje den.
Komponenttæller 5
Komponenttælleren viser antallet af forarbejdede komponenter.
LCD-skærm 5
På hver side af automaten findes en flad skærm med LCD-teknik og touch-screen-overflade.
Tastatur 5
Det tastatur er anbragt under skærmen.
Signallamper 5
Farverne i kontrollamperne har følgende rækkefølge: hvid - grøn. De signaliserer automatens
driftstilstande og fejlfunktioner.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Betjenings- og displayelementer
297
Komponent-stregkodelæser 5
På hver side af midterkonsollen findes en bøjle, der henter komponentstregkodelæseren af typen
Datalogic DL 910. Stregkodelæseren benyttes til at klargøre og påfylde komponenter på en hurtig
og pålidelig måde.
5.2.3 Ergonomisk placering af betjeningselementerne
Fig. 5.2 - 1 på side 295 giver et overblik over, hvordan de enkelte betjeningselementer er placeret.
Betjeningselementerne inddeles i følgende grupper:
Betjeningsfelt på den højre side (pneumatikmodul) på midterkonsollen med 5
– LCD-skærm
– Tastatur med trackball
– Startknapper, stopknapper
Betjeningsfelt på den venstre side (strømforsyningsmodul) på midterkonsollen med 5
– LCD-skærm
– Tastatur med trackball
– Komponenttæller
– Startknap
– Stopknap
– Hovedafbryder
Ind- og udgangsside på printkort-transporten med 5
– NØD-STOP-trykknap
– Startknapper, stopknapper
– Knap i forbindelse med til- og frakørsel af komponentvognen
5.2.3.1 Betjeningselementer på automatens betjeningsfelter
Betjeningsfunktionerne er ens på de to betjeningsfelter.
Skærm, tastatur, start- og stopknap 5
Der er anbragt en skærm og et tastatur på begge sider af automaten.
