3.3.2.3 X3-automatens mål
3
3
3
3
Fig. 3.3 - 3 X3-automatens mål (grundmaskine) i millimeter
3
(T) Printplade-transportretning
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Mål og vægt Fra softwareversion SR.70x.xx Udgave 01/2011 DK
112
3.3.2.4 X2-automatens mål
3
3
3
3
3

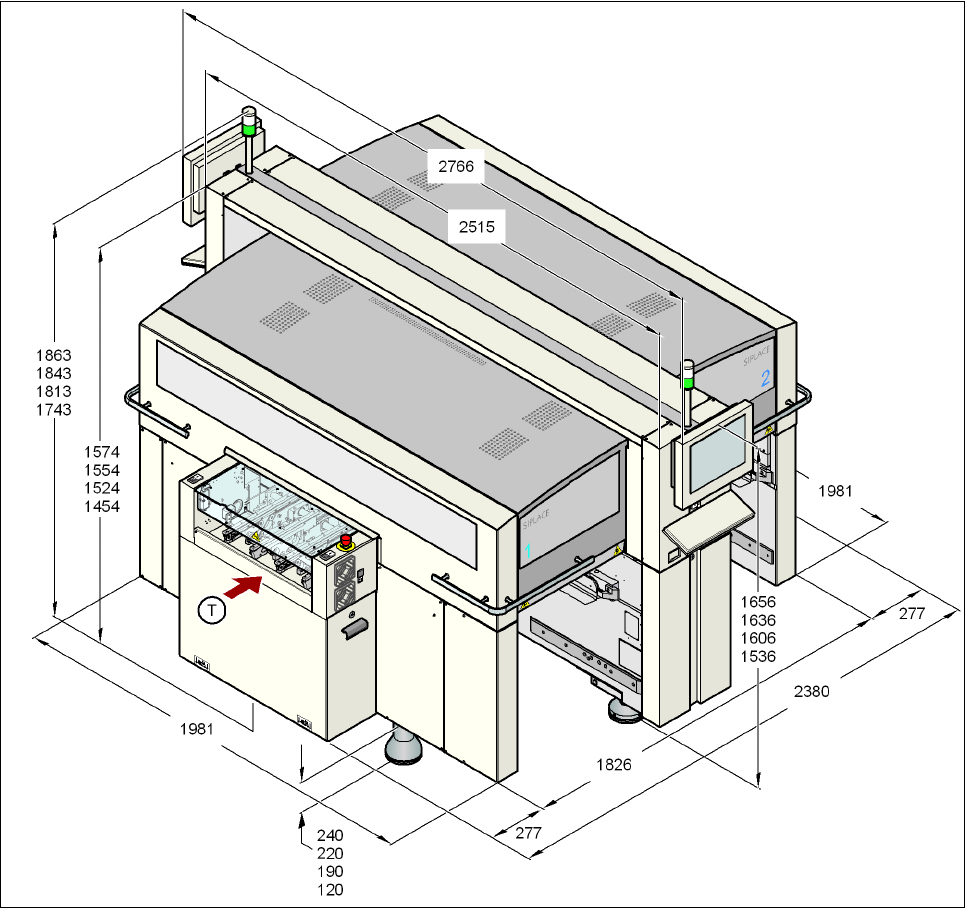

Fig. 3.3 - 4 X2-automatens mål (grundmaskine) i millimeter
(T) Printplade-transportretning
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Mål og vægt
113
3.3.3 Højde på den påklappede beskyttelsesskærm
3
3
3
3

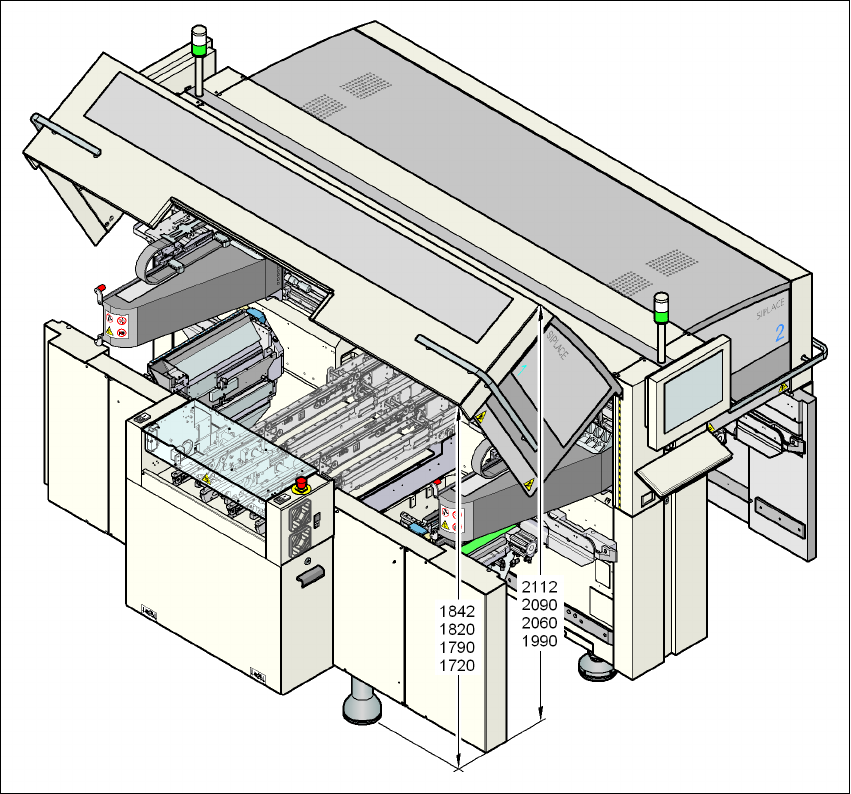

Fig. 3.3 - 5 Højde på den påklappede beskyttelesskærm - mål i millimeter
