Stationsudvidelser Driftsvejledning SIPLACE X-serie Matrix-Tray-Changer Fra softwarever sion SR.70x.xx Udgave 01/2011 DK 402 6.3.7 X2-automatens mål med MTC 6 6 6 6 Fig. 6.3 - 5 X2-automatens mål med Matrix-T ray-Changer…
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Matrix-Tray-Changer
401
6.3.6 X3-automatens mål med MTC
6
6
6
6
Fig. 6.3 - 4 X3-automatens mål med Matrix-Tray-Changer i millimeter
HENVISNING 6
En Matrix-Tray-Changer kan køres hen til placeringsstederne 2 og 4 i stedet for en komponent-
vogn.
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Matrix-Tray-Changer Fra softwareversion SR.70x.xx Udgave 01/2011 DK
402

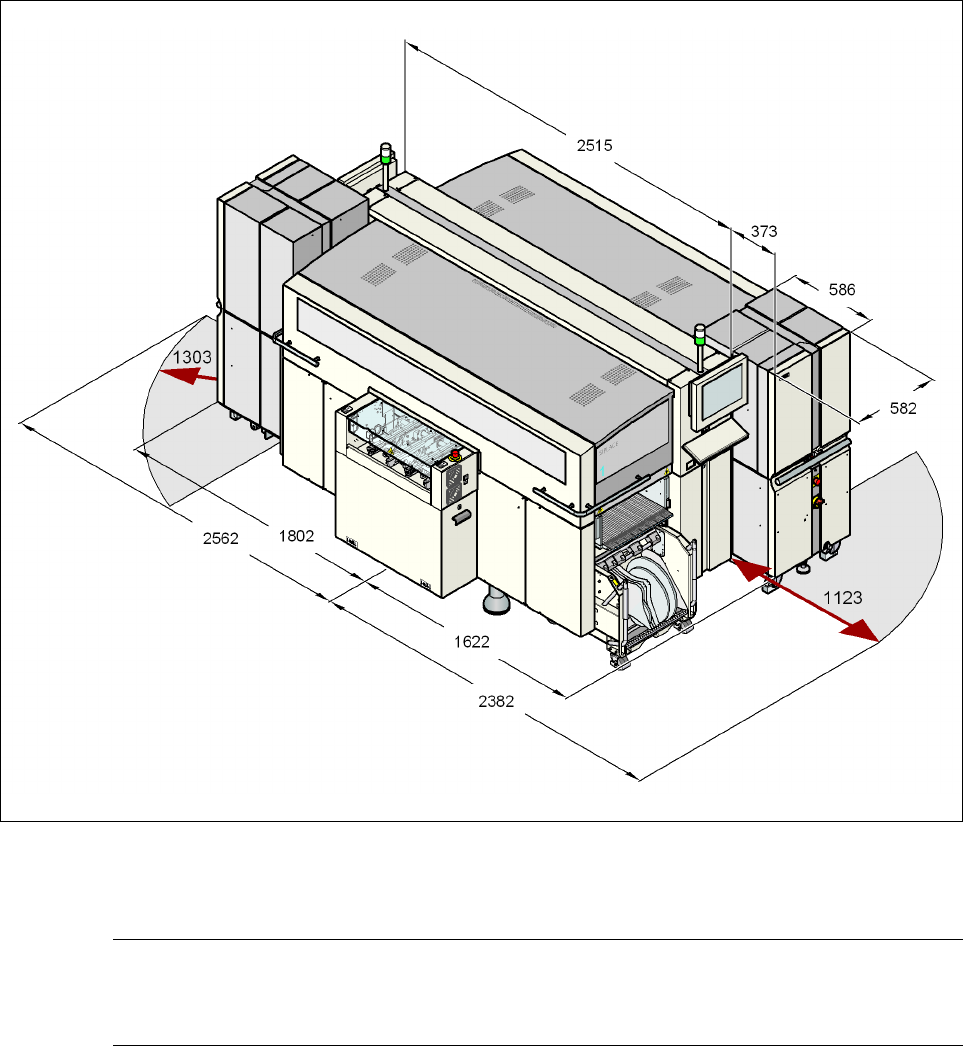

6.3.7 X2-automatens mål med MTC
6
6
6
6
Fig. 6.3 - 5 X2-automatens mål med Matrix-Tray-Changer i millimeter
6
HENVISNING 6
En Matrix-Tray-Changer kan køres hen til placeringsstederne 2 og 4 i stedet for en komponent-
vogn.
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sensor til komponent-udsmidningsbeholderen
403
6.4 Sensor til komponent-udsmidningsbeholderen
Artikel-nr. 00116848-xx Forespørgsel komponent-udsmidningsbeholder X-serie/D3
Sensoren til komponent-udsmidningsbeholderen overvåger, om fejlvarebeholderen sidder korrekt
i sin holder.
– Er fejlvarebeholderen ikke blevet sat korrekt i, kan automaten ikke startes.
– Springer fejlvarebeholderen ud af sin holder under bearbejdningsprocessen, stopper auto-
maten med det samme for at undgå et hovedcrash.
Hver fejlvarebeholder kan overvåges med en separat sensor.
HENVISNING 6
Vi anbefaler at installere den optionale sensor til komponent-fejlvarebeholderen, hvis der anven-
des et SpeedStar.
6.5 SIPLACE High-Force Head
Artikel-nr. 00119734-xx High-Force Head til X-serie
Dette artikelnummer gælder kun i forbindelse med ny bestilling af en bestykningsautomat
med et High-Force Head i stedet for et Standard-TwinStar. 6
Artikel-nr. 00119753-xx High-Force Head Upgrade Kit
Anvend dette artikelnummer, hvis De ønsker at erstatte et standard TwinStar af et High-Force
Head. 6
6.5.1 Beskrivelse
SIPLACE High-Force Head er en teknologisk videreudvikling af standard TwinStar. Det kan forar-
bejde det samme komponentspektrum og kan desuden nå påsætningskræfter op til 30 N.
6.5.2 Tekniske data
6
Ellers stemmer de tekniske data for TwinStar og High-Force Head overens (se afsnit 3.5.3.2, side
138
).
Til SIPLACE High-Force Head kan man anvende alle pipetter og gribere, der også anvendes til
standard TwinStar.
Programmerbar påsætningskraft 2,0 N til 10 N ± 10 %
større end 10 N til 30 N ± 15 %
