Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler 177 3.9.2.4 T apefeedermodul 16 mm X 3 Fig. 3.9 - 6 T apefeedermodul 16 mm X 3 Tapefeederm odul …
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
176
3.9.2.3 Tapefeedermodul 12 mm X
3

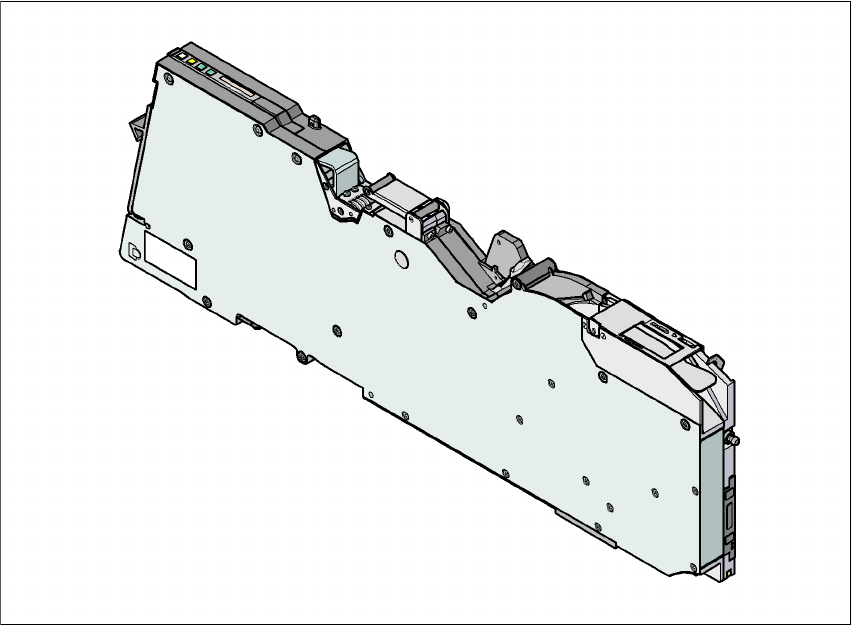

Fig. 3.9 - 5 Tapefeedermodul 12 mm X
3
3
3
3
3
Tapefeedermodul 12 mm X artikel-nr. 00141271-xx
Tapefeedermodul 12 mm X med splejsesensor artikel-nr. 00141291-xx
Bredde 22,6 mm
Belægning af feedermodul-placeringssted 2
Transportskridtvidde fra 4 mm til 16 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
177
3.9.2.4 Tapefeedermodul 16 mm X
3

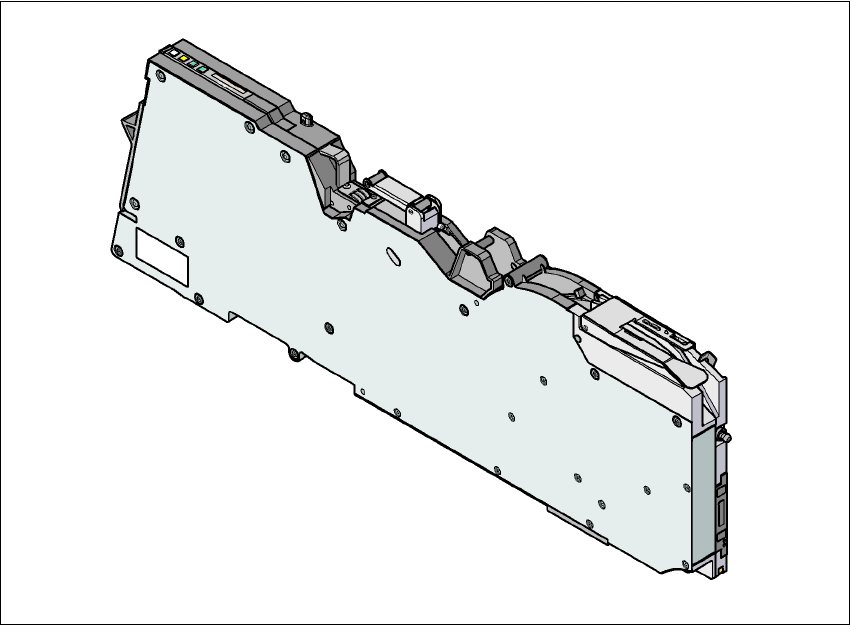

Fig. 3.9 - 6 Tapefeedermodul 16 mm X
3
Tapefeedermodul 16 mm X artikel-nr. 00141272-xx
Tapefeedermodul 16 mm X med splejsesensor artikel-nr. 00141292-xx
Bredde 34,4 mm
Belægning af feedermodul-placeringssted 3
Transportskridtvidde fra 4 mm til 20 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
178
3.9.2.5 Tapefeedermodul 24 mm X
3

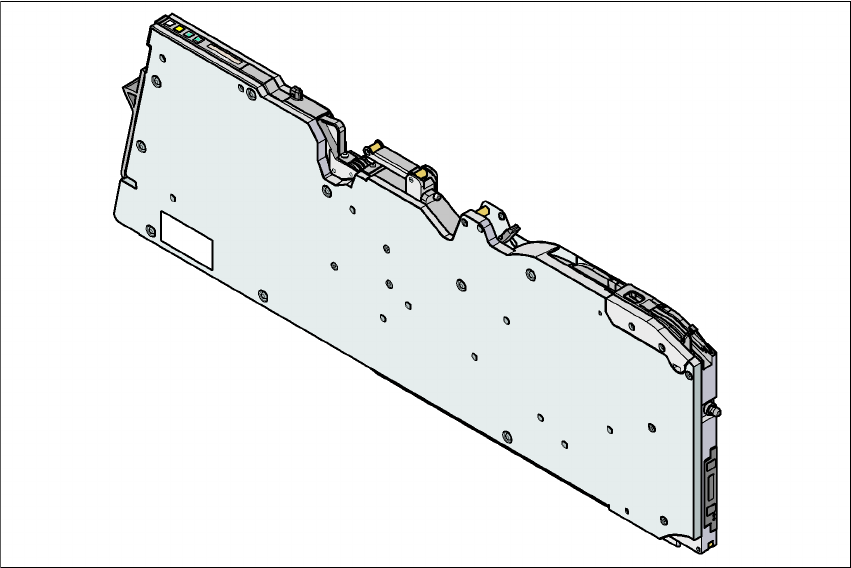

Fig. 3.9 - 7 Tapefeedermodul 24 mm X
3
3
3
Tapefeedermodul 24 mm X artikel-nr. 00141273-xx
Tapefeedermodul 24 mm X med splejsesensor artikel-nr. 00141293-xx
Bredde 34,4 mm
Belægning af feedermodul-placeringssted 3
Transportskridtvidde fra 4 mm til 32 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
