Opgaver på maskinen Driftsvejledning SIPLACE X-serie Feedermoduler klargøres Fra softw ar eversion SR.70x.xx Ud gave 01/2011 DK 334 → Skub armen (pos. 5 i Fig. 5.10 - 5 , side 333 ) frem for at løft e hentevinduet (pos. …
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Feedermoduler klargøres
333
5
Fig. 5.10 - 5 Tapefeedermodulets hentevindue
(1) Tapestøtte, kan tages ud (se afsnit 5.10.4.4, side 335)
(2) Hentevindue
(3) Aftrækskant til dækfolien
(4) Henteområde for komponenter
(5) Arm til løftning og låsning af hentevindue
→ Tryk på tasten FREMAD (pos. 1 i Fig. 5.10 - 6
) på betjeningsfeltet, til dækfoliens knæksted
befinder sig i komponenternes henteområde (pos. 4 i Fig. 5.10 - 5
).
5
Fig. 5.10 - 6 Transportørens betjeningsfelt
(1) Taste FREMAD til fremadtransport af tapen
(2) Taste TILBAGE til tilbagetransport af tape
(3) Taste FOLIE til spænding af dækfolie
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Feedermoduler klargøres Fra softwareversion SR.70x.xx Udgave 01/2011 DK
334
→ Skub armen (pos. 5 i Fig. 5.10 - 5, side 333) frem for at løfte hentevinduet (pos. 2 i Fig. 5.10
- 5, side 333) i den første stopposition.
→ Træk dækfolien fremad langs med siden af hentevinduet og ud under hentevinduet.
→ Slå dækfolien tilbage, til den ligger på aftrækskanten (pos. 3 i Fig. 5.10 - 5
, side 333).
HENVISNING 5
Sænk først hentevinduet, når dækfolien ligger op ad aftrækskanten.
→ Klap armen (pos. 5 i Fig. 5.10 - 5
, side 333) tilbage for at sænke hentevinduet.
→ Før dækfolien hen over dækfoliesvingen (pos. 2 i Fig. 5.10 - 7
) og videre hen til folieproppe-
hjulene (pos. 1 i Fig. 5.10 - 7
).
5

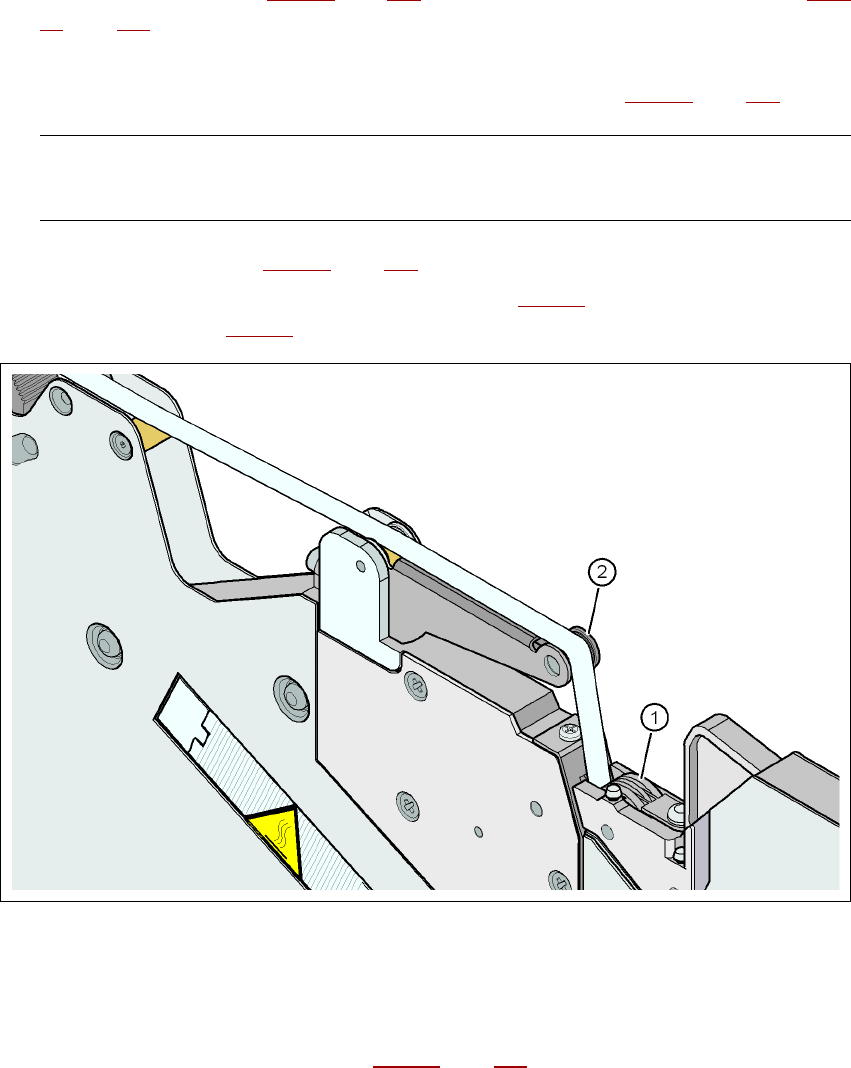

Fig. 5.10 - 7 Dækfolie føres hen til dækfolieproppehjulene
(1) Dækfolieproppehjul
(2) Dækfolie
5
→ Tryk på knappen FOLIE (pos. 3 i Fig. 5.10 - 6, side 333) på betjeningsfeltet, til dækfolien er
spændt. Dækfoliesvingen hælder nedad og stopper drivmotoren.
→ Skær tapen lige af ved feedermodulets frontende.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Feedermoduler klargøres
335
5.10.4.4 Tapeunderstøtning for 8 mm X-tapefeedermodul
5

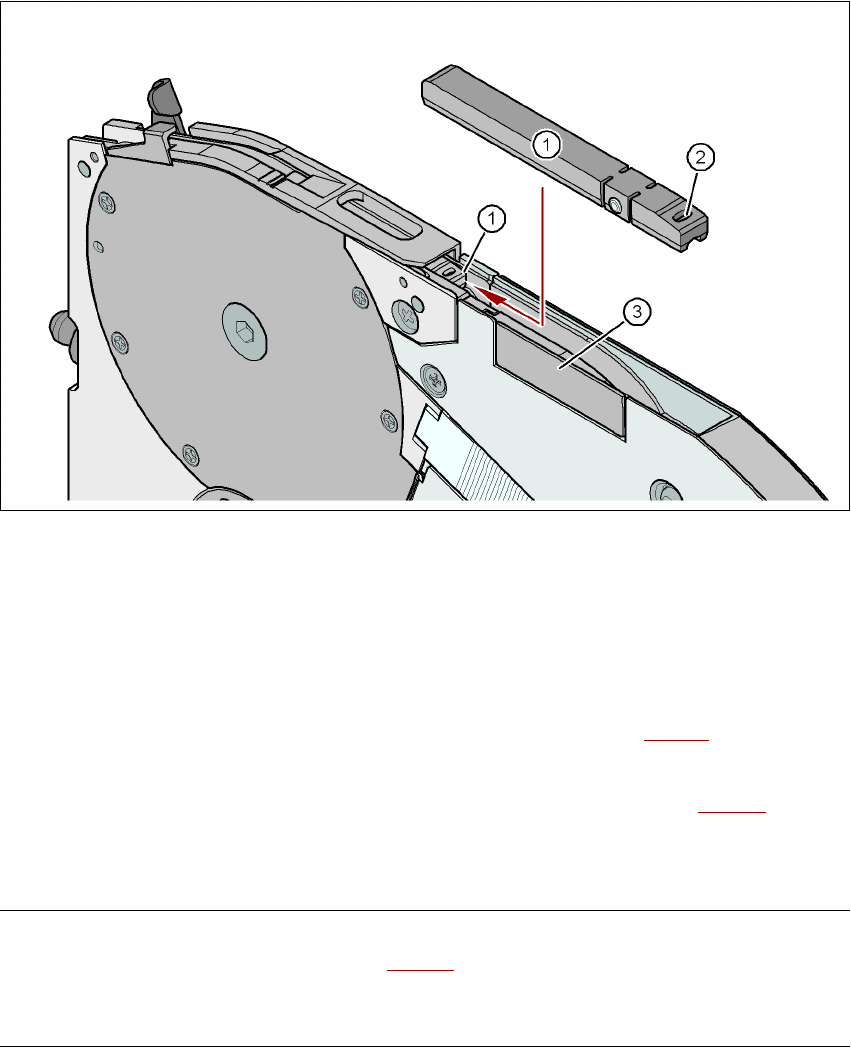

Fig. 5.10 - 8 8 mm X-feedermodul- tapestøtte og splejsesensor
(1) Tapestøtte, kan tages ud
(2) Oval åbning i tapeunderstøtningen
(3) Monteringssted for splejsesensor
8 mm X-feedermodulet er udstyret med en tapeunderstøtning (pos. 1 i Fig. 5.10 - 8
). Den kan nemt
fjernes efter behov.
→ Før klingen på en urmagerskruetrækker ind i den ovale åbning (pos. 2 i Fig. 5.10 - 8
) på tape-
understøtningen og træk tapeunderstøtningen ud imod tapetransportretningen.
→ Sørg for, at tapeunderstøtningen er positioneret rigtigt, når den sættes i.
HENVISNING 5
Sæt altid tapeunderstøtningen (pos. 1 i Fig. 5.10 - 8
) ind i det 8 mm X-feedermodul ved alle kom-
ponenter fra 0402 og mindre. Dermed opnås en konstant Z-hentehøjde og reduceres tiden til
korrektur af hentehøjderne til et minimum.
