Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
359
ADVARSEL 6
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 7
) kan føre til bestykningshovedcrash.
Kontrollér derfor, at armene ikke står ud over magasinerne.
6

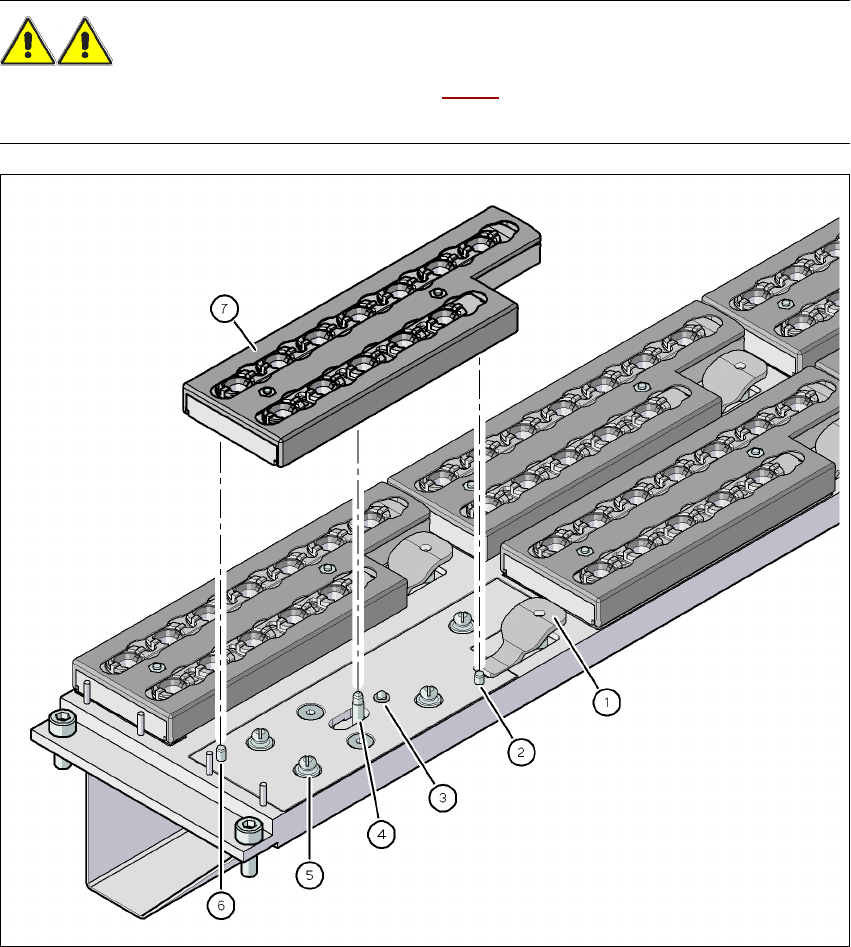

Fig. 6.1 - 7 Pipetteveksler til SpeedStar - udskiftning af magasin
(1) Arm til løftning af magasinet
(2) Cylinderstift, griber ind i magasinets boring
(3) Fjederstift til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapkugle
(6) Cylinderstift, griber ind i magasinets aflange hul
(7) Låseplade i position "Magasin låst"
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
360
HENVISNING 6
– Forskyd låsepladen i position "Magasin låst".
– Indstil magasinet - før det sættes i - på en sådan måde, at centreringsstifterne (pos. 2 og 6 i
Fig. 6.1 - 7, side 359) kan glide ind i centreringsboringen og ind i det aflange hul.
→ Anbring magasinet på trykknapkuglerne (pos. 5 i Fig 6.1 - 7
, side 359).
→ Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.1.10 Registrering af position
Hvert magasin til pipetteveksleren har to pasmærker, en til bestemmelse af positionen og en til
bestemmelse af vinkelpositionen.
6

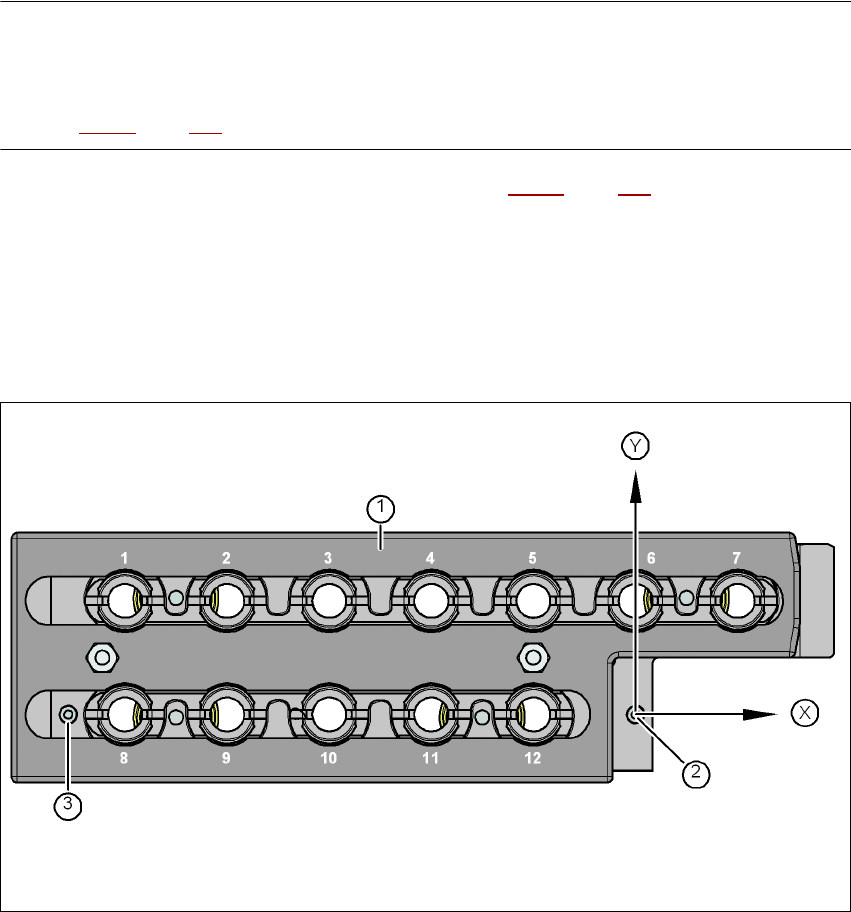

Fig. 6.1 - 8 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelpositionen
(1) Låseplade i position "Magasin åben"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelpositionen
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
361
6.1.1.11 Pipetteveksler, "Række 2" til SpeedStar
Artikel-nr. 00119716-xx Pipetteveksler 2, X-serie, C&P20
Pipetteveksleren "Række 2" kan installeres på følgende placeringssteder:
X4-automat: Placeringssteder 1, 2, 3 og 4 (se Fig. 6.1 - 3
, side 354)
X3-automat: Placeringssteder 1, 3 og 4 (se Fig. 6.1 - 4
, side 355)
X2-automat: Placeringssteder 1 og 3 (se Fig. 6.1 - 5
, side 356)
Eftermonteringspakken indeholder udover pipetteveksleren et monteringssæt.
6

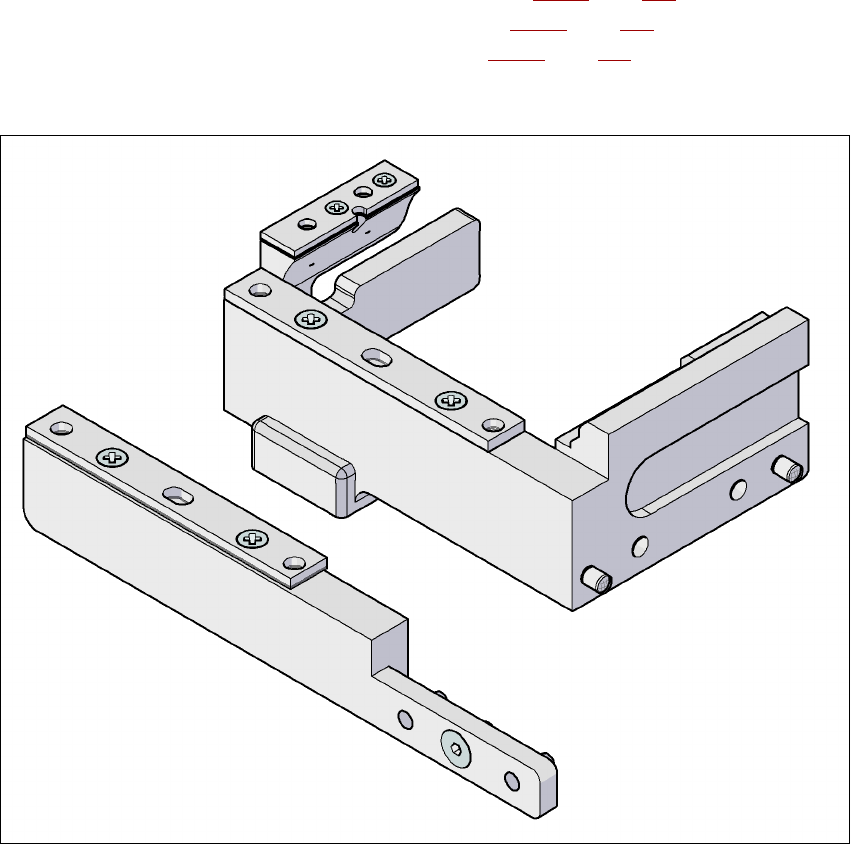

Fig. 6.1 - 9 Montagesæt for pipetteveksleren "Række 2"
