Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK PCB-transportsystem 159 3.7.8 Definition af printpladehvælvingen 3.7.8.1 PCB-hvælving under transporten PCB-hvæl…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
PCB-transportsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
158
3.7.7 PCB-bredder
3
3
Fig. 3.7 - 6 Maksimale PCB-bredder - transportkanter 535 mm fast, SIPLACE Quad Lane transport
Transportmåde PCB-
bredde
Spor 1R
[mm]
PCB-
bredde
Spor 1L
[mm]
PCB-
bredde
Spor 2R
[mm]
PCB-
bredde
Spor 2L
[mm]
SIPLACE Quad Lane max. 114 max. 114 max. 114 max. 114
SIPLACE Quad Lane i funktion Dual Lane max. 178,5 max. 178,5
SIPLACE Quad Lane i funktionen Single
Lane
max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Bevægelig
transportkant
3
Fast
transportkant
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
Spor 2L
3
Spor 2R
3
Spor 1L
3
Spor 1R
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK PCB-transportsystem
159
3.7.8 Definition af printpladehvælvingen

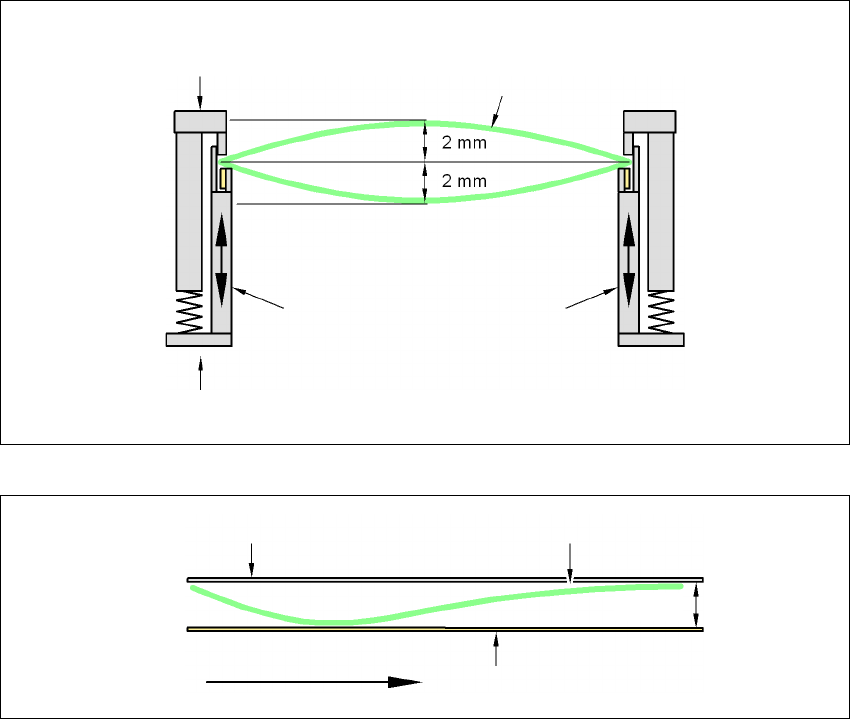

3.7.8.1 PCB-hvælving under transporten
PCB-hvælving på tværs af transportretningen maks. 1% af PCB-diagonalen, dog ikke mere end
2 mm
3
PCB-hvælving i transportretning + PCB-tykkelse < 5,5 mm
3
Fast klemmekant
Bevægelig klemmeanordning
Printplade
Transportvange
Fast klemmekant
Transportbånd
Printplade
PCB-transportretning
5,5 mm
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
PCB-transportsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
160

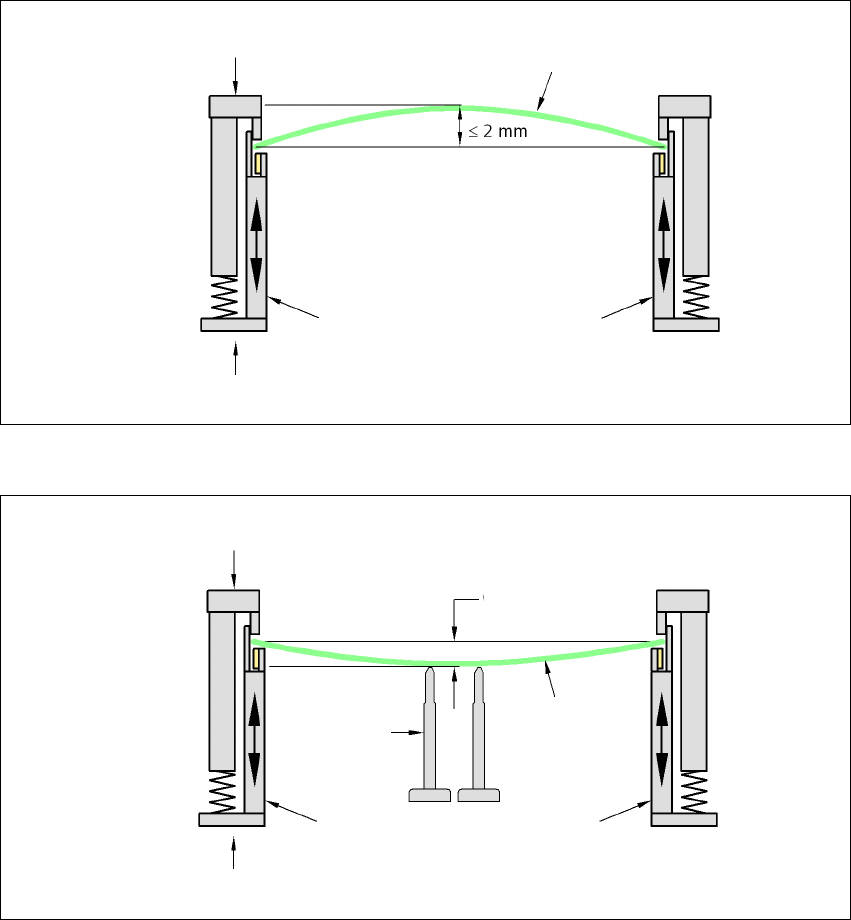

3.7.8.2 PCB-hvælving under bestykning
Ved en hvælving på 2 mm kan der opstå problemer i forbindelse med fokusering af lokale pas-
mærker og inkpunkter i PCB-midten. Digitalkameraets fokus er 2 mm. Tages der højde for alle
tolerancer, reduceres denne værdi til 1,5 mm. Vær desuden opmærksom på, at PCB-højden re-
duceres på grund af hvælvingen.
3
3
PCB-hvælving nedad maks. 0,5 mm
3
→ Brug magnetstiftunderstøtninger for at nå denne værdi.
Bevægelig klemmeanordning
Fast klemmekant
Printplade
Transportvange
Printplade
Magnetstift-
understøtning
Bevægelig klemmeanordning
Fast klemmekant
Transportvange
0,5 mm
