Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Feedermoduler klargøres
329
→ Luk hentevinduet (pos. 3 i Fig. 5.10 - 2), ved at lægge armen (pos. 4 i Fig. 5.10 - 2) til-
bage.
→ Fjern løse komponenter på komponentbordet med en pensel eller en støvsuger med eg-
net mundstykke.
HENVISNING 5
Er tapen allerede lagt i, skærer De den af på forkanten af feedermodulet.
→ Rager udtagningsgrebet (pos. 1) stadigvæk ud, trykker De det i.
5

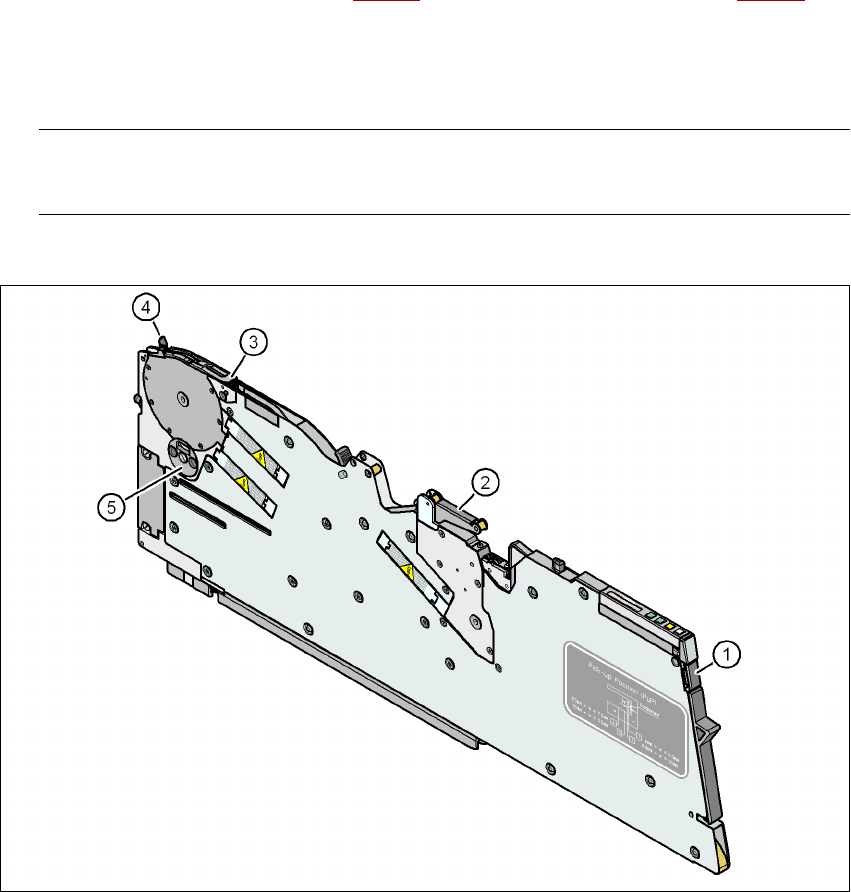

Fig. 5.10 - 2 Kontrol af X-feedermodul før isætning
(1) Udtagningsgreb
(2) Dækfoliesvinge
(3) Hentevindue
(4) Arm til løftning og isætning af hentevindue
(5) Komponent-bortskaffelsesrum
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Feedermoduler klargøres Fra softwareversion SR.70x.xx Udgave 01/2011 DK
330
5.10.3.2 Isætning af X-feedermodul på komponentvogn
5
Fig. 5.10 - 3 Isætning af X-feedermodul på komponentvogn
(1) Forreste glideføring på X-feedermodul
(2) Bageste glideføring på X-feedermodul
(3) Centreringsstift "bag" på X-feedermodul
(4) Centreringsstift "for" på X-feedermodul
(5) Udsparinger i centreringslisten til optagelse af centreringsstiften "bag"
(6) Centreringsboringer på komponentbordet til optagelse af centreringsstiften "for"
(7) Låsepaler
(8) Føringsprofil på komponentbord (Ω-profil)
(9) Indføringshjælp til feedermodulet
5
→ Anbring feedermodulets forreste glideføring (pos. 1 i Fig. 5.10 - 3) på komponentbordets ind-
føringshjælp (pos. 9 i Fig. 5.10 - 3
).
→ Hold feedermodulen lodret og skub den frem langs med føringsprofilen (pos. 8 i Fig. 5.10 -
3). Transportøren glider på føringsprofilen (pos. 8 i Fig. 5.10 - 3) med den forreste (pos. 1 i
Fig. 5.10 - 3
) og bageste (pos. 2 i Fig. 5.10 - 3) glideføring.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Feedermoduler klargøres
331
→ Skub feedermodulen forsigtigt videre, til centreringsstiften "for" (pos. 4 i Fig. 5.10 - 3, side
330
) dykker ned i centreringsboringen (pos. 6 i Fig. 5.10 - 3, side 330).
→ Hold i denne forbindelse øje med feedermodulets centreringsstift "bag" (pos. 3 i Fig. 5.10 - 3
,
side 330
). Den skal problemløst glide ind i centreringslistens udsparing (pos. 5), ellers står
feedermodulet ikke lodret på komponentbordet eller den blev ikke sat rigtigt på føringsprofilen
(pos. 8 i Fig. 5.10 - 3
, side 330).
→ Ved feedermodulets stopposition falder låsepalen (pos. 7 i Fig. 5.10 - 3
, side 330) ) i ved
feedermodulets låserulle (pos. 1 i Fig. 3.9 - 1
, side 172). Hvis De skulle have glemt at trykke
udtagningsgrebet (pos. 1 i Fig. 5.10 - 2
, side 329) i, lyser statusvisningen på feedermodulets
betjeningsfelt rød i et par sekunder. I LCD-visningen fremkommer fejlmeldingen "Handle ---
>>" (se Fig. 5.11 - 1
, side 337).
→ Tryk udtagningsgrebet (pos. 1 i Fig. 5.10 - 2
, side 329) i. Nu lyser feedermodulets status-
visning grøn og feedermodulet er driftsklar. I LCD-visningen kan man igen aflæse spor-
nummeret og transportskridtvidden.
5.10.4 Ilægning af komponenttape på X-feedermodul
5.10.4.1 Kontrol af X-tapefeedermodul
→ Lægger De tapen ind i feedermodulen, skal De allerførst kontrollere, at komponenter be-
finder sig i hentevinduets område (pos. 2 i Fig. 5.10 - 5
, side 333).
→ Fjern i hvert fald evt. tilstedeværende komponenter, da dette kan føre til fejl.
5.10.4.2 Forberedelse af komponenttape til ilægning
→ Kontrollér, at starten af tapen har en lige snitkant.
→ Er transporthullerne revet i stykker eller knækket, skærer De denne del af tapen væk.
→ Sørg desuden for, at klæbestrimler ikke sidder fast på dækfolien.
→ Fjern ca. 30 cm dækfolie fra tapen, hvis der ikke frilægges nogle komponenter i denne
forbindelse.
HENVISNING 5
Brug SMD-tapeindflettere, hvis der ikke er nok dækfolie, da komponenter ellers kan gå tabt:
til 8 mm - tapen: artikel-nr. 00355265-xx
til 12 mm - tapen: artikel-nr. 00356342-xx
→ Afkort tapen ca. 3 cm med de nu fritliggende komponentlommer.
