Driftsvejledning SIPLACE X-serie Stationsudvidelser Fra softwareversion SR.70x.xx Udgav e 01/2011 DK Forbindelsesstation for komponentvogn SIPLACE X-serie 385 6 Fig. 6.2 - 2 Forbindelsesstation - mål i millimeter , tilsl…
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Forbindelsesstation for komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
384
Forbindelsesstationen har især følgende opgaver:
– Forsyning af komponentvognen og X-feedermodulerne med energi
– Forsyning af komponentvognen og X-feedermodulerne med trykluft
– Paratstilling af en infrastruktur for kommunikationen mellem forberedelsespladsens PC
og feedermodulerne
Ved hjælp af forbindelsesstationen kan brugeren gennemføre funktionstests på X-feedermodu-
lerne og kontrollere klargøringen uden for produktionsomgivelserne. Her er to rækker med fire for-
bindelsesstationer hver forbundet via forberedelses-PC'ens CAN-bus. Hver forbindelsesstation er
forsynet med sin egen strøm- og tryklufttilslutning.
Forbindelsesstationens komponentvogn-indtrækningsanordning (pos. 2 i Fig. 6.2 - 1
, side 383)
kan tilpasses i forhold til den ønskede PCB-transporthøjde. Til forberedelsen skubbes kompo-
nentvognen ind i forbindelsesstationen (pos. 1 i Fig. 6.2 - 1
, side 383). Via rullelejerne, der er an-
bragt på siden af komponentvognen, glider komponentvognen på komponentvogn-
indtrækningsanordningens skinner til energi- og datainterface-tilslutningen. I denne forbindelse
positioneres komponentbordet med tranportørernes EDIF optimalt i forhold til komponentvogn-
indtrækningsanordningens EDIF (pos. 5 i Fig. 6.2 - 1
, side 383) og fikseres i denne position med
de to vandrette spændeanordninger. Beskyttelsespladerne (pos. 3 i Fig. 6.2 - 1
, side 383) forhin-
drer adgang til komponentvognens løberuller , hvis vognen er skubbet ind i forbindelsesstationen.
6
Billedtekst til Fig. 6.2 - 2, side 385
(1) Tryklufttilslutning
(2) CAN-bus-tilslutning
(3) Strømtilslutning
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Forbindelsesstation for komponentvogn SIPLACE X-serie
385
6
Fig. 6.2 - 2 Forbindelsesstation - mål i millimeter, tilslutningssteder
6.2.2 Tekniske data
6
Mål
Længde x bredde 950 mm x 930 mm
Højde 794 mm ved 830 mm PCB-transporthøjde
864 mm ved 900 mm PCB-transporthøjde
894 mm ved 930 mm PCB-transporthøjde
914 mm ved 950 mm PCB-transporthøjde
Vægt 120 kg
Tryklufttilslutningsværdier
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Tryklufttilslutning Koblingsstik KS 2-M5-A
Trykluftforbrug 50 Nl/min
a
Tilslutningsspænding 88 - 264 V~
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Forbindelsesstation for komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
386
6
6
6.2.3 Mål til forbindelsesstationen med forbundet komponentvogn
6

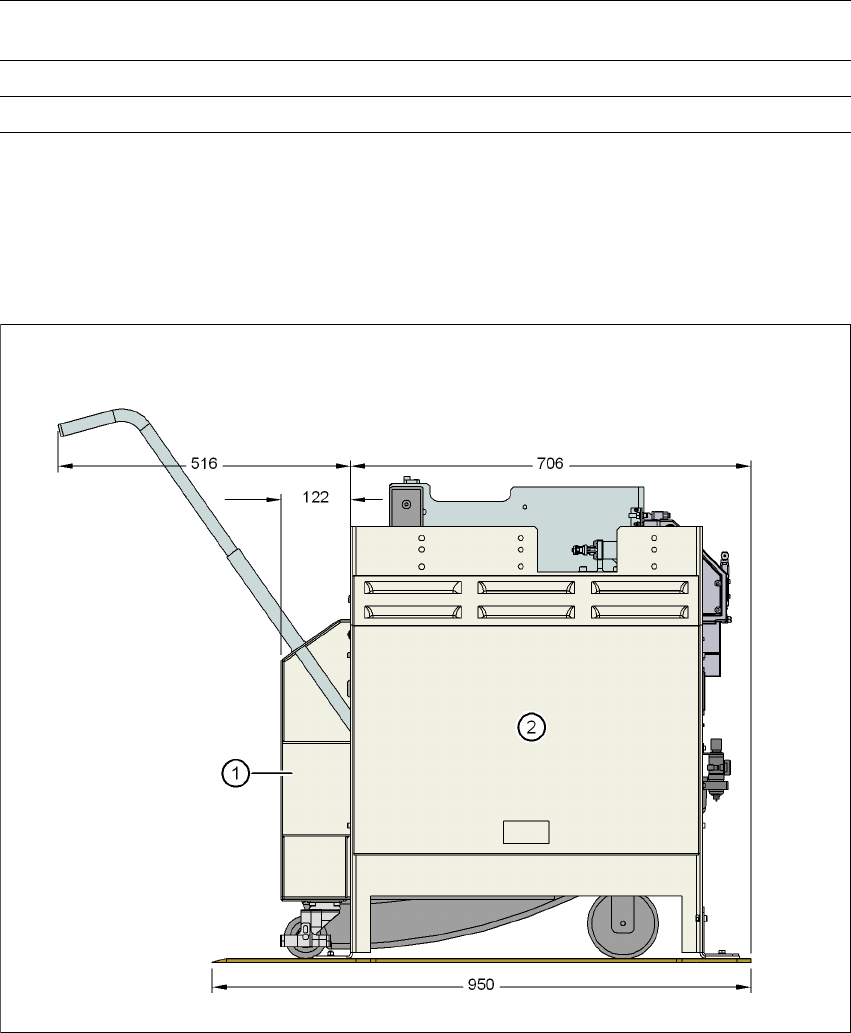

Fig. 6.2 - 3 Forbindelsesstation med forbundet komponentvogn - mål i millimeter
(1) Komponentvogn
(2) Forbindelsesstation
Mærkestrøm 3,5 A (230 V~)
7 A (115 V~)
Nominel skineffekt 0,8 kW
Sikring 2 x 8 A
a) Under atmosfæriske, normale betingelser ved 20°C og 1013 hPa
