Tekniske data på automaten Driftsvejledning SIPLACE X-serie
PCB-transportsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
156
3
3
3
3
3
3
3
3
3.7.5 Konfigurationsmuligheder
3.7.5.1 PCB-enkelttransport
Artikel-nr. 00119625-xx Modulopbygget enkelttransport, 2380 mm
Artikel-nr. 00119626-xx Fast transportside højre
Artikel-nr. 00119628-xx Fast transportside venstre
3.7.5.2 Fleksibel PCB-dobbelttransport
Artikel-nr. 00119627-xx Modulopbygget dobbelttransport, 2380 mm
Artikel-nr. 00119626-xx Fast transportside højre
Artikel-nr. 00119628-xx Fast transportside venstre
Transportmåde synkron eller asynkron
(kan vælges via software)
Bestykningsindhold pr. transportmåde samme eller forskellig
PCB-bredde pr. transportmåde samme eller forskellig
Inkpunkterkendelse synkron: standard, intet globalt inkpunkt
asynkron: standard
Automatisk breddeindstilling synkron: standard
asynkron: standard
a) Option.
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK PCB-transportsystem
157
3.7.6 SIPLACE Quad Lane Transport
Artikel-nr. 00119944-xx SIPLACE Quad Lane Transport
3

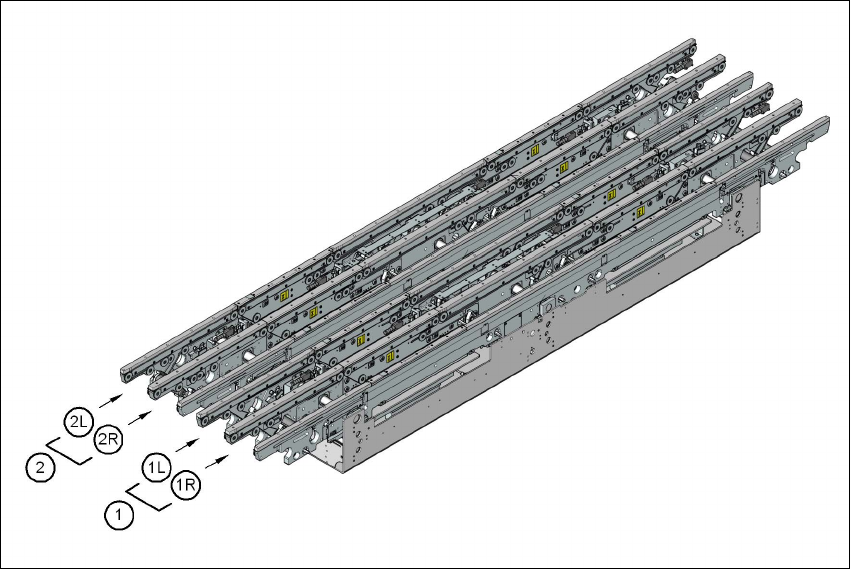

Fig. 3.7 - 5 SIPLACE Quad Lane Transport
(1) Transportsporgruppe 1
(1R) Transportspor 1, højre
(1L) Transportspor 1, venstre
(2) Transportsporgruppe 2
(2R) Transportspor 2, højre
(2L) Transportspor 2, venstre
3.7.6.1 Beskrivelse
SIPLACE Quad Lane transporten kan installeres på bestykningsautomaterne SIPLACE X4I og
SIPLACE X4. Op til otte PCBer kan forarbejdes på samme tid på denne transport. Transportspo-
rene 1R og 1L hhv. 2R og 2L transporterer PCBerne i den synkrone funktion, mens de to trans-
portsporgrupper 1 og 2 kan transportere PCBerne både i synkron og asynkron funktion. Ved Quad
Lane transporten er begge udvendige transportvanger faste. Uden ændringer på hardwaren kan
transporten konfigureres via softwaren som 1-spor-, 2-spor- eller 4-spor-transport.
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
PCB-transportsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
158
3.7.7 PCB-bredder
3
3
Fig. 3.7 - 6 Maksimale PCB-bredder - transportkanter 535 mm fast, SIPLACE Quad Lane transport
Transportmåde PCB-
bredde
Spor 1R
[mm]
PCB-
bredde
Spor 1L
[mm]
PCB-
bredde
Spor 2R
[mm]
PCB-
bredde
Spor 2L
[mm]
SIPLACE Quad Lane max. 114 max. 114 max. 114 max. 114
SIPLACE Quad Lane i funktion Dual Lane max. 178,5 max. 178,5
SIPLACE Quad Lane i funktionen Single
Lane
max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Bevægelig
transportkant
3
Fast
transportkant
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
Spor 2L
3
Spor 2R
3
Spor 1L
3
Spor 1R
