Driftssikkerhed Driftsvejledning SIPLACE X-serie
Låsning af automaten og placering af advarselsskilte Fra softwareversion SR.70x.xx Udgave 01/2011 DK
94
2.9.3 Trykluftforhold i automaten når hovedafbryderen er slået fra
Hvis hovedafbryderen slås fra (pos. 1 i Fig. 2.9 - 1, side 89) eller netforsyningen afbrydes til auto-
maten, lukker den elektrisk styrede hovedventil Y1 på trykluftenheden (pos. 1 i Fig. 2.8 - 1
, side
88
). Trykket falder til 0 MPa (0 bar) i løbet af 5 sekunder.
2.10 Låsning af automaten og placering af advarsels-
skilte
2.10.1 Opgave og formål
Automaten skal sikres mod genindkobling og passende advarselsskilte skal anbringes på auto-
maten, før vedligeholdelses- eller servicearbejde gennemføres på automaten. En nøje overhol-
delse af den fremgangsmåde, som beskrives i det følgende, udelukker kvæstelsesfare for
medarbejderne.
HENVISNING
Dette arbejde indeholder de mindste krav, der stilles til arbejdet vedr. låsning af automaten og an-
bringelse af advarselsskilte på automaten, før vedligeholdelses- og servicearbejde gennemføres.
Yderligere sikkerhedsforanstaltninger, som er nødvendige for at kunne afslutte arbejdet, kan blive
specificeret af arbejdssikkerheden, den sikkerhedsansvarlige, sikkerhedskomiteen og sundheds-
afdelingen. 2
2.10.2 Beskrivelse
Overhold altid efterfølgende punkter i den anførte rækkefølge, når De skal afbryde, regulere eller
frigøre energien i automaten.
→ Underret alle medarbejdere, som har noget at gøre med dette arbejde.
→ Sluk automaten og alt ekstraudstyr. Gennemfør en normal frakoblingsproces:
– Tryk på STOP-knappen.
– Afbryd for computeren.
– Sluk for automaten med hovedafbryderen.
→ Afbryd alle energikilderne til automaten:
– Afbryd for tryklufttilførslen.
– Afbryd for netforsyningen.
→ Lås anlæggene.
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Låsning af automaten og placering af advarselsskilte
95
– Anbring en lås alle de steder, hvor det er muligt (f.eks. på motorbeskyttelseskontakten).
2

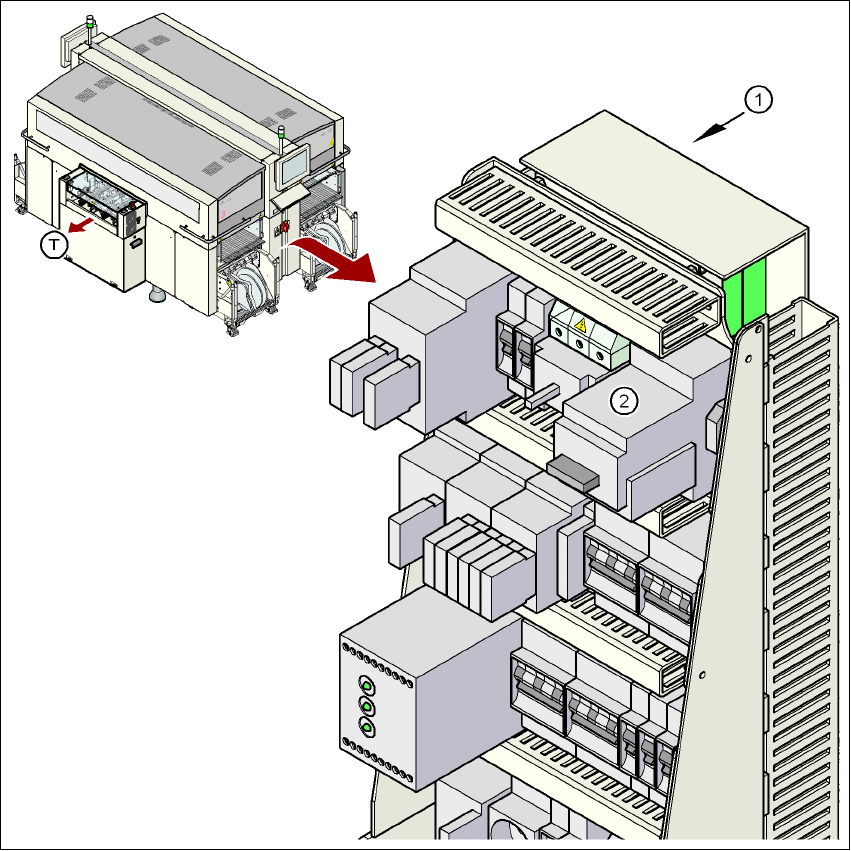

Fig. 2.10 - 1 Position af motorbeskyttelseskontakt
2
(1) Strømforsyning
(2) Motorbeskyttelseskontakt
(T) Printplade-transportretning
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Låsning af automaten og placering af advarselsskilte Fra softwareversion SR.70x.xx Udgave 01/2011 DK
96

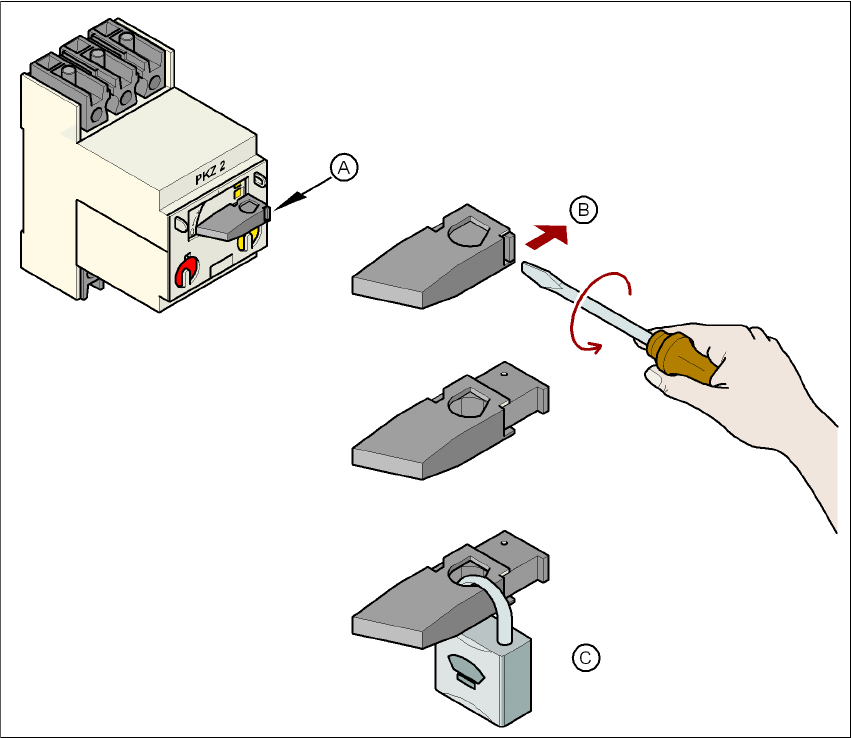

Fig. 2.10 - 2 Låsning af motorbeskyttelseskontakt
2
– Alternativ: placering af advarselsskilte
Maskinen skal altid låses med en lås, hvis det er muligt. Der findes dog situationer, hvor det
ikke er muligt at anbringe en lås, når energien skal afbrydes. I sådanne tilfælde skal der an-
bringes advarselsskilte på de strømløse maskiner for at gøre medarbejderne opmærksom
på, at maskinens strømforsyning er blevet afbrudt til serviceformål. Skiltet skal fastgøres på
en sikker måde, så det kan ses fra alle sider. Det må kun fjernes af den person, som har an-
bragt det. 2
→ Frigør den lagrede energi
(A) Drej kontaktgrebet til venstre.
(B) Tryk låsesnippen ud af kontaktgrebet med en skruetrækker.
(C) Sikre kontaktgrebet med en lås.
