4.1.4.4 Gaffeltruckens anbringelsespunkter på transportkassen eller på pallen
Anbring kun gaffeltrucken de steder, der markeret med (A) i Fig. 4.1 - 1, side 209. Det anbefales
at opbevare transportkassen eller pallen med emballagen til senere brug.
ADVARSEL 4
Transporteres automaten uden transportkasse eller palle, bør De ubetinget læse og overholde
informationerne i næste afsnit. Dermed undgår De alvorlige skader på automaten.
4
4
4
4.1.5 Transport af automaten uden transportkasse eller palle
4.1.5.1 Sikkerhedsforskrifter
ADVARSEL 4
→ Overhold gældende uheldsforebyggende forskrifter mht. transport af tungt gods.
→ Brug specielt fodtøj for at minimere fare for at fødderne kommer i klemme.
→ Læs dette afsnit igennem, før automaten transporteres, for at undgå alvorlige skader på auto-
maten.
→ Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over gulvet.
Slæber maskinens fødder på gulvet under transporten og støder de imod en forhindring, kan
gevindene til maskinens fødder blive beskadiget i automatens ramme!
4.1.5.2 Transportmiddel
Transportér automaten med en gaffeltruck med følgende specifikation:
Gaffellængde min. 1800 mm
Bærekraft min. 6000 kg
Gaffelafstand, hvis gaflen forløber parallelt med printplade-
transportretningen
420 mm
Gaffelafstand, hvis gaflen forløber på tværs af printplade-trans-
portretningen
800 mm - 900 mm
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Leveringskonfiguration og transport Fra softwareversion SR.70x.xx Udgave 01/2011 DK
214
4.1.5.3 Gaffeltruckens anbringelsespunkter på automaten
På de næste to billeder ses, hvor gaffeltrucken skal anbringes på automaten, når automaten løftes
af pallen eller skal transporteres uden palle.
HENVISNING 4
Transportér altid automaten på palle og hva. gaffeltruck, når den skal transporteres over længere
strækninger, da der ellers kan opstå skader på automaten.
Gaffel parallel med printpladetransporten 4
ADVARSEL 4
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
– Gaflen må kun være så meget åbnet, at den befinder sig inden for området af de to maskin-
fødder (frasætningsflader se Fig. 4.1 - 3
, side 215). Afstanden mellem maskinens fødder er
776 mm. Det er udtrykkeligt forbudt at øge gaffelafstanden så meget, at automaten løftes ved
maskinrammens sidedele. Dette ville føre til en deformation af maskinens ramme.
→ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og
automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-
ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.
Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten
ikke vælter, når den løftes af gaffeltrucken.
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Leveringskonfiguration og transport
215
4

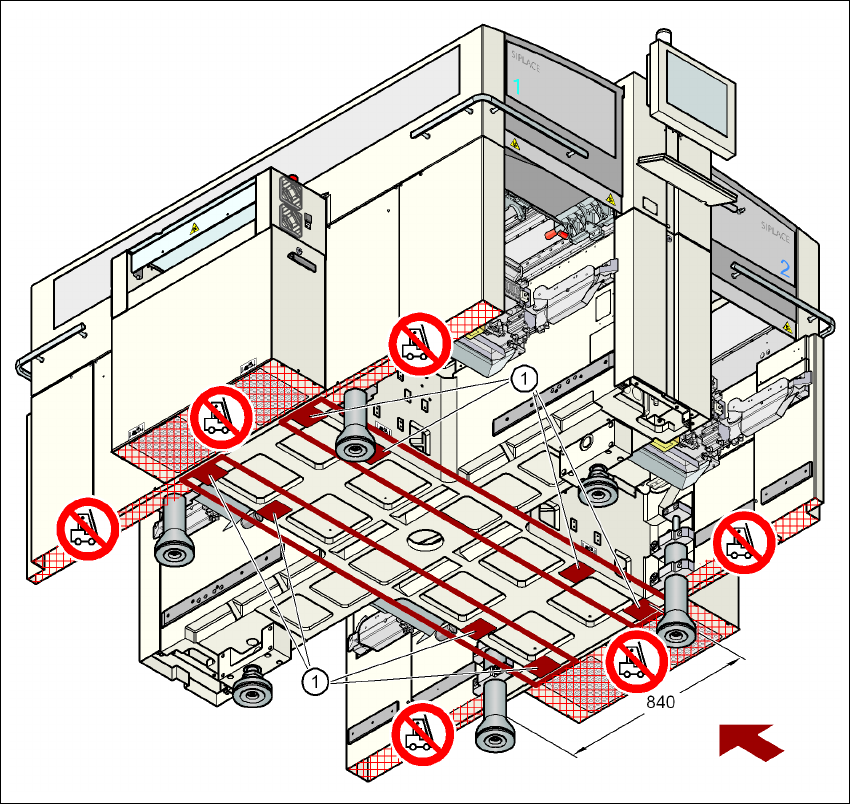

Fig. 4.1 - 3 Støtteflader - gaffel parallel med printplade-transportretningen
(1) Støtteflader til gaffeltruckens gaffel
