Opgaver på maskinen Driftsvejledning SIPLACE X-serie Brugergrænseflade Fra softwareversion SR.70x.xx Ud gave 01/2011 DK 310 Den følgende visning åbnes: 5 Fig. 5.5 - 4 Brugergrænseflade i visningen "Pipetteveksler&qu…
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Brugergrænseflade
309
5

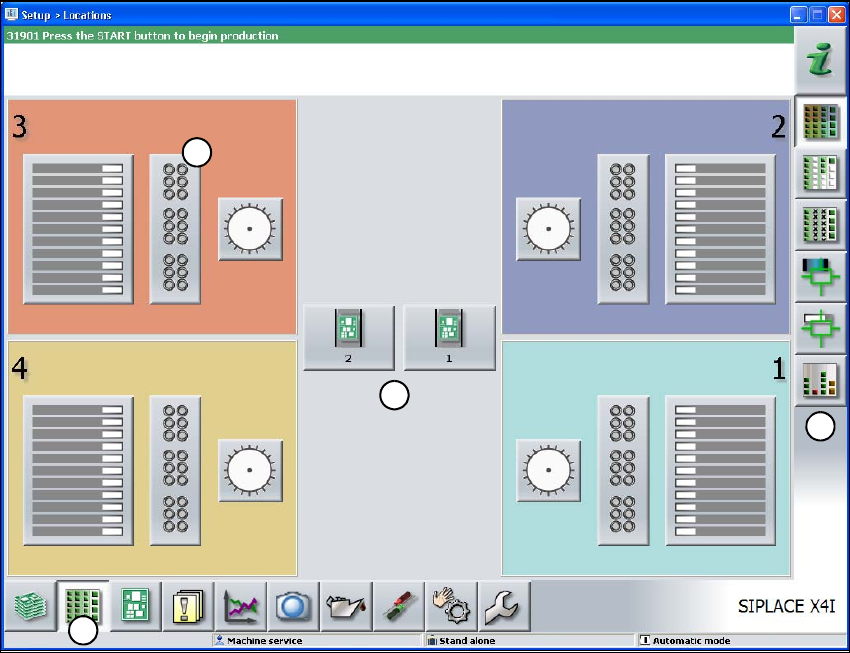

Fig. 5.5 - 3 Brugergrænseflade i visningen "Feedere, komponenter og pipetter" (SIPLACE X4I tjener som eksempel)
(1) Symbolbjælke (trykknap "Feedere, komponenter og pipetter")
(2) Lodret symbolbjælke i visningen "Feedere, komponenter og pipetter"
(3) Bearbejdningsområde med 4 portaler
(4) Trykknap til pipetteskift på portal 3
Klik f.eks. på pipetteskiftet til portal 3 (trykknap 4) for at kontrollere pipettekonfigurationen.
1
2
3
4
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Brugergrænseflade Fra softwareversion SR.70x.xx Udgave 01/2011 DK
310
Den følgende visning åbnes:
5

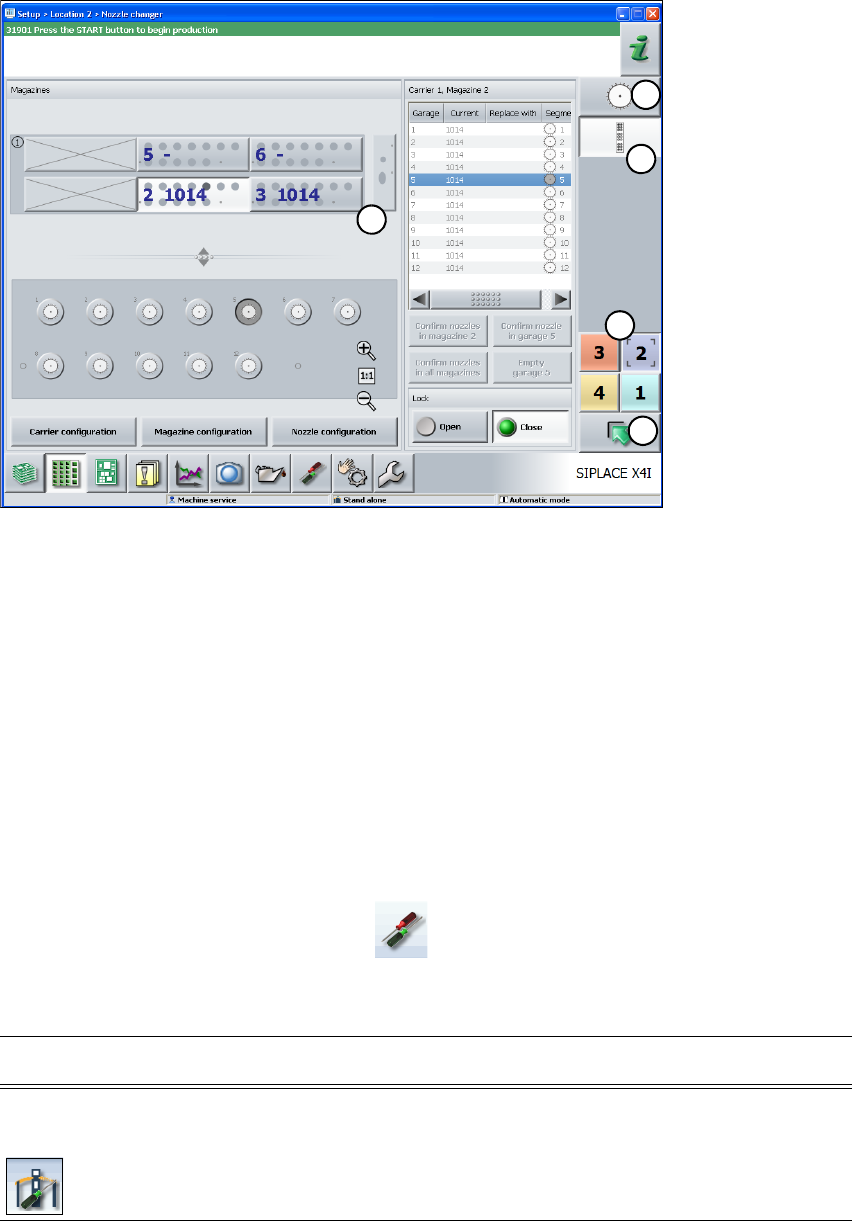

Fig. 5.5 - 4 Brugergrænseflade i visningen "Pipetteveksler" (SIPLACE X4I tjener som eksempel)
(1) Lodret symbolbjælke "Pipetteveksler"
(2) Bearbejedningsområde "Pipetteveksler"
(3) Trykknap "Et niveau højere" for at springe tilbage til den foregående visning (her: visning
"Feedere, komponenter og pipetter", se foregående illustration)
(4) Trykknapper til direkte veksel til en anden portal
(5) Trykknap til direkte veksel til "Hoved-konfiguration"
5.5.5 Indstillinger
I visningen "Indstillinger" kan De ændre forskellige brugerindstillinger, softwareoptioner og ma-
skinoptioner.
Klik i symbolbjælken på "Indstillinger" .
På den højre side vises en ekstra symbolbjælke. I efterfølgende tabel beskrives symbolerne og
indstillingerne kort.
1
5
2
3
4
Symbol Indstillinger Beskrivelse
Maskin-
indstillinger
Kun til "Advanced Production", "Machine service" eller "Service
SIPLACE".
Indstilling af driftsform og optioner (f.eks. køreoptioner).
Maskine afbrydes
Skift til styresystem.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Brugergrænseflade
311
5.5.6 Brugerorienteret betjening vha. farvede markeringer
På brugergrænsefladen kan symboler, trykknapper og visninger være fremhævet med farver. Med
de forskellige, farvede fremhævelser ser De straks, hvornår det f.eks. er nødvendigt, at operatø-
ren griber ind eller advarsler foreligger.
I stationssoftwaren bruges følgende farvemarkeringer:
5
Bruger-
indstillinger
Indstilling af betjeningsniveau (se afsnit 5.3.3, side 300).
Indstilling af sproget. Standardmæssigt kan De vælge mellem
"Tysk" og "Engelsk". Der stilles en sprog-CD til rådighed til instal-
lation af yderligere sprog.
Yderligere optioner kan indstilles fra betjeningsniveauet "Advanced
Production".
Maskinoptioner I betjeningsniveauet "Basic Production" kan De ikke ændre nogle
optioner.
Konfiguration af maskinoptioner.
Softwareoptioner Kun til "Machine service" eller "Service SIPLACE".
Forskellige testfunktioner kan aktiveres her.
Oversigt over de
forbundede, eks-
terne systemer
Visning af alle forbundede, eksterne systemer (f.eks. OIS, Se-
tupCenter). Visning af forbindelsesstatussen og den optagede
hukommelse eller sletning af de forbundede systemer.
Symbol Indstillinger Beskrivelse
Farve Tilstand Betydning
Rød Alarm Det er nødvendigt, at operatøren griber ind.
Kun i visningen "Feedere, komponenter og pipetter".
Orange Advarsel Der foreligger en henvisning til operatøren.
Det er dog ikke nødvendigt, at operatøren griber umiddelbart
ind.
Kun i visningen "Feedere, komponenter og pipetter".
Grøn under bearbejd-
ning
Symboler eller trykknap har kontrol over maskinen, og tilstan-
den er i orden.
Kun i visningerne "Basic Production", "Feedere, komponenter
og pipetter", "PCB", "Sensorer og funktioner kontrolleres" og
"Service".
Grøn blinker Venter på PCB Erstatter tilstanden "Busy", hvis maskinen er klar i produkti-
onsdriften, men ikke producerer, fordi der ikke er nogen PCB.
Læg en PCB ind.
Kun i visningen "Basic Production".
