Driftsvejledning SIPLACE X-serie Driftssikkerhed Fra softwareversion SR.70x.xx Udgave 01/2011 DK Automat ens energitilstand når hovedafbryde ren er slået fra 89 2.9 Automatens energitilst and når hovedafbryderen er slået…
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Spærring af tryklufttilførsel og trykfald Fra softwareversion SR.70x.xx Udgave 01/2011 DK
88

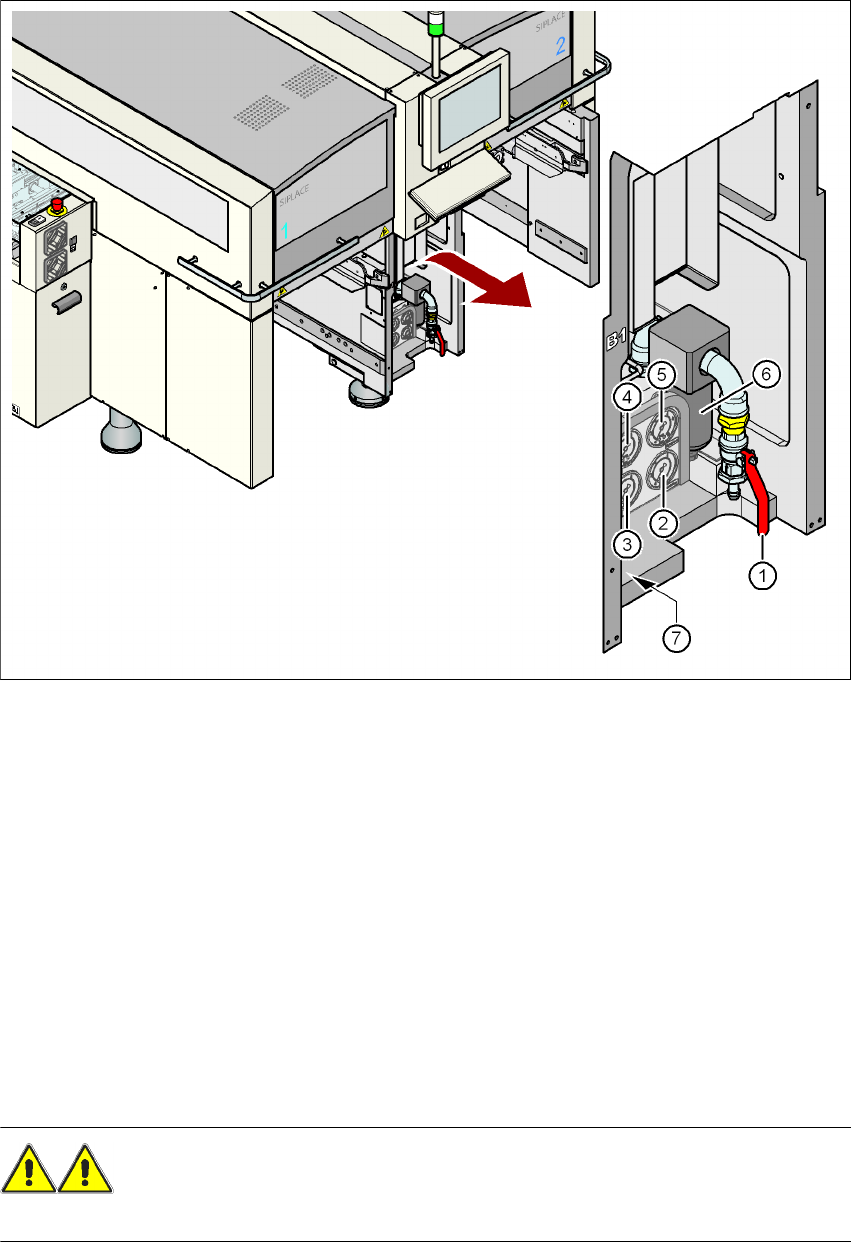

Fig. 2.8 - 1 Trykluftenhed på automaten
(1) Afspærringshane
(2) Manometer til visning af forsyningstryk til maskinkomponenterne
Indstillet tryk: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer til visning af forsyningstryk til portalfordelerne
Indstillet tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer til visning af forsyningstryk til bulkcase-feedermodulerne
Indstillet tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer til indgangstryk
Indstillet tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(6) Trykluftfilter
(7) Unbracoskrue til fastgørelse af pneumatikmodulet
ADVARSEL
Løsne aldrig trykluftledningerne, når de er under tryk. Fare for kvæstelser! 2
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Automatens energitilstand når hovedafbryderen er slået fra
89
2.9 Automatens energitilstand når hovedafbryderen er
slået fra
2

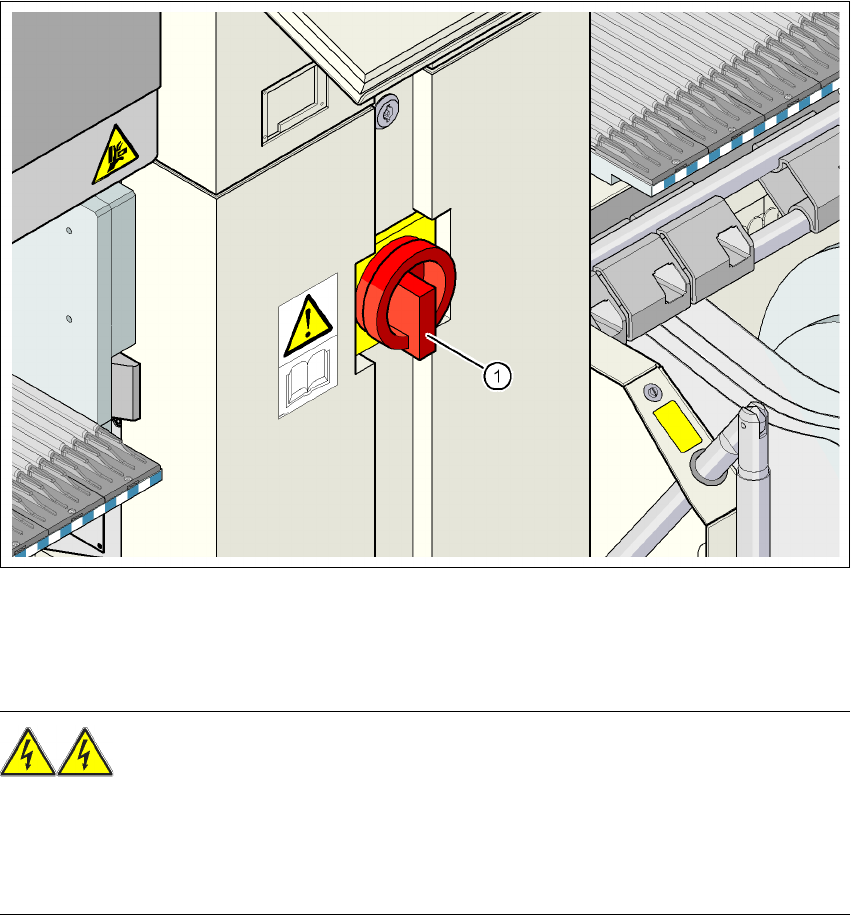

Fig. 2.9 - 1 Position af strømforsyningen på automaten
2
ADVARSEL
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ hhv.
3 x 415 V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører derfor livsfarlige spændinger
- også selv om hovedafbryderen er slået fra. Ukorrekt håndtering af denne automat kan derfor
medføre livsfarlige eller alvorlige kvæstelser samt alvorlig tingskade. 2
→ Overhold gældende uheldsforebyggende forskrifter og DIN-forskrifter (især DIN EN 60 204,
del 1).
→ Afdækningskappen over strømforsynigsmodulet må kun åbnes af kvalificeret og skolet per-
sonale.
(1) Hovedafbryder
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion SR.70x.xx Udgave 01/2011 DK
90
2.9.1 Hovedafbryder slået fra - automat forbundet til net med klemme
ADVARSEL
Følgende komponenter fører livsfarlige spændinger, selv om hovedafbryderen er slået fra:
– Kabeltilslutningsklemme L1, L2 og L3 til hovedafbryder Q1 (se Fig. 2.9 - 2
, side 91)
– Servicestikdåse X102 (se Fig. 2.9 - 2
, side 91)
– Sikringsautomat F1 for servicestikdåsen (se Fig. 2.9 - 2
, side 91)
– Netfilter Z1 (se Fig. 2.9 - 3
, side 92)
– Afladedrossel L20 med sikringer F21, F22 og F23 (se Fig. 2.9 - 3
, side 92)
– Klemmefelt X100 for tilslutning af netforsyningskablet (se Fig. 2.9 - 3
, side 92)
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er brune.
