Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie Opstilling af automaten Fra softwar eversion SR.70x.xx Udgave 0 1/2011 DK 282 4.3.20 Korrosionsbeskyt telsesmiddel fjernes fra føringsskinnerne Automaterne er b…
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
281
4
Fig. 4.3 - 33 Midterste maskinfod positioneres og sikres med kontramøtrik
→ Kontrollér endnu en gang med maskinens vaterpas, at automaten er positioneret nøjagtigt.
→ Spænd kontramøtrikken M24 (pos. 3) med gaffelnøglen SW65.
4.3.19 Transportsikringer fjernes
– Fjern alle transportsikringer fra portalakserne.
(1) Afstandsstykke
(2) Midterste maskinfod
(3) Kontramøtrik M24
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
282
4.3.20 Korrosionsbeskyttelsesmiddel fjernes fra føringsskinnerne
Automaterne er blevet behandlet med et korrosionsbeskyttelsesmiddel før udleveringen.
VÆR FORSIGTIG 4
– Fjern derfor korrosionsbeskyttelsen fra alle aksler og lejer, når maskinens aksler bevæges
ved den første ibrugtagning.
– Smør alle aksler og lejer med det fedt, der er angivet i vedligeholdelsesvejledningen.
Blandes korrosionsbeskyttelsesmidlet med akslernes lejefedt, kan dette være med til at reducere
lejernes og føringsskinnernes levetid betydeligt.
VÆR FORSIGTIG 4
Når styreskinnerne og målestokkene rengøres, må der under ingen omstændigheder komme
alkohol ind i styrevognen. Alkohol ødelægger lejefedtet i styrevognen.
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Tilpasning af komponentvogn til PCB-transporthøjde
283
4.4 Tilpasning af komponentvogn til PCB-transport-
højde
Komponentvognen til X-feedermodulerne kan indstilles på følgende printplade-transporthøjder i
en håndevending:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (standardhøjde)
950 mm ± 15 mm (SMEMA-højde) 4
4

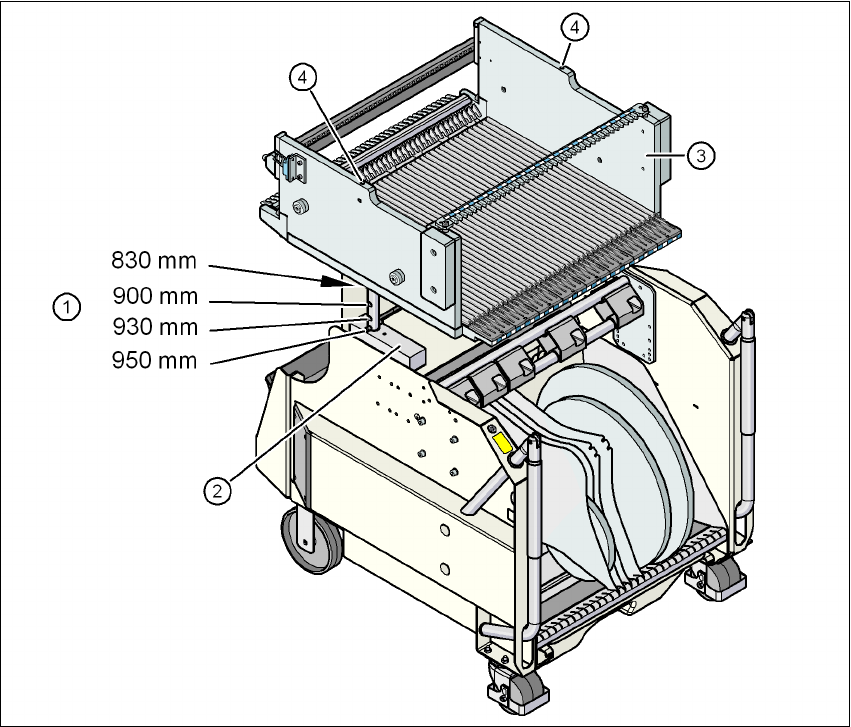

Fig. 4.4 - 1 Komponentvogn (SIPLACE X-serie) med en PCB-transporthøjde på 950 mm
(1) Boringer for PCB-transporthøjderne 900, 930 og 950 mm i føringssøjlerne
Ved 830 mm transporthøjde ligger komponentbordet på klodsen (2).
(2) Klods
(3) Komponentbord
(4) M8-boringer til fastgørelse af monteringshjælpen
