Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie Opstilling af automaten Fra softwar eversion SR.70x.xx Udgave 0 1/2011 DK 270 4.3.16 Afst andsmål for maskinføddern e og de faste PCB-tran sportkanter 4.3.16.1 …
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
269
4

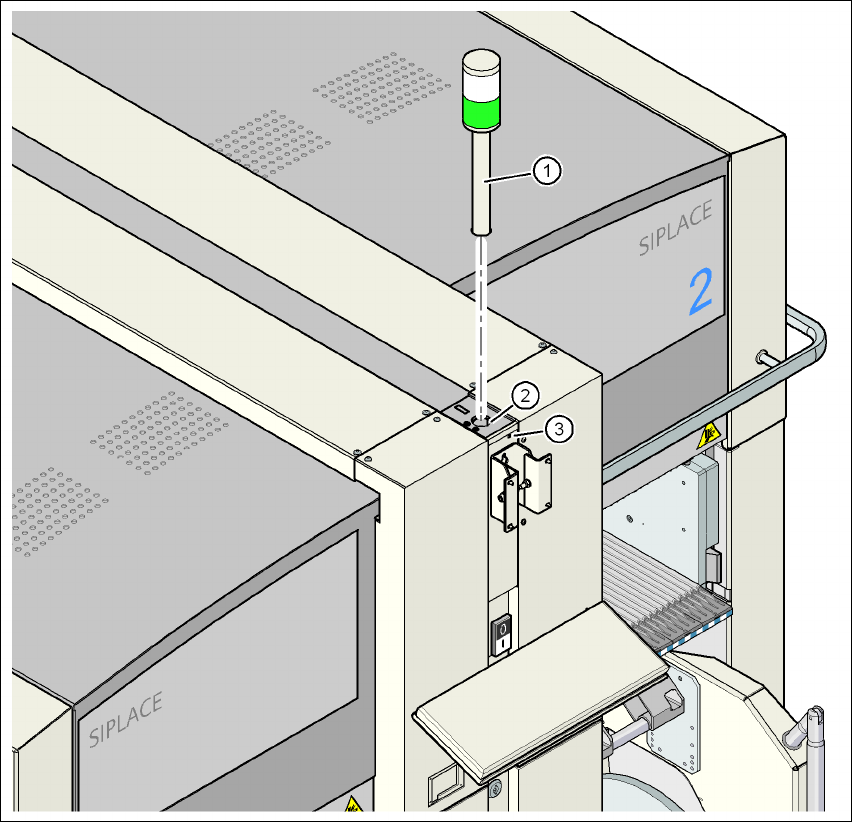

Fig. 4.3 - 22 Kontrollampe monteres
(1) Kontrollampe
(2) Boring til kontrollampen
(3) Boring til låseskruen
4.3.15 Fastgørelse af monitorer
→ Fastgør monitorerne og tilslut kablerne.
→ Kontrollér kabeltilslutningerne
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
270
4.3.16 Afstandsmål for maskinfødderne og de faste PCB-transportkanter
4.3.16.1 Afstandsmål for maskinfødderne og den faste, højre transportkant
på PCB-enkelttransporten
4
Fig. 4.3 - 23 Afstandsmål for maskinfødderne og den faste, højre transportkant på PCB-enkelttransporten
i millimeter - standardtransportbredde
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
271
4.3.16.2 Afstandsmål for maskinfødderne og den faste, venstre transportkant
på PCB-enkelttransporten
4
Fig. 4.3 - 24 Afstandsmål for maskinfødderne og den faste, venstre transportkant på PCB-enkelttransporten
i millimeter - standardtransportbredde
