Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler 183 3.9.2.10 T apefeedermodul 88 mm X 3 Fig. 3.9 - 12 T apefeedermodul 88 mm X 3 3 Tapefeederm o…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
182
3.9.2.9 Tapefeedermodul 72 mm X
3
Fig. 3.9 - 11 Tapefeedermodul 72 mm X
3
3
3
Tapefeedermodul 72 mm X artikel-nr. 00141277-xx
Tapefeedermodul 72 mm X med splejsesensor artikel-nr. 00141297-xx
Bredde 81,6
Belægning af feedermodul-placeringssted 7
Transportskridtvidde fra 4 mm til 80 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
183
3.9.2.10 Tapefeedermodul 88 mm X
3
Fig. 3.9 - 12 Tapefeedermodul 88 mm X
3
3
Tapefeedermodul 88 mm X artikel-nr. 00141278-xx
Tapefeedermodul 88 mm X med splejsesensor artikel-nr. 00141298-xx
Bredde 105,2 mm
Belægning af feedermodul-placeringssted 9
Transportskridtvidde fra 4 mm til 96 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
184
3.9.3 Linear Dipping Unit X (LDU X)
Artikel-nr. 00117011-xx Linear Dip moduler for Flux / LDU-X
Artikel-nr. dipplader se afsnit 3.9.3.5
, side 186
3

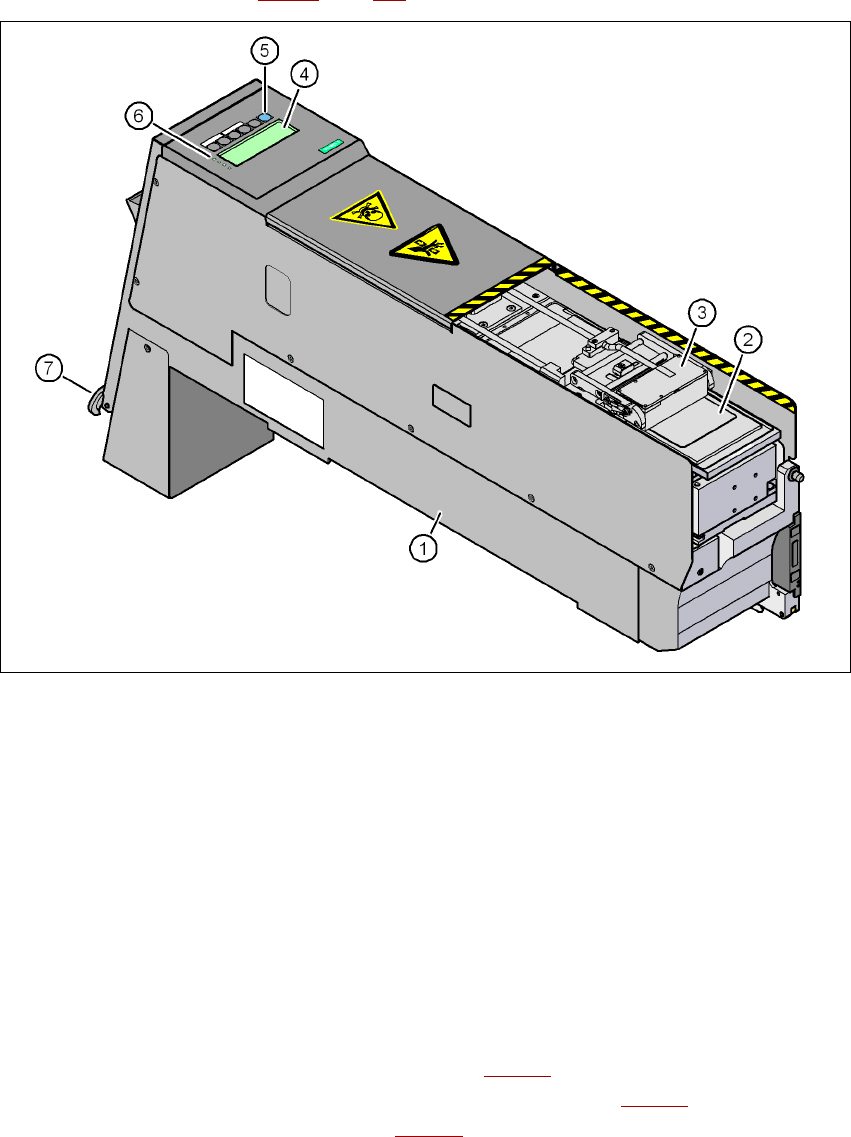

Fig. 3.9 - 13 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dipplade
(3) Flusmiddelbeholder
(4) Felt til visning (4 linjer à 20 tegn)
(5) Betjeningsfelt med 6 folieknapper
(6) LED til statusvisninger
(7) NØD-STOP-knap
3.9.3.1 Beskrivelse
Linear Dipping Unit X (lineær dipenhed X, pos. 1 i Fig. 3.9 - 13) bruges til at fugte Flip-Chips og
CSP komponenter med flusmiddel. Flusmiddelbeholderen pos. 3 i Fig. 3.9 - 13
) glider i en lineær
bevægelse hen over dippladen (pos. 2 i Fig. 3.9 - 13
) og påfører flusmiddel i en defineret lagtyk-
kelse i dippladens fordybning. Parametrene til fugtning af en komponent med flusmiddel fastlæg-
