Opgaver på maskinen Driftsvejledning SIPLACE X-serie Sporfejl undgås Fra softwareversion SR.70x.xx Udgave 01/2011 DK 342 5.13.3 Komponent-koordinat system og opt agningsvinkel 5 Fig. 5.13 - 1 Kompon entens position og op…
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sporfejl undgås
341
5.13 Sporfejl undgås
5.13.1 Generelt
→ Vær opmærksom på, at området omkring feedermodulerne er rene og at der ikke findes løse
komponenter i transportområdet eller under feedermodulerne.
→ Påfyld komponenter rettidigt.
→ Splejs tapene rettidigt. Normalt betyder dette, at De skal forberede splejsematerialet, når der
er ca. 1,5 m tape tilbage på rullen.
→ Håndtér feedermodulerne forsigtigt, når De anbringer disse på eller fjerner disse fra kompo-
nent-bordet, da det drejer sig om præcisionsapparater.
→ Sænk hentevinduet ved X-feedermodulerne, da dette nemt kan beskadiges i løftet tilstand.
HENVISNING 5
Et løftet hentevindue fører til en mærkbar foringelse af hentekvaliteten.
→ Kontrollér at hentepositionen for komponenterne er indstillet rigtigt på feedermodulerne.
5.13.2 Undgå sporfejl ved tapecontainer
→ Anbring skillepladerne rigtigt (se Fig. 5.9 - 3, side 326).
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Sporfejl undgås Fra softwareversion SR.70x.xx Udgave 01/2011 DK
342
5.13.3 Komponent-koordinatsystem og optagningsvinkel
5

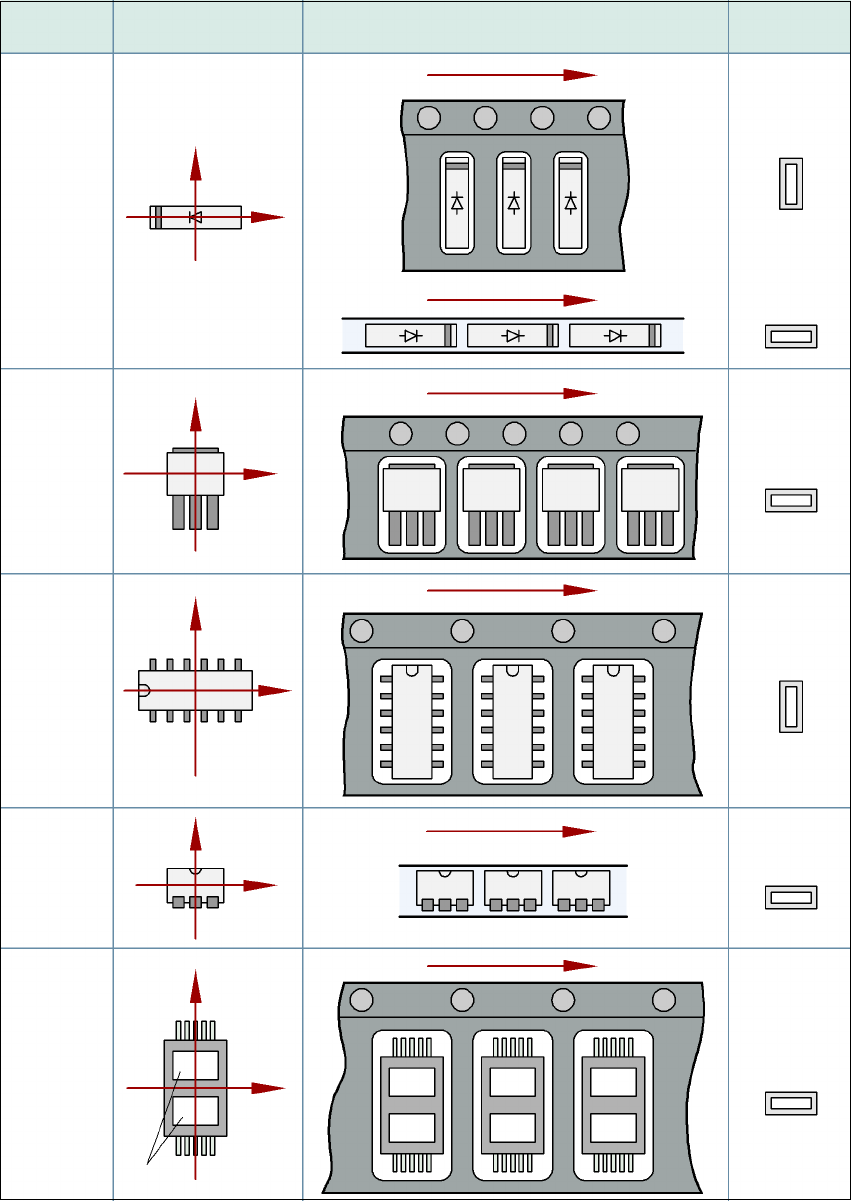

Fig. 5.13 - 1 Komponentens position og optagningsvinkel
Special-
komponent
Stang-
magasin:
Chip-
komponenter
polet
0402
2220
Anoden skal være ret-
tet hen imod den posi-
tive X-akse.
Hustype 0°-beskrivelsesposition
Position i tilførslen
Optagningsvinkel/
Pipettevinkel
Tape:
SOT 23
Stang-
magasin:
Tape:
Tape:
SO-IC
DIL-IC
SOT 194
Tape:
Huller
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponenter påfyldes
343
5.14 Komponenter påfyldes
Informationer vedr. påfyldning af komponenter med og uden stregkode findes i Online-hjælpen.
→ Vær ved tapefeedermoduler opmærksom på, at De altid skal sørge for at splejse en ny tape
i god tid, så feedermodulerne ikke bliver tomme.
→ Splejs heller ikke tapene for tidligt. Hvis De ruller enden af den gamle tape op på den nye rulle
efter splejsningen, kan rullen med den nye tape nemlig blive for stor, hvorved tapen glider af
rullen og sætter sig fast. Dette fører til optagningsfejl og lange maskinstop.
