Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler 179 3.9.2.6 T apefeedermodul 32 mm X 3 Fig. 3.9 - 8 T apefeedermodul 32 mm X 3 3 Tapefeederm odu…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
178
3.9.2.5 Tapefeedermodul 24 mm X
3
Fig. 3.9 - 7 Tapefeedermodul 24 mm X
3
3
3
Tapefeedermodul 24 mm X artikel-nr. 00141273-xx
Tapefeedermodul 24 mm X med splejsesensor artikel-nr. 00141293-xx
Bredde 34,4 mm
Belægning af feedermodul-placeringssted 3
Transportskridtvidde fra 4 mm til 32 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
179

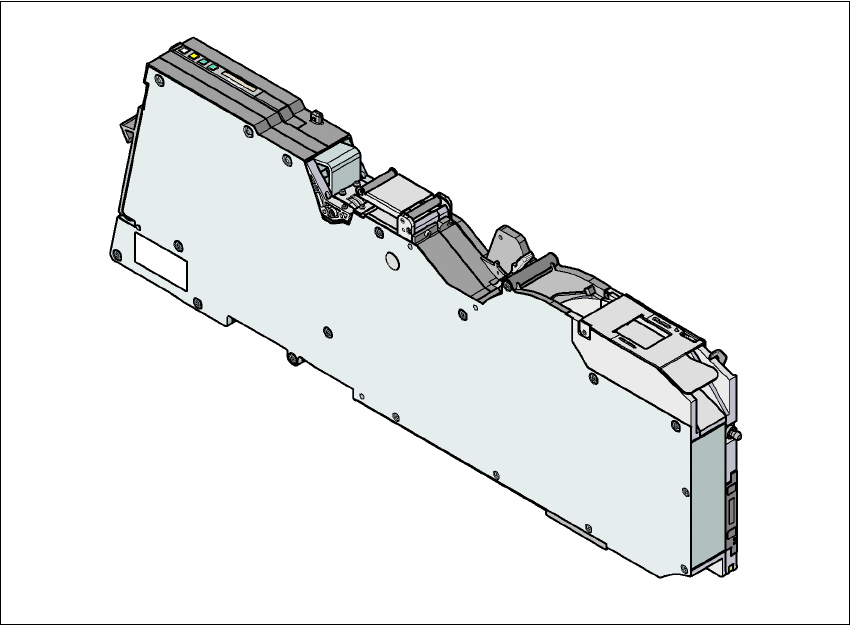

3.9.2.6 Tapefeedermodul 32 mm X
3
Fig. 3.9 - 8 Tapefeedermodul 32 mm X
3
3
Tapefeedermodul 32 mm X artikel-nr. 00141274-xx
Tapefeedermodul 32 mm X med splejsesensor artikel-nr. 00141294-xx
Bredde 46,2 mm
Belægning af feedermodul-placeringssted 4
Transportskridtvidde fra 4 mm til 40 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
180
3.9.2.7 Tapefeedermodul 44 mm X
3
Fig. 3.9 - 9 Tapefeedermodul 44 mm X
3
3
3
3
Tapefeedermodul 44 mm X artikel-nr. 00141275-xx
Tapefeedermodul 44 mm X med splejsesensor artikel-nr. 00141295-xx
Bredde 58,0
Belægning af feedermodul-placeringssted 5
Transportskridtvidde fra 4 mm til 52 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
