Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
357
6.1.1.7 Montering
Pipettevekslerne på X4I-automaten (se Fig. 6.1 - 2, side 353) og pipettevekslerne "Række 1" på
X4-, X3- og X2-automaten (se Fig. 6.1 - 3
, 6.1 - 4 og fra side 6.1 - 5 354) er fastgjort til kompo-
nentvogn-indtrækningsanordningen. Ved SIPLACE X4-, X3- og X2-automaterne kan en ekstra pi-
petteveksler installeres. For denne pipetteveksleren "Række 2" findes et montagesæt. Det består
af aftrækningsanordningen og udsmidningsbeholderen til pipetter (se afsnit 6.1.1.11
, side 361).
6

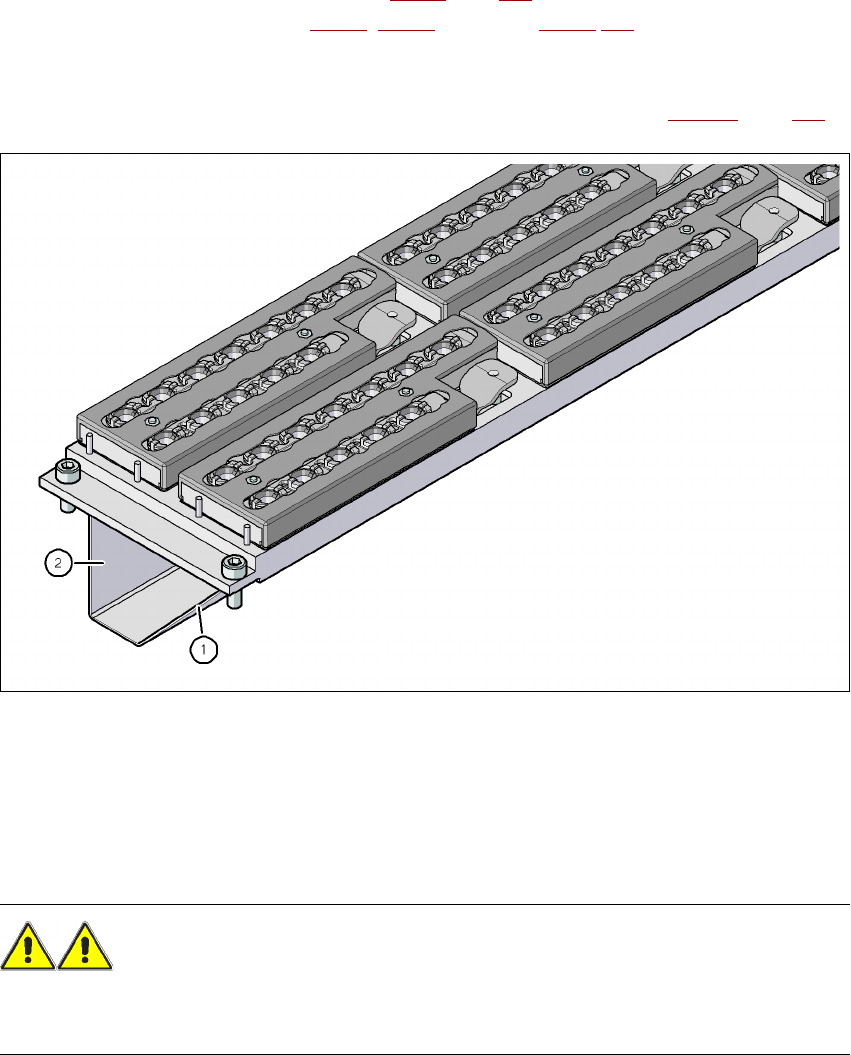

Fig. 6.1 - 6 Monteringsposition
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side viser i retning printpladetransport
→ Indstil pipetteveksleren på en sådan måde, at den skrå side viser hen imod komponentvogn-
indtrækningsanordningen.
ADVARSEL 6
– Installér kun den tilhørende pipetteveksler til hvert bestykningshoved. Ved blandede konfigu-
rationer er der fare for hovedcrash!
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
358
6.1.1.8 Betjeningsforskrifter
→ Fyld et magasin første gang med en bestemt pipettetype og mærk det med en etiket.
HENVISNING 6
Fyld magasinerne op uden for maskinen og skift altid kun hele magasiner. 6
→ Åben låsepladen og stik pipetterne ind i pipettegaragerne.
→ Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
VÆR FORSIGTIG 6
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 6
HENVISNING 6
Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer. Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mel-
lemrum.
→ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.1.9 Udskiftning af magasin
→ Tryk på armen (pos. 1 i Fig. 6.1 - 7, side 356) for at løse magasinet fra trykknapkuglerne (pos.
5 i Fig. 6.1 - 7
, side 356). Løft magasinet ud af holderen.
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
359
ADVARSEL 6
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 7
) kan føre til bestykningshovedcrash.
Kontrollér derfor, at armene ikke står ud over magasinerne.
6
Fig. 6.1 - 7 Pipetteveksler til SpeedStar - udskiftning af magasin
(1) Arm til løftning af magasinet
(2) Cylinderstift, griber ind i magasinets boring
(3) Fjederstift til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapkugle
(6) Cylinderstift, griber ind i magasinets aflange hul
(7) Låseplade i position "Magasin låst"
