Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
379
6.1.3.6 Montering
Pipetteveksleren er fastgjort på komponentvogn-indtrækningsanordningen.
6
Fig. 6.1 - 25 Monteringsposition
(1) Markeringsboring
(2) Operatørside
(3) Pil peger i retning PCB-transport
6
→ Indstil pipetteveksleren på en sådan måde, at markeringsboringen (pos. 1) ligger til venstre
set ud fra operatørens blikvinkel.
ADVARSEL 6
Installér kun den tilhørende pipetteveksler til hvert bestykningshoved. Ved blandede konfiguratio-
ner er der fare for hovedcrash!
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
380
6.1.3.7 Pipetteveksler til TwinStar i bestykningsområde med 2 portaler og
tilkørt MTC
Artikel-nr. 00119747-xx Holder pipetteveksler TwinStar, X-serie med MTC
Kombineres TwinStar og MTC i bestykningsområder med to portaler, kan man ikke anvende stan-
dardpipetteveksleren for TwinStar. Dette gælder følgende placeringssteder:
– X4: placeringssteder 2 og 4
– X3: placeringssted 4
I dette tilfælde anvendes den optionale pipetteveksler for TwinStar i bestykningsområde med 2
portaler og tilkørt MTC.
HENVISNING 6
Vær under brug af denne pipetteveksleroption opmærksom på, at De maks. kan forarbejde kom-
ponentstørrelser på 85 x 85 mm² og 125 x 10 mm².
6
Fig. 6.1 - 26 Pipetteveksler til TwinStar i bestykningsområde med 2 portaler og tilkørt MTC
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
381
6.1.3.8 Pipetteveksler 2 til SIPLACE TwinStar
Artikel-nr. 00119717-xx Pipetteveksler 2, TwinStar
Denne pipetteveksler kan rumme op til 10 pipettemagasiner. Alle andre tekniske data er identiske
med den 1. pipetteveksler.
6.1.3.9 Komponent-udsmidningsbeholder til SIPLACE TwinStar
En komponent-udsmidningsbeholder kan installeres til SIPLACE TwinStar. Den er positioneret
ved siden af Fine-Pitch-visionssystemet (se Pos. 4 i Fig. 6.1 - 23
, side 377 og 6.1 - 24, side 378).
6

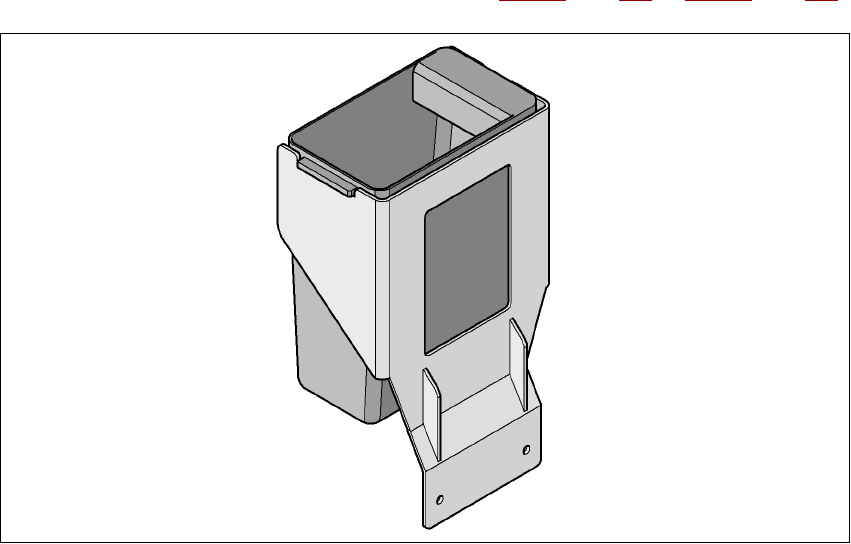

Fig. 6.1 - 27 Komponent-udsmidningsbeholder til SIPLACE TwinStar
6.1.3.10 Gribere og specialpipetter
SIPLACE-automater forarbejder ikke kun standard-SMT-spektret, men også komponenter i gen-
nemstikningsmonteringsteknik (Through Hole Technology) og OSC-komponenter (Odd Shaped
Components). Parallelt hermed udvikler ASM AS kontinuerligt specialpipetter og gribere.
Specialpipetter tilbydes til alle bestykningshoveder, så bestykningsordrene kan køres i gennem
med maks. hastighed, præcision og fleksibilitet. Brug af automatiske pipettevekslere reducerer
desuden klargøringstiderne, der er forbundet med et produktskift.
Til Pick&Place-hovederne tilbyder ASM AS mekaniske gribere. Komponenter, hvis overflade ikke
er egnet til opsugning via pipetter, hentes af mekaniske gribere og bestykkes. Der findes to typer
gribere, der kan inddeles i to grupper, afhængigt af funktionen:
