Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
372
ADVARSEL 6
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 18
) kan føre til bestykningshovedcrash.
Kontrollér derfor, at armene ikke står ud over magasinerne.
6
Fig. 6.1 - 18 Udskiftning af magasin
(1) Arm til løftning af magasinet
(2) Cylinderstift, griber ind i magasinets boring
(3) Fjederstift til at udløse mikrokontakt til magasinregistrering og sikkerhedssløjfe
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapkugle
(6) Cylinderstift, griber ind i magasinets aflange hul
(7) Låseplade i position "Magasin låst"
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
373
HENVISNING 6
– Forskyd låsepladen i position "Magasin låst".
– Indstil magasinet - før det sættes i - på en sådan måde, at centreringsstifterne (pos. 2 og 6 i
Fig. 6.1 - 18, side 372) kan glide ind i centreringsboringen og ind i det aflange hul.
→ Anbring magasinet på trykknapkuglerne (pos. 5 i Fig 6.1 - 18
, side 372).
→ Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.2.10 Registrering af position
Hvert magasin til pipetteveksleren har to pasmærker, en til bestemmelse af positionen og en til
bestemmelse af vinkelpositionen.
6
Fig. 6.1 - 19 Pipettemagasin - pasmærker til bestemmelse af positionen og vinkelpositionen
(1) Låseplade i position "Magasin åben"
(2) Pasmærke til bestemmelse af vinkelpositionen
(3) Pasmærke til bestemmelse af positionen
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
374
6.1.2.11 Pipetteveksler "Række 2" til SIPLACE MultiStar og SpeedStar
Artikel-nr. 00119742-xx Pipetteveksler 2 CPP, X-serie
Pipetteveksleren "Række 2" kan installeres på følgende placeringssteder:
X4-automat: Placeringssteder 1, 2, 3 og 4 (se Fig. 6.1 - 14
, side 367)
X3-automat: Placeringssteder 1, 3 og 4 (se Fig. 6.1 - 15
, side 368)
X2-automat: Placeringssteder 1 og 3 (se Fig. 6.1 - 16
, side 369)
Eftermonteringspakken indeholder udover pipetteveksleren et monteringssæt.
6

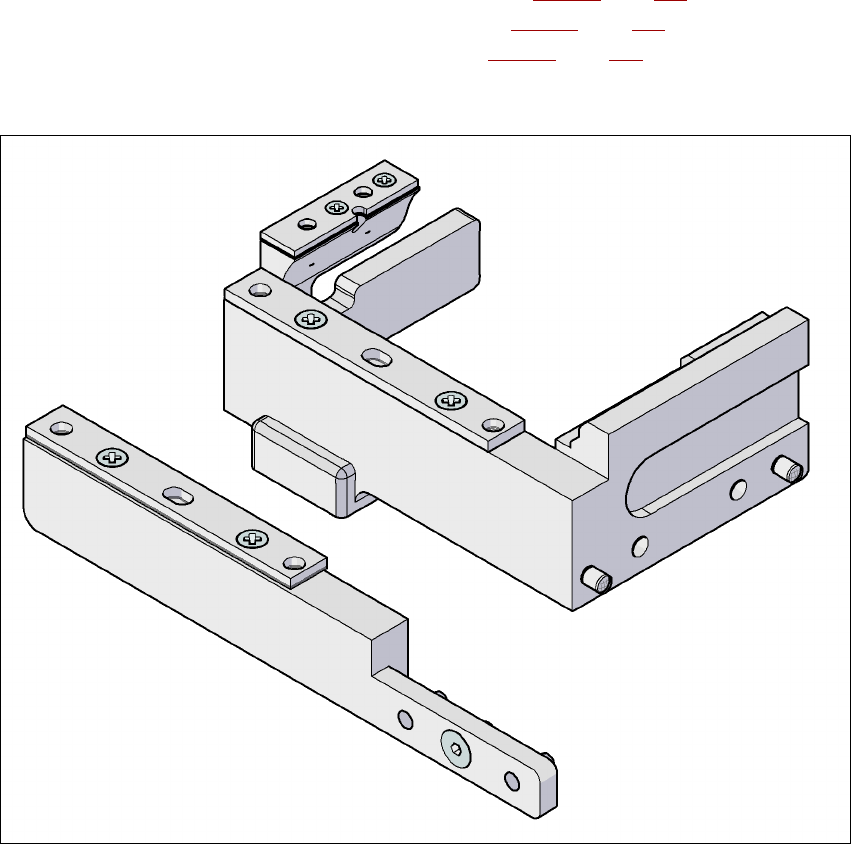

Fig. 6.1 - 20 Montagesæt for pipetteveksleren "Række 2"
