Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie Opstilling af automaten Fra softwar eversion SR.70x.xx Udgave 0 1/2011 DK 244 4.3.8 Inst allation af akseenhed 4.3.8.1 Akseenhed X2 (port al 1 og portal 3) - el…
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
243
4.3.7.7 Installation af sikkerhedsafdækningsplade "nede"
Automaterne udleveres kun med en sikkerhedsafdækningsplade "nede". Monteres automaterne
i en linie, bortfalder sikkerhedsafdækningspladen mellem de umiddelbart tilstødende ud- og ind-
gangstransporter.
ADVARSEL 4
Montér principielt sikkerhedsafdækningspladen "nede" (artikel-nr. 03045426-xx) med 4 unbraco-
skruer M4x12 på inputsiden på den første automat og på outputsiden på den sidste automat i en
linie. Dermed forhindres, at deres personale kan gribe ubeføjet ind i automaten.
4

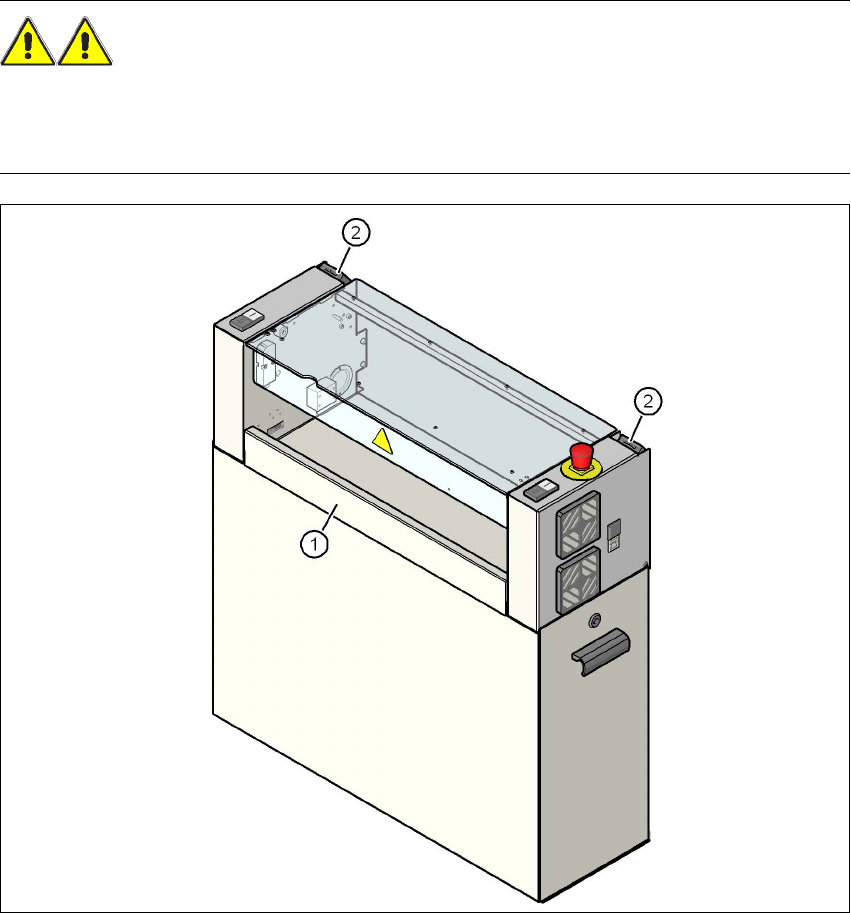

Fig. 4.3 - 10 Montering af sikkerhedsafdækningsplade "nede" på PCB-outputsiden
(1) Sikkerhedsafdækningsplade "nede", artikel-nr. 03045426-xx
(2) Beskyttelseskappekontakt
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
244
4.3.8 Installation af akseenhed
4.3.8.1 Akseenhed X2 (portal 1 og portal 3) - elektriske tilslutningssteder
4

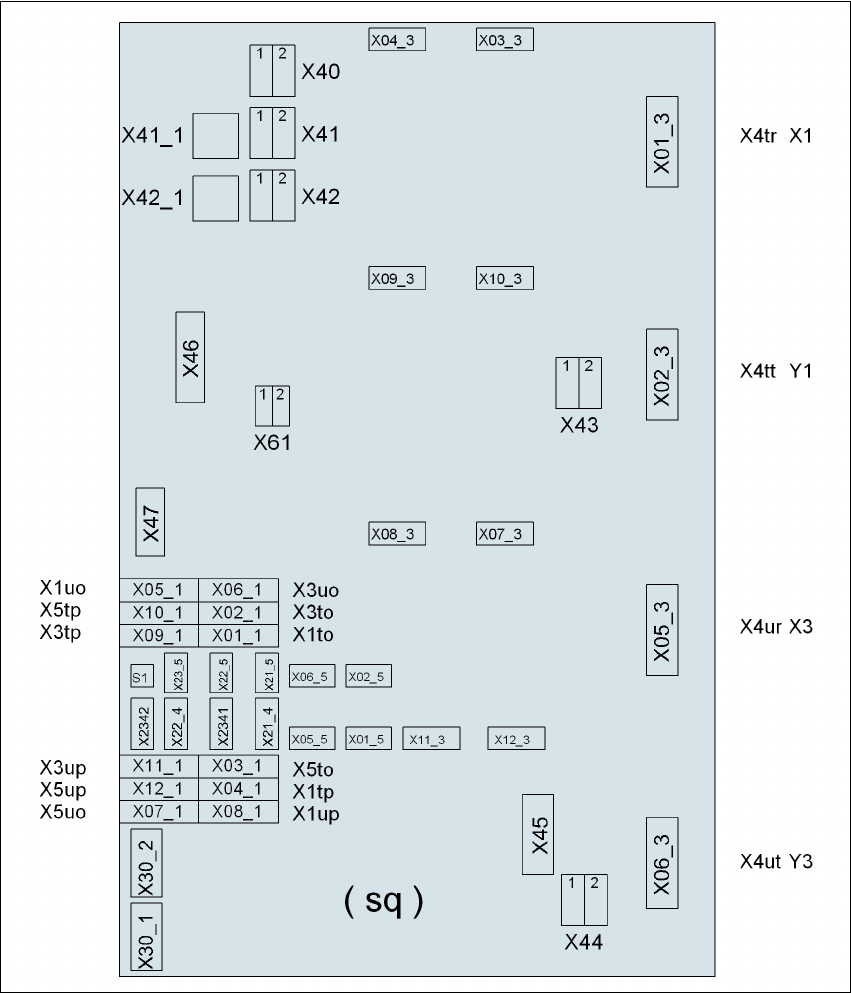

Fig. 4.3 - 11 Akseenhed X2 (portal 1 og portal 3), bagside - elektriske tilslutningssteder
Stik
Stik
Stik
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
245
4.3.8.2 Akseenhed X2 (portal 1 og portal 3) - tilslutning af stik
→ Tilslut de elektriske kabler efter følgende skema:
4
Akseenhed stik Tilslutningskabel Henvisning
Stik Kabel
X41_1sq X41_1sq 03050899 Stik trykkes på plads
X42_1sq X42_1sq 03050899 Stik trykkes på plads
X45sq X45sq 03050900-W1 Stik trykkes på plads
X46sq X46sq
03050900-W2
03050900-W3
Stik trykkes på plads
X47sq X47sq
03050900-W4
03050900-W5
Stik trykkes på plads
X01_3sq X4tr 03050891 Stik trykkes på plads
X02_3sq X4tt 03050892 Stik trykkes på plads
X05_3sq X4ur 03050901 Stik trykkes på plads
X06_3sq X4ut 03050902 Stik trykkes på plads
X01_1sq X1to 03009791 Stikkes helt i
X02_1sq X3to 03009792 Stikkes helt i
X03_1sq X5to 03009793 Stikkes helt i
X04_1sq X1tp 03009794 Stikkes helt i
X05_1sq X1uo 03009811 Stikkes helt i
X06_1sq X3uo 03009812 Stikkes helt i
X07_1sq X5uo 03009813 Stikkes helt i
X08_1sq X1up 03009814 Stikkes helt i
X09_1sq X3tp 03009795 Stikkes helt i
X10_1sq X5tp 03009796 Stikkes helt i
X11_1sq X3up 03009815 Stikkes helt i
X12_1sq X5up 03009816 Stikkes helt i
X03_3sq X03_3sq 03050893 Stik trykkes på plads
X04_3sq X04_3sq 03050894 Stik trykkes på plads
X07_3sq X07_3sq 03050903 Stik trykkes på plads
X08_3sq X08_3sq 03050904 Stik trykkes på plads
