3.3.4.3 Rangeringsafstand for komponentvognen på X3-automaten
3
3
Fig. 3.3 - 8 Rangeringsafstand for komponentvognen på X3-automaten
Rangeringsafstanden R for komponentvognen på X3-automaten er:
– i placeringssted 1, 3 og 4
750 mm, hvis grebene er klappet ned og
1050 mm, hvis grebene er klappet op,
– i placeringssted 2
600 mm, hvis grebene er klappet ned og
900 mm, hvis grebene er klappet op.
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Mål og vægt
117
3.3.4.4 Rangeringsafstand for komponentvognen på X2-automaten
3
3

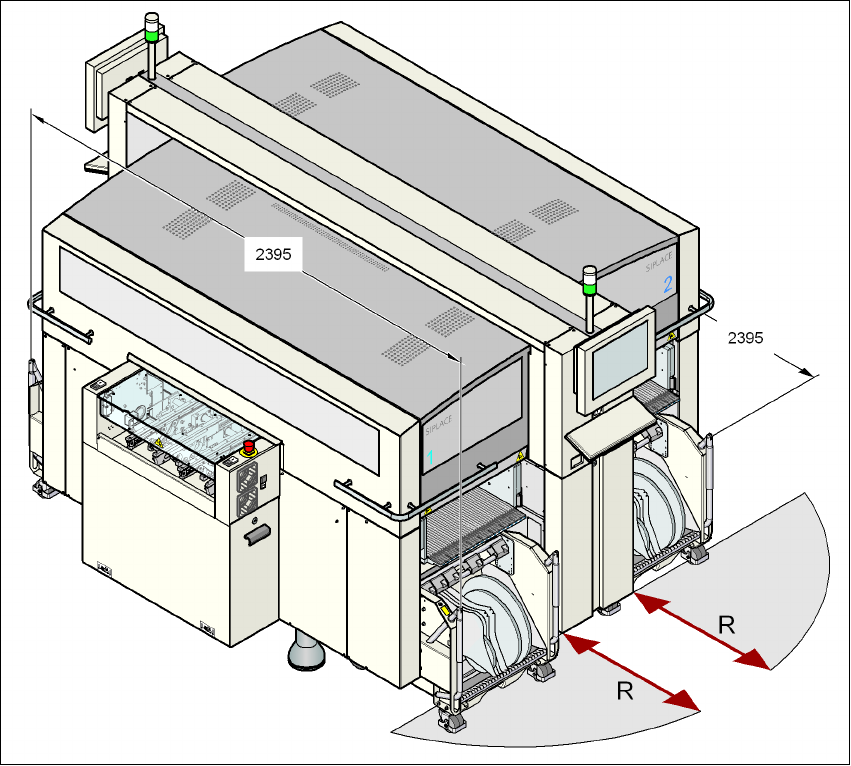

Fig. 3.3 - 9 Rangeringsafstand for komponentvognen på X2-automaten
Rangeringsafstanden R for komponentvognen på X2-automaten er:
– i placeringssted 2 og 4
600 mm, hvis grebene er klappet ned og
900 mm, hvis grebene er klappet op,
– i placeringssted 1 og 3
750 mm, hvis grebene er klappet ned og
1050 mm, hvis grebene er klappet op.
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Mål og vægt Fra softwareversion SR.70x.xx Udgave 01/2011 DK
118
3.3.5 Tyngdepunkt
3
3
3

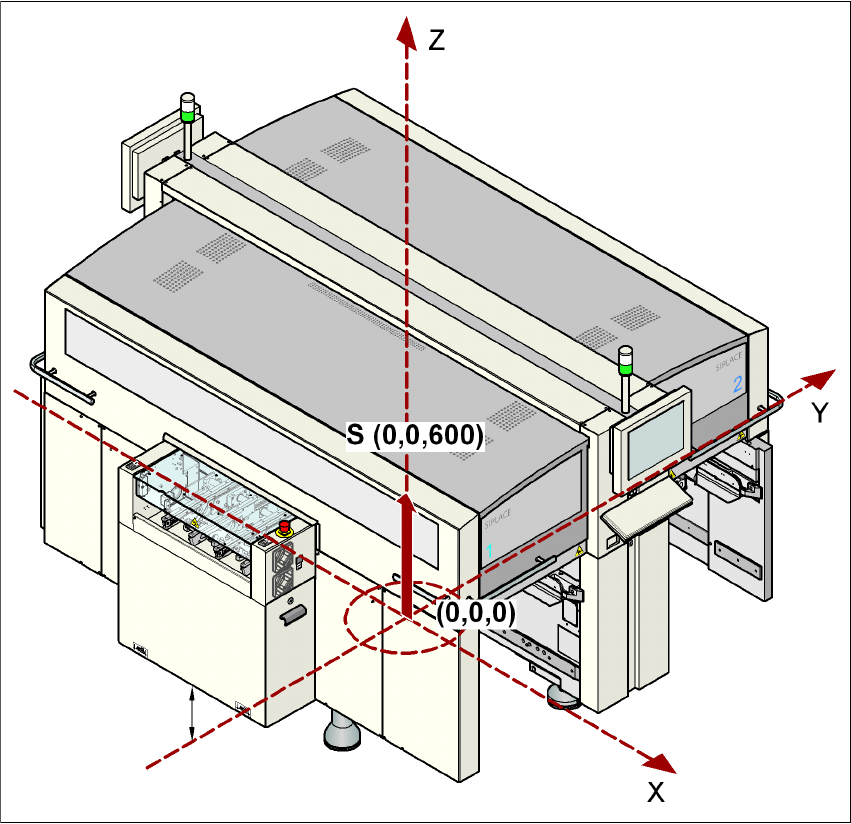

Fig. 3.3 - 10 Tyngdepunkt for X-serie automaterne i millimeter
3
X-koordinat 0 mm
Y-koordinat 0 mm
Z-koordinat 600 mm højde
Disse tyngdepunktkoordinater gælder for en automat med en PCB-transporthøjde på 830 mm.
