Driftsvejledning SIPLACE X-serie Indledning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK
17
1 Indledning
Nærværende driftsvejledning er en manual eller et opslagsværk til betjening og klargøring af
SIPLACE
®
bestykningsautomaterne X4I / X4 / X3 og X2.
Topteksterne i hvert kapitel indeholder oplysninger om udgave og softwareversion, hvorfra nær-
værende vejledning er gyldig.
1

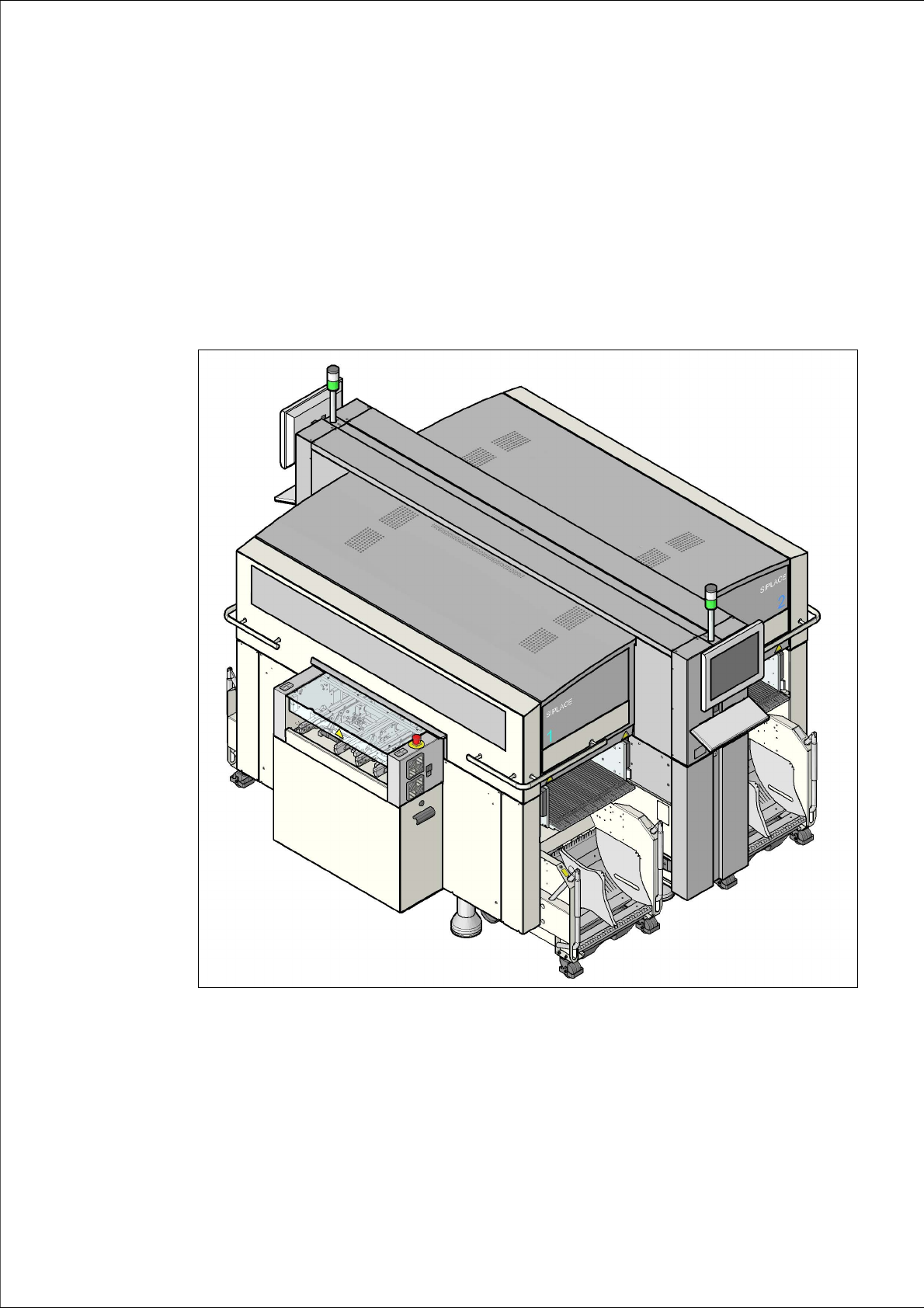

Fig. 1.0 - 1 Bestykningsautomat SIPLACE X4I
Indledning Driftsvejledning SIPLACE X-serie
Maskinbeskrivelse Fra softwareversion SR.70x.xx Udgave 01/2011 DK
18
1

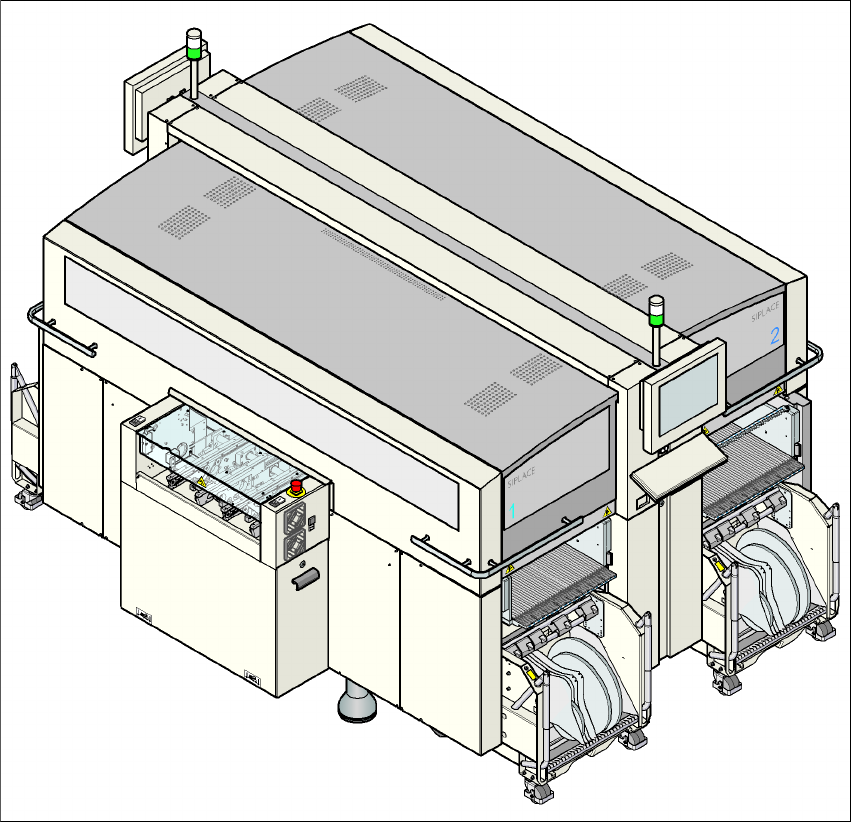

Fig. 1.0 - 2 Bestykningsautomat SIPLACE X4
1.1 Maskinbeskrivelse
Bestykningsautomaterne SIPLACE X4I, X4, X3 og X2 udmærker sig ved
– højeste præcision,
– stor fleksibilitet ved konfigurationen,
– bestykningskapaciteter indtil high-end procesområdet og
– et vidtspændt komponentspektrum på 01005-komponenter indtil størrelse 125 x 10 mm².
Driftsvejledning SIPLACE X-serie Indledning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Maskinbeskrivelse
19
Komponenterne forarbejdes vha. tre bestykningsvarianter:
– Collect&Place-processen,
– Pick&Place-processen og
– en kombination af Collect&Place- og Pick&Place-processerne (blandet funktion).
1
Basis for bestykningssystemerne er en vridfast og vibrationsdæmpet maskinramme. Denne sikrer
en høj produktionskvalitet og lille miljøbelastning for medarbejderne, da vibrationsstøj reduceres
til et minimum. Portalerne er fremstillet i letvægtsbyggemåde af højstift kulfiberkompositmateriale.
Bestykningsautomaten SIPLACE X4I råder over fire portaler; i hvert bestykningsområde er begge
portaler anbragt spejlvendt. Portalerne kan klargøres med C&P20 og det nyudviklede CPP-hoved.
Sammen med optimeringen af softwaren fører dette til kortere bevægelsesveje og således til hø-
jere bestykningskapaciteter.
Også bestykningsautomaten SIPLACE X4 er udstyret med 4 portaler. Udover C&P20-hovedet og
CPP-hovedet kan også TwinStar klargøres, hvilket fører til en betydelig udvidelse af komponent-
spektret.
Bestykningsautomaten SIPLACE X3 råder over 3 portaler, to af dem findes i bestykningsområdet
1 og 1 portal i bestykningsområdet 2. Bestykningsautomaten SIPLACE X2 råder over ialt 2 porta-
ler, altså 1 portal i hvert bestykningsområde. C&P20, CPP-hovedet og TwinStar kan klargøres på
begge bestykningsautomater.
Bestykningshovederne kan uafhængigt af hinanden positioneres hurtigt og præcist i X- og Y-ret-
ning med lineære motorer.
Iht. det af AsM Assembly Systems udviklede hovedmodularitetsprincip kan bestykningshove-
derne skiftes problemløst i løbet af kort tid. En oversigt over konfigurationerne for bestykningsho-
vederne findes i afsnittene 1.1.1
, 1.1.2, 1.1.3,1.1.4, 1.1.5 og fra side 20.
Til paratstillingen af komponenter står fire placeringssteder til rådighed, der kan klargøres med
komponentvogne.
Som alternativ hertil kan der køres op til to Matrix Tray Changer i stedet for komponentvogne hen
til automaterne SIPLACE X2, X3 og X4.
Bestykningsproces Bestykningshoved Komponent-spektrum Bestykningsauto
mat
Collect&Place
(C&P)
SpeedStar (C&P20)
MultiStar (CPP)
01005 - 6 x 6 mm²
01005 - 27 x 27 mm²
X4I, X4, X3, X2
X4I, X4, X3, X2
Pick&Place
(P&P)
TwinStar (TH)
MultiStar (CPP)
0201 - 125 x 10 mm²
01005 - 50 x 40 mm²
X4, X3, X2
C&P + P&P
(blandet funktion)
MultiStar (CPP) 01005 - 32 x 32 mm² X4, X3, X2
