5.10.4.5 Splejsesensorer for X-tapefeedermoduler
Splejsesensorer kan eftermonteres på X-tapefeedermoduler. Sensoren findes i to udførelser:
Splejsesensor for 8 mm og 12 mm X-tapefeedermoduler
Splejsesensor for 16 mm til 88 mm X-tapefeedermoduler 5
Splejsesensoren installeres det sted, der er betegnet med pos 3 i Fig. 5.10 - 8
, side 335.
Tapefeedermoduler med allerede installerede splejsesensorer kan ligeledes leveres (se afsnit
3.9.2
, fra side 174).
5.10.5 Klargøring af X-feedermodul
Klargøring af X-feedermodulerne er beskrevet i jobguiden.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Overhold LCD- og statusvisninger på X-feedermodul
337
5.11 Overhold LCD- og statusvisninger på X-feedermo-
dul
X-feedermodulerne har en flerfarvet statusvisning til signalisering af driftstilstandene (pos. 6 in
Fig. 5.11 - 1
) og en LCD-visning (pos. 1 in Fig. 5.11 - 1) til visning af teksterne.
5

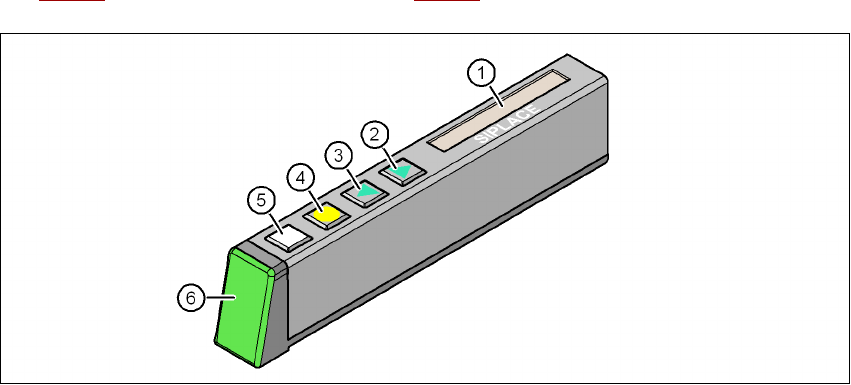

Fig. 5.11 - 1 Knapper, LCD- og statusvisninger på X-feedermodul
(1) LCD-visning
(2) Taste FREMAD
(3) Taste TILBAGE
(4) Taste FOLIE
(5) Taste SET
(6) Statusvisning, flerfarvet
5.11.1 Statusdisplay
–Grøn:
Feedermodulet er klar til drift og indeholdt i den aktuelle klargøring.
– Orange:
En advarsel signaliseres. Advarslens tekst fremkommer i LCD-visningen.
–Rød:
En fejlfunktion er optrådt. Fejlmeldingen vises i LCD-visningen.
–Slukket:
Transportøren er ikke i den aktuelle klargøring.
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Overhold LCD- og statusvisninger på X-feedermodul Fra softwareversion SR.70x.xx Udgave 01/2011 DK
338
HENVISNING 5
Maskincontrolleren slukker for statusvisningen for de feedermoduler, der ikke er indeholdt i klar-
gøringen. Tilstanden "LED slukket" findes kun, hvis en ordre er sendt til linjen af programme-
ringssystemet. Dette gør det nemmere for brugeren at kontrollere feedermodulerne, da brugeren
kun skal holde øje med de feedermoduler, der er indeholdt i klargøringen.
Under selve klargøringen - ingen klargøringsinformation på stationen, ingen ordre er sendt fra
SIPLACE Pro til stationen/linjen - aktiveres LED-lampen efter isætningen ved hvert feedermodul.
På denne måde informeres brugeren, om alt er i orden.
5.11.2 LCD-visning
I de efterfølgende tabeller findes ordlyden af LCD-visningen, farven og funktionen for statusvis-
ningen, betydningen og foranstaltningerne til afhjælpning af fejl.
5.11.2.1 Advarsler og afhjælpning
5
5
5.11.2.2 Fejlmeldinger og afhjælpning
5
Tekst i
LCD-visning
Status-
visning
Betydning Afhjælpning af fejl
Remove Foil
(Fjern folie)
Orange Der er blevet valgt en funkti-
on, der ikke er tilladt, når
dækfolien er spændt (folie-
svinge er trykket nedad).
Skal den ønskede funktion gennemføres,
tages folien ud af tandhjulsparret og skæres
af, så foliesvingen slækkes
Tekst i
LCD-visning
Status-
visning
Betydning Afhjælpning af fejl
Ingen Rød,
blinkende
Transportør-software sprin-
ger ikke ind i applikationen
Indlæs applikationssoftwaren igen
Indlæs feedermodul-softwaren
Handle --->>
(Greb --->>)
Rød Transportøren er blevet log-
get på, men udtagningsgre-
bet er ikke skubbet ind endnu
Skub udtagningsgrebet ind
Low Voltage
(Underspænding)
Orange 24V forsyningsspændingen
har ikke overskredet tilkob-
lingstærsklen efter tænding
Kontroller spændingsforsyningen
