1.1.3 SIPLACE X4 LED Placer
X4 LED Placer er udstyret med fire portaler, to portaler til hvert bestykningsområde (BO). Følgen-
de bestykningshovedkonfigurationer er mulige på X4 LED Placer:
a) Bestykningsområde 1
b) Bestykningsområde 2
Ydelsesdataene er de samme som på X4-bestykningsautomaten. Disse findes i afsnit 3.1, side
101
.
1.1.4 SIPLACE X3
X3-automaten råder over 3 portaler, hvoraf 2 befinder sig i bestykningsområdet 1 og 1 i bestyk-
ningsområdet 2.
Dermed er følgende bestykningshoved-konfigurationer mulige:
a) Bestykningsområde 1
b) Bestykningsområde 2
Ydelsesdataene findes i afsnit 3.1, side 101.
1
Bestykningshoveder BO2
b
Bestykningshoveder BO1
a
C&P20/C&P20 CPP/CPP
C&P20/C&P20 Ja Nej
CPP/CPP Ja Ja
1
Bestykningshoveder
BO2
b
Bestykningshoveder BO1
a
C&P20/C&P20 CPP/CPP CPP/TH TH/TH
C&P20 Ja Nej Nej Nej
CPP Ja Ja Nej Nej
TH Ja Ja Ja Ja
Indledning Driftsvejledning SIPLACE X-serie
Maskinbeskrivelse Fra softwareversion SR.70x.xx Udgave 01/2011 DK
22
1.1.5 SIPLACE X2
X2-bestykningsautomaten råder over en portal til hvert bestykningsområde. Følgende bestyk-
ningshovedkonfigurationer er mulige:
a) Bestykningsområde 1
b) Bestykningsområde 2
Ydelsesdataene findes i afsnit 3.1, side 101.
1.1.6 SIPLACE-princip
Bestykningshovederne henter komponenterne fra de fast positionerede feedermodulerer på kom-
ponentvognene eller fra trayene på Matrix Tray Changer og bestykker printpladerne, der ligeledes
er i hvile. Bestykningsautomaterne i X-serien råder over to bestykningsområder:
– ved enkelttransport kan der bestykkes op til to printplader på samme tid.
– ved dobbelttransport kan der bestykkes op til fire printplader på samme tid.
Princippet om "hvilende paratstilling af komponenter" og "hvilende PCB", som har været gennem-
prøvet med gode resultater på alle SIPLACE-automater, har en række afgørende fordele:
– Påfyldning af komponenter eller påsplejsning af tape forårsager ingen stilstandstider.
– Den vibrationsfrie komponenttilførsel gør det muligt at hente også meget små komponenter
(f.eks. 01005) på en sikker måde.
– Den under bestykningsprocessen ubevægede printplade forhindrer, at komponenter glider.
– Kombinationen af bestykningshoveder med pipettevekslere sikrer altid en optimal pipettekon-
figuration for den enkelte bestykningsproces. Dermed minimeres bevægelsesveje og optime-
res bestykningsrækkefølgen.
Høj fleksibilitet, god økonomi og klargøringssikkerhed sikrer den høje produktivitet, som tilbydes
af SIPLACE X-serien. Minimale stilstandstider øger nyttegraden og bidrager således til en høj pro-
duktivitet.
1
Bestykningshoveder
BO2
b
Bestykningshoveder BO1
a
C&P20 CPP TH
C&P20 Ja Nej Nej
CPP Ja Ja Nej
TH Ja Ja Ja
Driftsvejledning SIPLACE X-serie Indledning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Maskinbeskrivelse
23
1

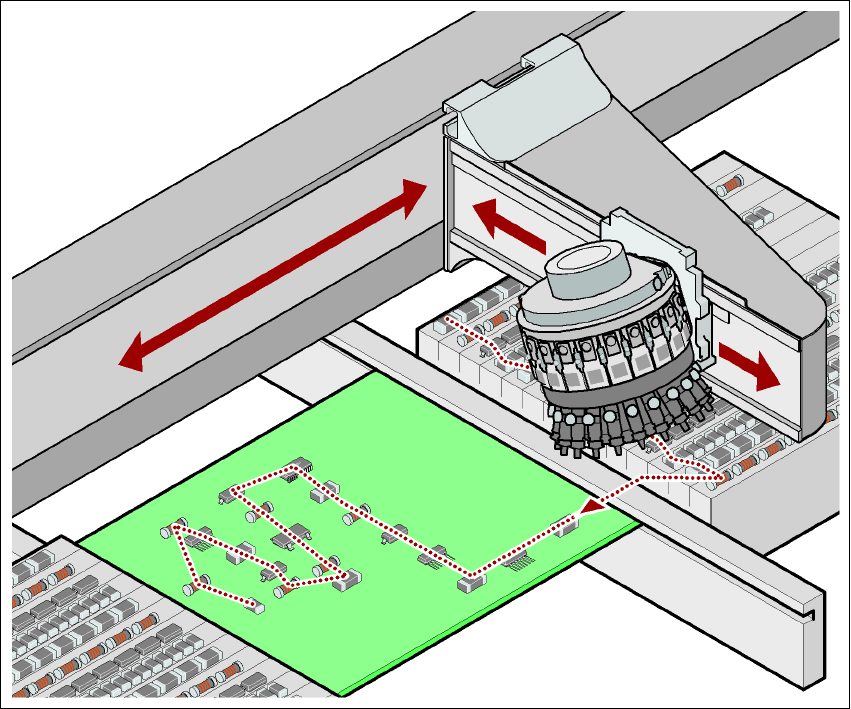

Fig. 1.1 - 1 Bestykningsprincip efter Collect&Place-processen
1
1
1.1.7 Nye optioner og specialiteter
Til udvidelse af automatens funktionalitet tilbydes følgende optioner:
1.1.7.1 SIPLACE MultiStar (CPP) og det nye standard-komponent-kamera, type 30
Det nye komponent-kamera af typen 30 afløser det hidtidige komponent-kamera af typen 29, der
var installeret på CPP-hovedet. Det kan bruges til produktion af prototyper med 01005-komponen-
ter.
1.1.7.2 3D-koplanaritetssensor
Fra software SR.705.03 er koplanaritetsmålingen integreret i stationssoftwaren. 3D-koplanaritets-
sensoren kan installeres på følgende placeringssteder på X4-, X3- og X2-bestykningsautoma-
terne:
