Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK Oversigter over konstruktionsgrupper 119 3.4 Oversigter over konstruktionsgrupper 3.4.1 Oversigt over konstr ukt…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Mål og vægt Fra softwareversion SR.70x.xx Udgave 01/2011 DK
118
3.3.5 Tyngdepunkt
3
3
3
Fig. 3.3 - 10 Tyngdepunkt for X-serie automaterne i millimeter
3
X-koordinat 0 mm
Y-koordinat 0 mm
Z-koordinat 600 mm højde
Disse tyngdepunktkoordinater gælder for en automat med en PCB-transporthøjde på 830 mm.
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Oversigter over konstruktionsgrupper
119
3.4 Oversigter over konstruktionsgrupper
3.4.1 Oversigt over konstruktionsgrupper SIPLACE X4I
3
3

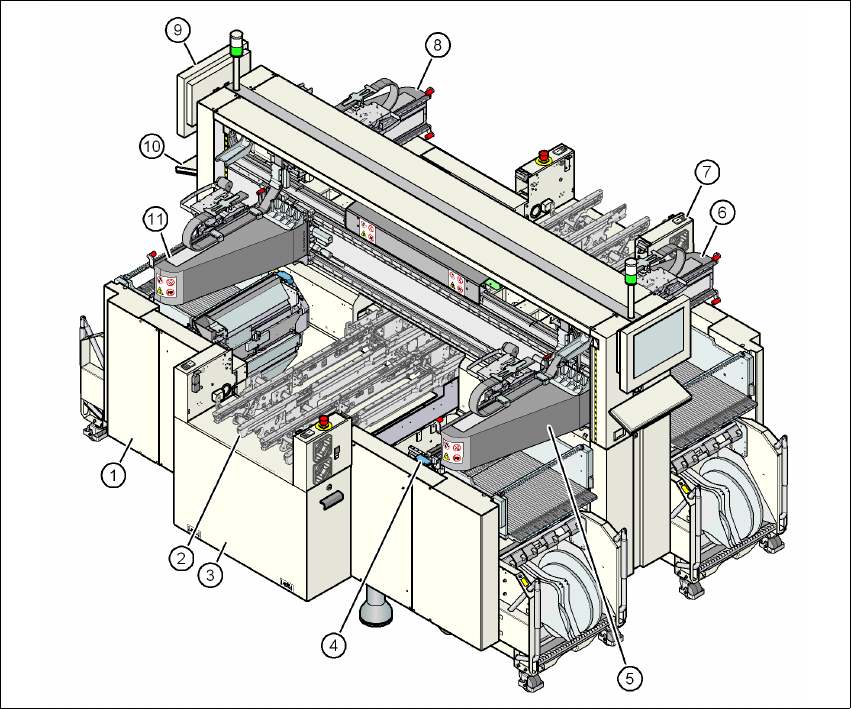

Fig. 3.4 - 1 X4I-automat - oversigt over konstruktionsgrupper
(1) Maskinramme
(2) Printpladetransport (fleksibel dobbelttransport)
(3) Monteringssæt på PCB-inputsiden
(4) Komponentvogn-indtrækningsanordning, tapesaks, tapeførekanal (4x)
(5) Portal 1 med bestykningshoved
(6) Portal 2 med bestykningshoved
(7) Monteringssæt på PCB-outputsiden
(8) Portal 3 med bestykningshoved
(9) Monitor (2x)
(10) Tastatur (2x)
(11) Portal 4 med bestykningshoved
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Oversigter over konstruktionsgrupper Fra softwareversion SR.70x.xx Udgave 01/2011 DK
120
3.4.2 Oversigt over konstruktionsgrupper SIPLACE X4
3
Fig. 3.4 - 2 X4-automat - oversigt over konstruktionsgrupper
(1) Maskinramme
(2) Printpladetransport (fleksibel dobbelttransport)
(3) Monteringssæt på PCB-inputsiden
(4) Komponentvogn-indtrækningsanordning, tapesaks, tapeførekanal (4x)
(5) Portal 1 med bestykningshoved
(6) Portal 2 med bestykningshoved
(7) Monteringssæt på PCB-outputsiden
(8) Portal 3 med bestykningshoved
(9) Monitor (2x)
(10) Tastatur (2x)
(11) Portal 4 med bestykningshoved
