Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
235
→ Løsne forsigtigt de to unbracoskruer M24x90 (pos. 2 i Fig. 4.3 - 6, side 234) med skruetræk-
kerindsatsen (nøglemål 19 mm) og lad den yderste maskinfod (pos. 1 i Fig. 4.3 - 6
, side 234)
glide langsomt helt ned.
→ Isæt den passende maskinfod til den ønskede PCB-transporthøjde.
De yderste maskinfødder findes i to udførelser: 4
– yderste maskinfod til PCB-transporthøjden 830 mm, længde 369 mm,
artikel-nr. 03041008-01 (pos. 1 i Fig. 4.3 - 3
, side 231)
– yderste maskinfod til PCB-transporthøjderne 900, 930 og 950 mm, længde
439 mm, artikel-nr. 03000890-02 (pos.2 i Fig. 4.3 - 3
, side 231)
→ Gennemfør forindstillingen for hver yderste maskinfod.
Afstanden mellem maskinfod-underside og unterkant på maskinramme bør have følgende
værdier:
→ Justér indstillingsskruen M24x2x120 (pos. 3 i Fig. 4.3 - 6
, side 234) med gaffelnøglen SW 36
på en sådan måde, at afstandsværdierne fra ovenstående tabel nås for den pågældende
transporthøjde.
→ Sænk nu automaten forsigtigt ned med gaffeltrucken, til maskinfødderne berører gulvet lige
meget. En ekstra person bør i hvert fald kontrollere, at automaten bevæges stabilt under ned-
sænkningen. I givet fald skal klemningen til de yderste maskinfødder løsnes en smule.
→ Fortsæt med at sænke automaten forsigtigt, til de yderste maskinfødder berører indstillings-
skruerne M24x2x120 (pos. 3 i Fig. 4.3 - 6
, side 234) til højdejustering.
→ Sørg for, at de midterste maskinfødder (se punkt 2 i Fig. 4.3 - 3
, side 231) endnu ikke berører
gulvet. Hvis det er nødvendigt, skrues de midterste maskinfødder en smule ind i automaten
eller ind i afstandsstykket.
HENVISNING 4
Beskrivelsen af den endelige justering af automaten findes i afsnit 4.3.18, side 279.
PCB-transporthøjde Afstand mellem maskinfod-underside
og underkant på maskinramme
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
236
4.3.5 Montering af monteringssæt på maskinens ramme
4.3.5.1 Montering af monteringssæt på PCB-outputsiden
Når automaten leveres, er monteringssættet på PCB-outputsiden og PCB-udgangstransporten
demonteret. Monteringssættet monteres på PCB-outputsiden på følgende måde:
– Montering af udgangstransport
se afsnit 4.3.6, side 237
– Montering af monteringssæt på PCB-outputsiden se afsnit 4.3.7, side 238
– Installation af akseenhed se afsnit 4.3.8, side 244
– Kontrollampe monteres se afsnit 4.3.14, side 268
– Integration af automaten i linien se afsnit 4.3.17, side 276
– Endelig justering af automaten se afsnit 4.3.18, side 279
4.3.5.2 Montering af monteringssæt på PCB-inputsiden
Var monteringssættet også demonteret på PCB-inputsiden af transportmæssige grunde, skal De,
før De integrerer automaten i linien, (se afsnit 4.3.17
på side 276) udføre følgende arbejdsskridt:
– Montering af indgangstransport
se afsnit 4.3.9, side 252
– Montering af monteringssæt på PCB-inputsiden se afsnit 4.3.10, side 254
– Installation af Box-PC-enhed på SIPLACE X4I se afsnit 4.3.12, side 263
– Installation af akseenhed se afsnit 4.3.13, side 266
– Kontrollampe monteres se afsnit 4.3.14, side 268
– Integration af automaten i linien se afsnit 4.3.17, side 276
– Endelig justering af automaten se afsnit 4.3.18, side 279
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
237
4.3.6 Montering af udgangstransport
4.3.6.1 Værktøj
– Sekskantstiftnøgle, DIN 911, sæt
– Stjerneskruetrækker, størrelse 1
4.3.6.2 Montering
4

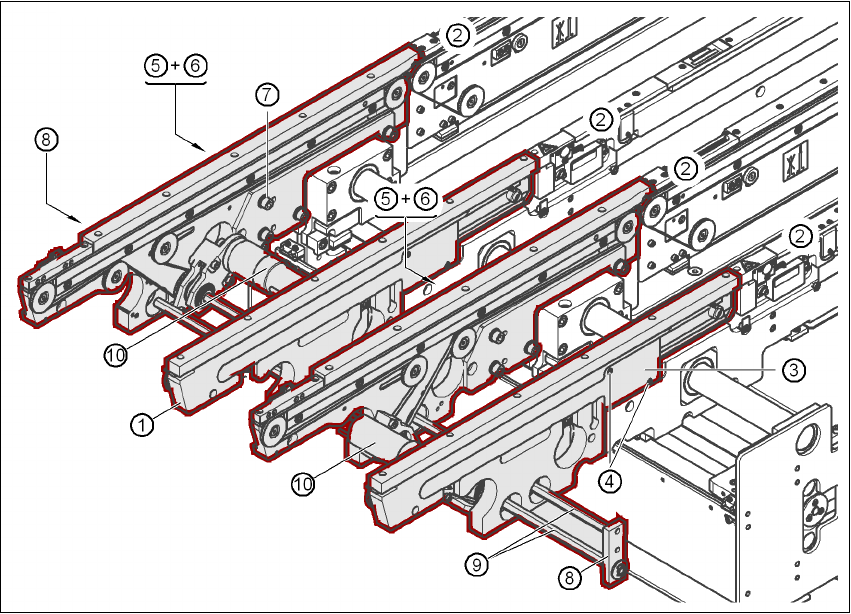

Fig. 4.3 - 7 Udgangstransport - dobbelttransport
(1) Vange, udgangstransport
(2) Vange, bearbejdningstransport 2
(3) Kabelafdækningskappe 20 x 200
(4) Undersænkskrue, ISO 7046, M3x6, 2 stk. pr. kabelafdækningskappe
(5) Kabelafdækningskappe 20 x 310
(6) Cylinderskrue DIN 912, M3x5, 1 stk. pr. kabelafdækningskappe
(7) Cylinderskrue DIN 912, M6x16, og skive, 4 stk. pr. vange
(8) Føring sekskantaksel
(9) Sekskantaksel (enkelttransport: en, dobbelttransport: to)
(10) Drivenhed
