Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten 249 4.3.8.5 Akseenhed X4I, X4 (port al 2 og portal 3) - elektriske tilslutningssteder 4 …

100%1 / 450
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
248
4.3.8.4 Akseenhed X3 (portal 3) - tilslutning af stik
→ Tilslut de elektriske kabler efter følgende skema:
4
4
→ Kontrollér kontaktstillingerne for S1:
1: ON
2: Bruges ikke
→ Fortsæt med afsnit "4.3.8.7
Montering af akseenhed" på side 251.
Akseenhed stik Tilslutningskabel Henvisning
Stik Kabel
X41_1sq X41_1sq 03050899 Stik trykkes på plads
X42_1sq X42_1sq 03050899 Stik trykkes på plads
X45sq X45sq 03050900-W1 Stik trykkes på plads
X46sq X46sq
03050900-W2
03050900-W3
Stik trykkes på plads
X47sq X47sq
03050900-W4
03050900-W5
Stik trykkes på plads
X05_3sq X4ur 03050901 Stik trykkes på plads
X06_3sq X4ut 03050902 Stik trykkes på plads
X05_1sq X1uo 03009811 Stikkes helt i
X06_1sq X3uo 03009812 Stikkes helt i
X07_1sq X5uo 03009813 Stikkes helt i
X08_1sq X1up 03009814 Stikkes helt i
X11_1sq X3up 03009815 Stikkes helt i
X12_1sq X5up 03009816 Stikkes helt i
X07_3sq X07_3sq 03050903 Stik trykkes på plads
X08_3sq X08_3sq 03050904 Stik trykkes på plads
X11_3sq X11_3sq 03050906 Stik trykkes på plads
X12_3sq X12_3sq 03050905 Stik trykkes på plads
X30_1sq X30_1sq 03010054 Skrues fast
X30_2sq X30_2sq 03010054 Skrues fast
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
249

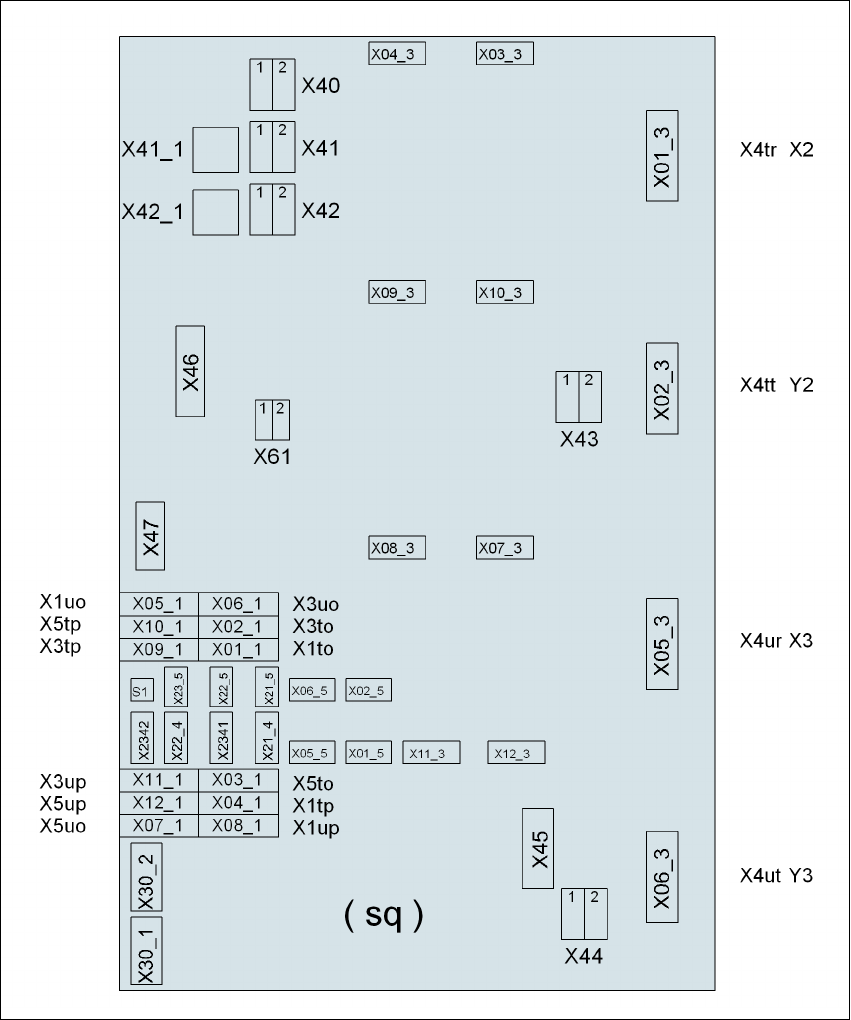

4.3.8.5 Akseenhed X4I, X4 (portal 2 og portal 3) - elektriske tilslutningssteder
4
Fig. 4.3 - 13 Akseenhed X4I, X4 (portal 2 og portal 3), bagside - elektriske tilslutningssteder
Stik
Stik
Stik
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
250
4.3.8.6 Akseenhed X4I, X4 (portal 2 og portal 3) - tilslutning af stik
→ Tilslut de elektriske kabler efter følgende skema:
4
Akseenhed stik Tilslutningskabel Henvisning
Stik Kabel
X41_1sq X41_1sq 03050899 Stik trykkes på plads
X42_1sq X42_1sq 03050899 Stik trykkes på plads
X45sq X45sq 03050900-W1 Stik trykkes på plads
X46sq X46sq
03050900-W2
03050900-W3
Stik trykkes på plads
X47sq X47sq
03050900-W4
03050900-W5
Stik trykkes på plads
X01_3sq X4tr 03050891 Stik trykkes på plads
X02_3sq X4tt 03050892 Stik trykkes på plads
X05_3sq X4ur 03050901 Stik trykkes på plads
X06_3sq X4ut 03050902 Stik trykkes på plads
X01_1sq X1to 03009791 Stikkes helt i
X02_1sq X3to 03009792 Stikkes helt i
X03_1sq X5to 03009793 Stikkes helt i
X04_1sq X1tp 03009794 Stikkes helt i
X05_1sq X1uo 03009811 Stikkes helt i
X06_1sq X3uo 03009812 Stikkes helt i
X07_1sq X5uo 03009813 Stikkes helt i
X08_1sq X1up 03009814 Stikkes helt i
X09_1sq X3tp 03009795 Stikkes helt i
X10_1sq X5tp 03009796 Stikkes helt i
X11_1sq X3up 03009815 Stikkes helt i
X12_1sq X5up 03009816 Stikkes helt i
X03_3sq X03_3sq 03050893 Stik trykkes på plads
X04_3sq X04_3sq 03050894 Stik trykkes på plads
X07_3sq X07_3sq 03050903 Stik trykkes på plads
X08_3sq X08_3sq 03050904 Stik trykkes på plads
