Driftsvejledning SIPLACE X-serie Opgaver på maskinen Fra softwareversion SR.70x.xx Udgave 01/ 2011 DK Gennemførelse af kontrolar bejde 325 5.9.4 Holder til ekstra t aperulle 5 Fig. 5.9 - 2 Holder til ekstra taperulle (1)…
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Gennemførelse af kontrolarbejde Fra softwareversion SR.70x.xx Udgave 01/2011 DK
324
HENVISNING 5
Riv aldrig dækfolien af. Dette kan føre til problemer med dækfolieaftrækket. Ved 8 og 12 mm
X-tapefeedermodulerne er der integreret en kniv (pos. 2) for at lette afskæringen af dækfoli-
en.
→ Kontrollér den flerfarvede statusvisning (pos. 3 i Fig. 5.9 - 1
, side 323).
– Lyser den grøn, er feedermodulet driftsklar.
– Lyser den orange, signaliseres en advarsel. Advarslens tekst fremkommer på LCD-vis-
ningen (pos. 4 i Fig. 5.9 - 1
, side 323).
– Lyser statusvisningen rød, er der opstået en fejlfunktion. Fejlmeldingen fremkommer på
LCD-visningen (pos. 3 i Fig. 5.9 - 1
, side 323).
En opstilling af LCD- og statusvisningerne på betjeningsfeltet findes i afsnit 5.11
, side
337
. 5
Er statusvisningen slukket, kan dette skyldes følgende: 5
– Transportøren er ikke i den aktuelle klargøring.
– Transportøren er defekt.
– Transportøren er deaktiveret (f.eks. på grund af faldende trykluft).
5.9.2 Tapes splejses rettidigt på
HENVISNING:
Splejs tapene rettidigt, så feedermodulerne ikke bliver tomme. Ellers kan der opstå lange ma-
skinstop.
Splejs heller ikke tapene for tidligt. Hvis De ruller enden af den gamle tape op på den nye rulle
efter splejsningen, kan rullen med den nye tape nemlig blive for stor, hvorved tapen glider af
rullen og sætter sig fast. Dette fører til optagningsfejl og lange maskinstop. 5
5.9.3 PCB-støtter kontrolleres
→ Kontrollér positionen for de magnetiske PCB-støtter på løftebordet.
– Sørg for, at PCB-støtterne ikke kolliderer med komponenter på undersiden af printpla-
derne.
– Sørg desuden for, at PCB-støtterne ikke kolliderer med PCB-transportens vanger.
– Anvend kun PCB-støtter som beskrevet i afsnit 6.13
, side 420.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Gennemførelse af kontrolarbejde
325
5.9.4 Holder til ekstra taperulle
5

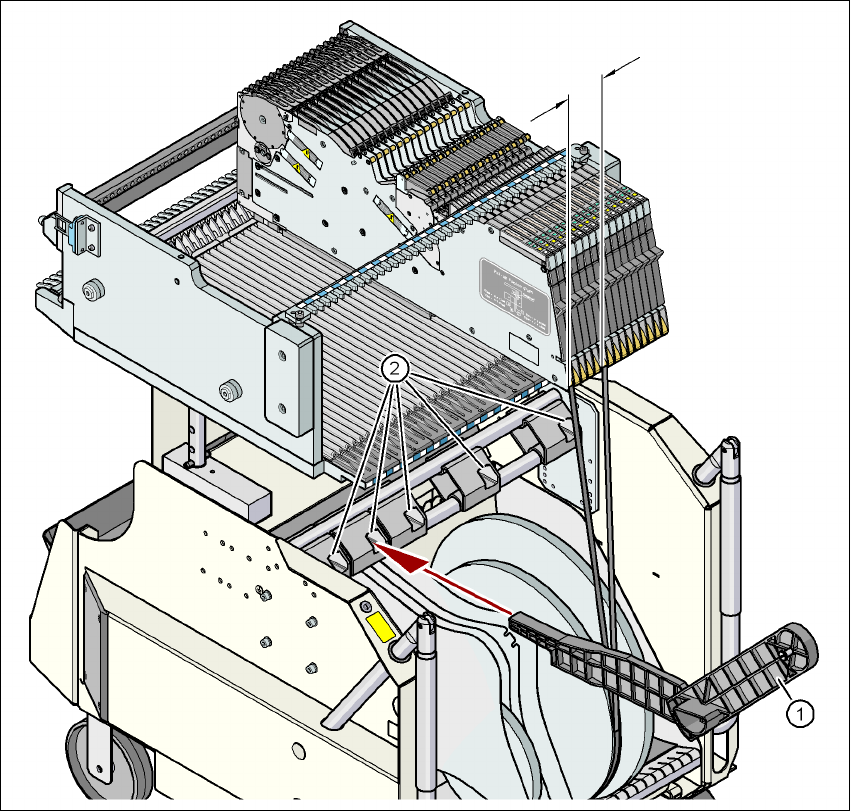

Fig. 5.9 - 2 Holder til ekstra taperulle
(1) Holder til ekstra taperulle, artikel-nr. 00141217-xx
(2) Holdeanordning til holderen
5
Feedermoduler fra X-serien kan problemløst forarbejde tapes, når sideforskydningen mellem
feedermodulet og taperullen ikke er mere end 60 mm. Kan den maks. tilladte forskydning ikke
overholdes på grund af en fastlagt klargøring, anbefales det at bruge holderen til en ekstra tape-
rulle (pos. 1). Stik holderen i holdeanordningen (pos. 2) og forskyd den, til den maks. tilladte for-
skydning på 60 mm underskrides. Komponentvognen har 5 holdeanordninger. Hver
taperulleholder kan rumme 2 taperuller, så op til ti 15" (381 mm) - spoler kan positioneres over
tapecontaineren.
Max. 60 mm
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Gennemførelse af kontrolarbejde Fra softwareversion SR.70x.xx Udgave 01/2011 DK
326
5.9.5 Skilleplader anbringes i tapecontainer
→ Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-
ren. Anvendes stikakser, peger udsparingerne til stikakserne på skillepladen opad (se Pos. 4
i Fig. 5.9 - 3
). Anvendes ikke nogle stikakser, peger den afrundede kant på skillepladen opad
(se Pos. 5 i Fig. 5.9 - 3
).
→ Anbring skilleplader som vist på Fig. 5.9 - 3
. Vær opmærksom på, at der skal anbringes
mindst 2 afstandsplader i tapecontaineren. Således undgås bestykningsfejl.
→ Kontrollér at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller
beskadiges skillepladen.
5

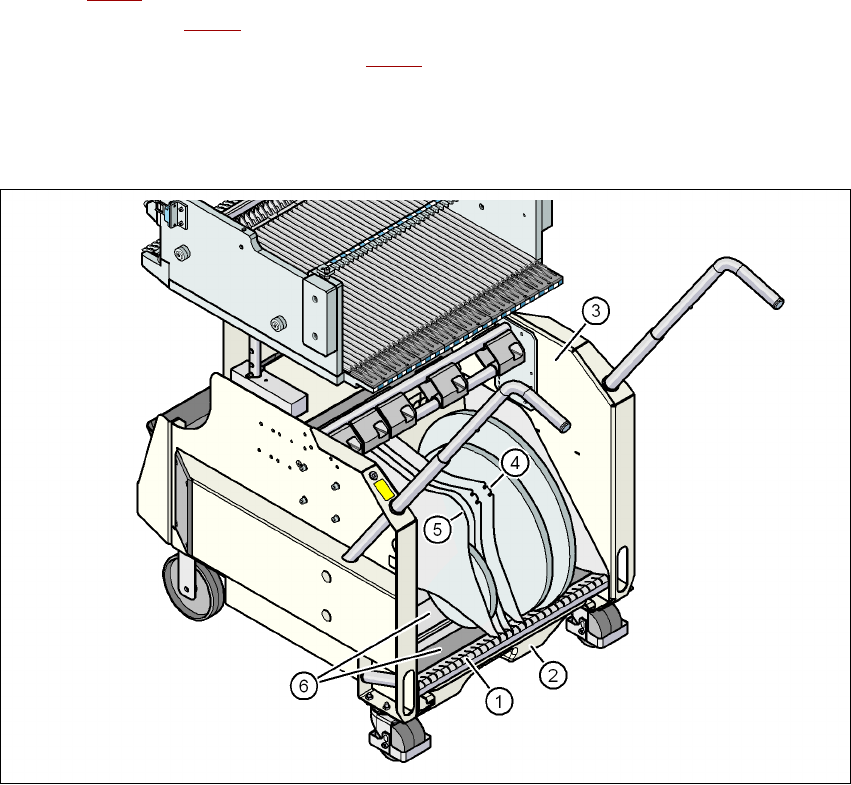

Fig. 5.9 - 3 Skilleplader i tapecontaineren
(1) Styreliste for skillepladerne
(2) Tapeaffaldsbeholder
(3) Tapecontainer
(4) Skillepladens position, hvis der anvendes stikakser
(5) Skillepladens position, hvis der ikke anvendes stikakser
(6) Glideunderlag til taperuller
