Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
371
6.1.2.8 Betjeningsforskrifter
→ Fyld et magasin første gang med en bestemt pipettetype og mærk det med en etiket.
HENVISNING 6
Fyld magasinerne op uden for maskinen og skift altid kun hele magasiner. 6
→ Åben låsepladen og stik pipetterne ind i pipettegaragerne.
→ Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
VÆR FORSIGTIG 6
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 6
HENVISNING 6
Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer. Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mel-
lemrum.
→ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.2.9 Udskiftning af magasin
→ Tryk på armen (pos. 1 i Fig. 6.1 - 18, side 372) for at løse magasinet fra trykknapkuglerne
(pos. 5 i Fig. 6.1 - 18
, side 372). Løft magasinet ud af holderen.
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
372
ADVARSEL 6
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 18
) kan føre til bestykningshovedcrash.
Kontrollér derfor, at armene ikke står ud over magasinerne.
6

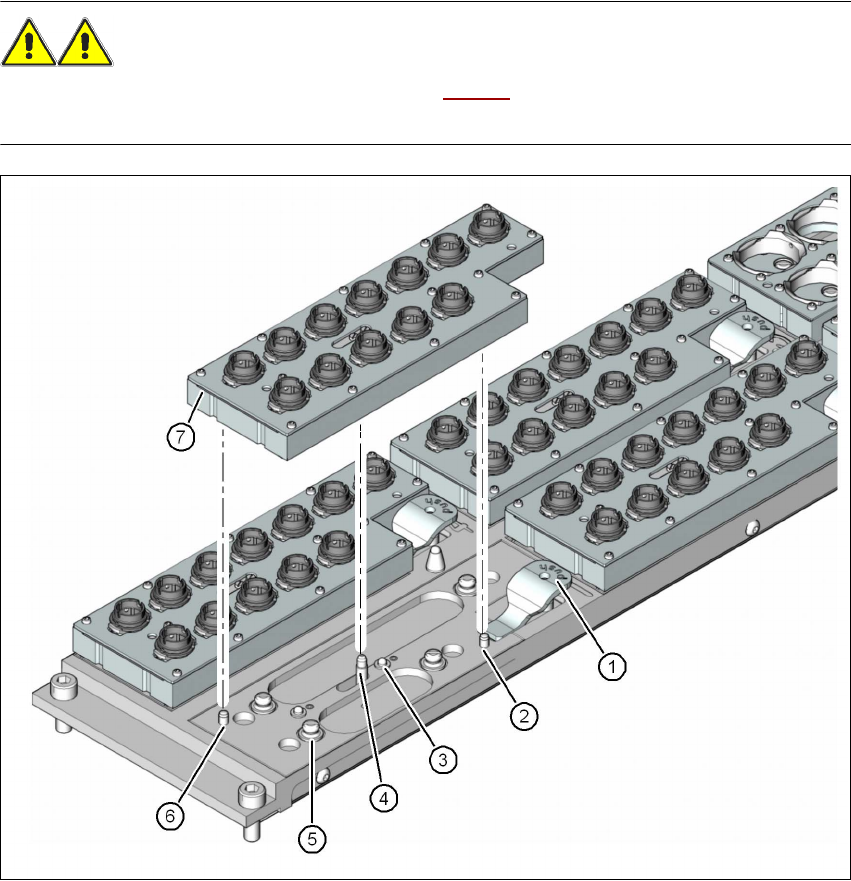

Fig. 6.1 - 18 Udskiftning af magasin
(1) Arm til løftning af magasinet
(2) Cylinderstift, griber ind i magasinets boring
(3) Fjederstift til at udløse mikrokontakt til magasinregistrering og sikkerhedssløjfe
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapkugle
(6) Cylinderstift, griber ind i magasinets aflange hul
(7) Låseplade i position "Magasin låst"
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
373
HENVISNING 6
– Forskyd låsepladen i position "Magasin låst".
– Indstil magasinet - før det sættes i - på en sådan måde, at centreringsstifterne (pos. 2 og 6 i
Fig. 6.1 - 18, side 372) kan glide ind i centreringsboringen og ind i det aflange hul.
→ Anbring magasinet på trykknapkuglerne (pos. 5 i Fig 6.1 - 18
, side 372).
→ Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.2.10 Registrering af position
Hvert magasin til pipetteveksleren har to pasmærker, en til bestemmelse af positionen og en til
bestemmelse af vinkelpositionen.
6

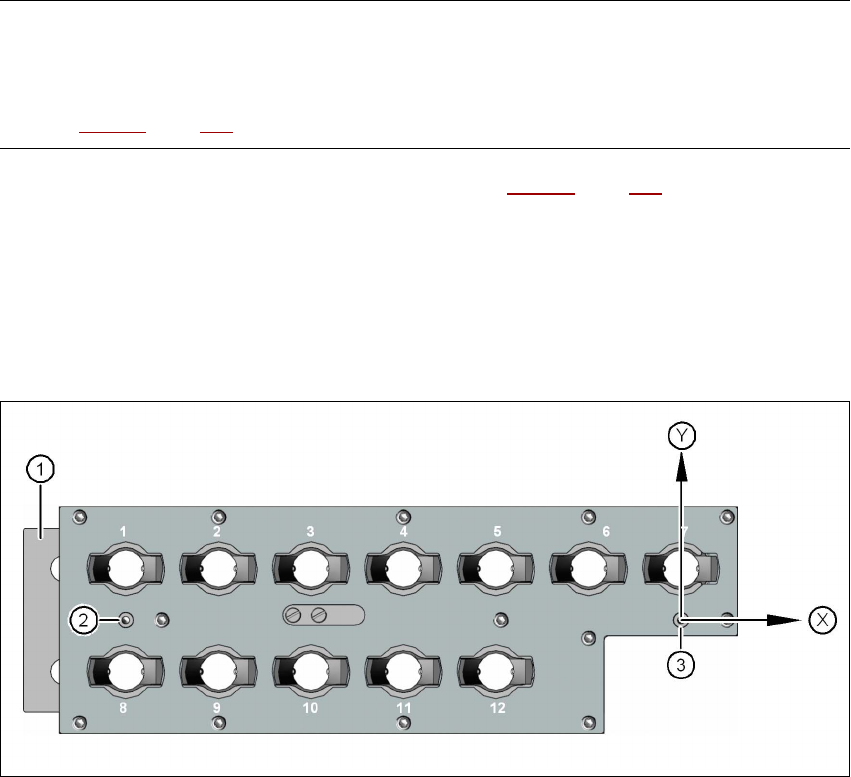

Fig. 6.1 - 19 Pipettemagasin - pasmærker til bestemmelse af positionen og vinkelpositionen
(1) Låseplade i position "Magasin åben"
(2) Pasmærke til bestemmelse af vinkelpositionen
(3) Pasmærke til bestemmelse af positionen
