4.3.16 Afstandsmål for maskinfødderne og de faste PCB-transportkanter
4.3.16.1 Afstandsmål for maskinfødderne og den faste, højre transportkant
på PCB-enkelttransporten
4

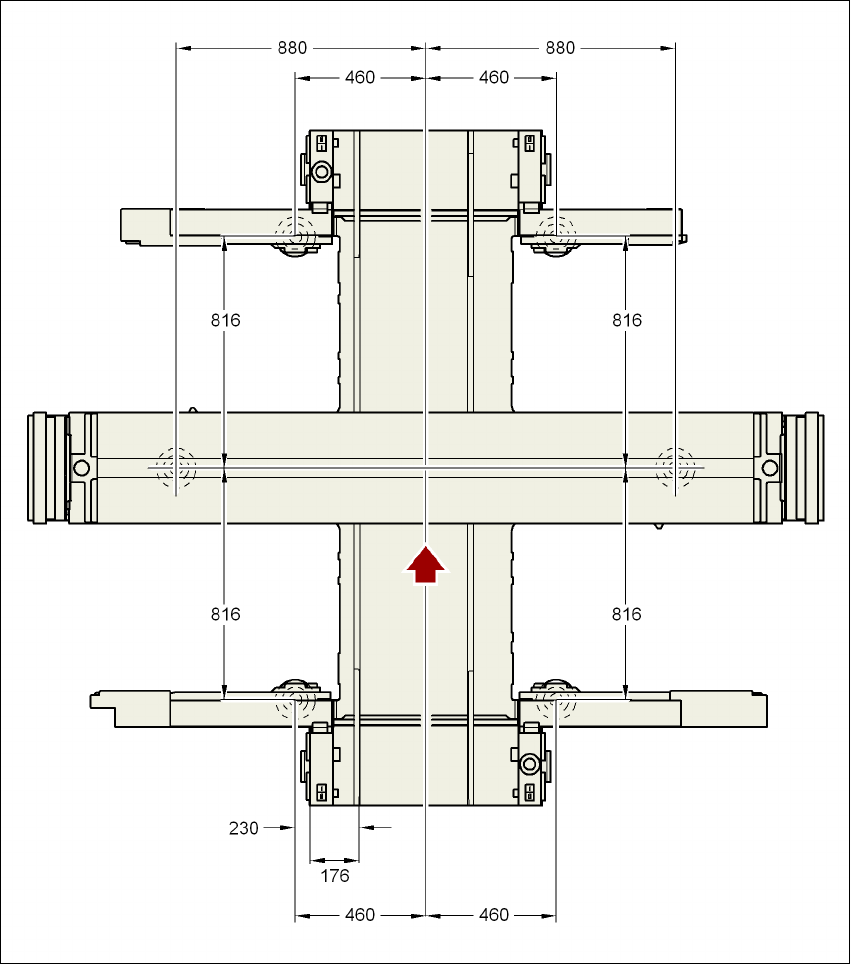

Fig. 4.3 - 23 Afstandsmål for maskinfødderne og den faste, højre transportkant på PCB-enkelttransporten
i millimeter - standardtransportbredde
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
271
4.3.16.2 Afstandsmål for maskinfødderne og den faste, venstre transportkant
på PCB-enkelttransporten
4

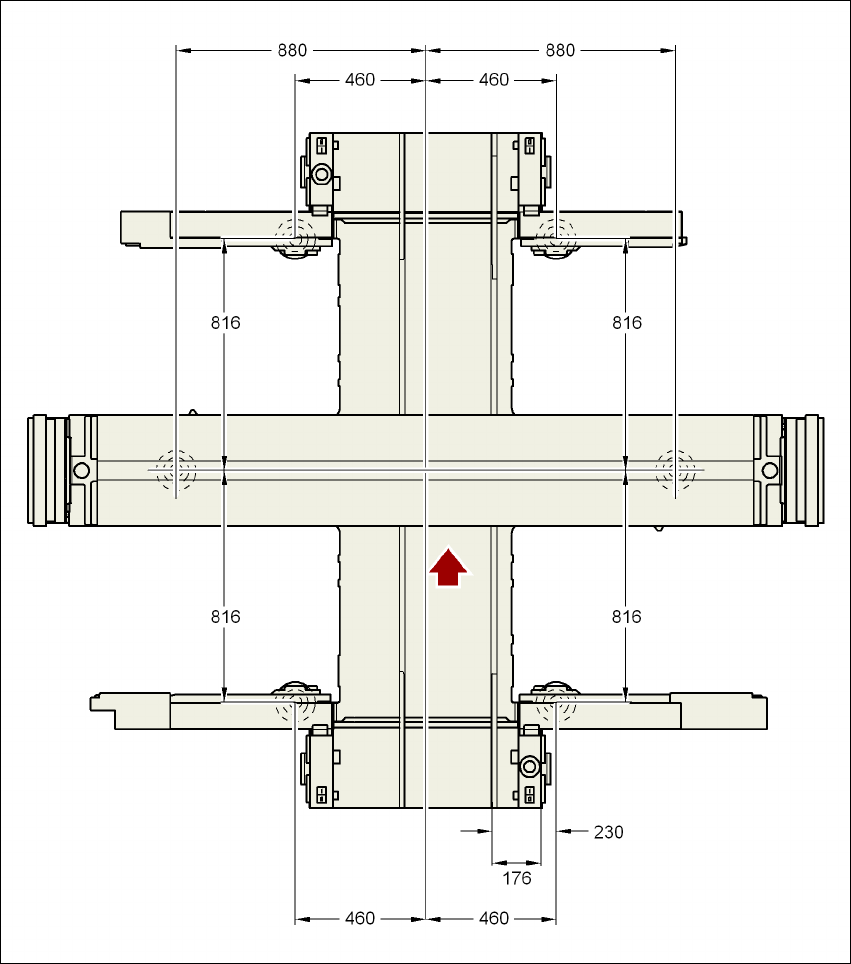

Fig. 4.3 - 24 Afstandsmål for maskinfødderne og den faste, venstre transportkant på PCB-enkelttransporten
i millimeter - standardtransportbredde
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
272
4.3.16.3 Afstandsmål for maskinfødderne og den faste, højre transportkant
på PCB-dobbelttransporten
4

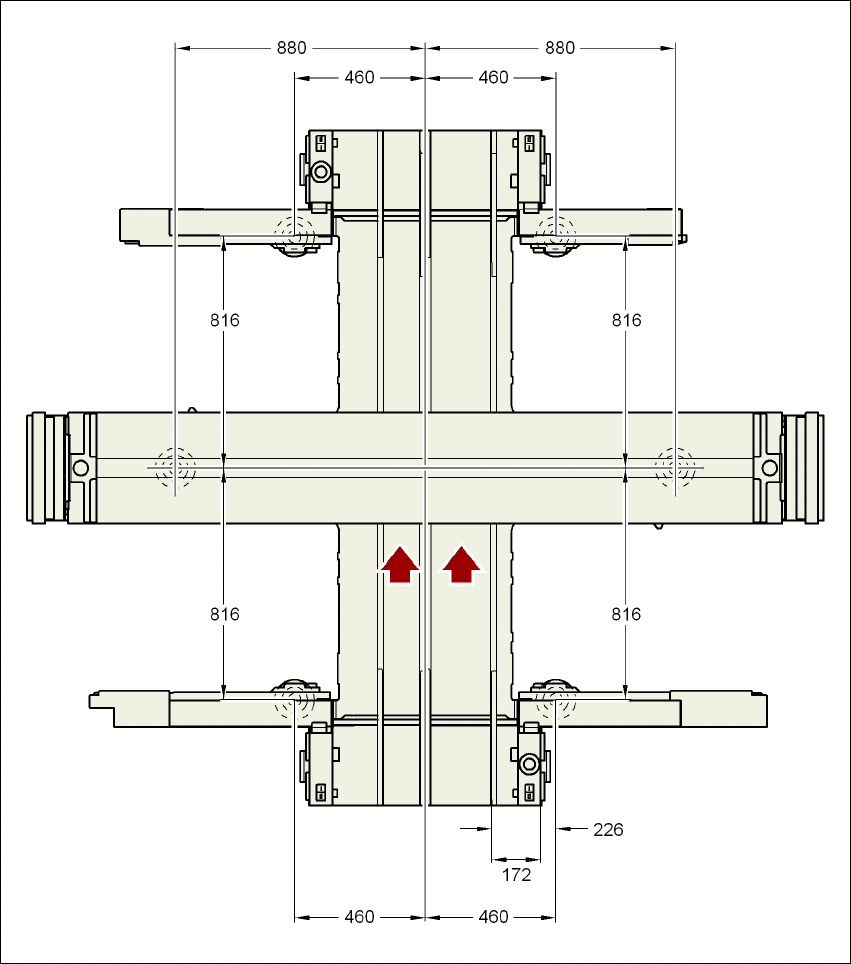

Fig. 4.3 - 25 Afstandsmål for maskinfødderne og den faste, højre transportkant på PCB-dobbelttransporten
i millimeter - standardtransportbredde
