Opgaver på maskinen Driftsvejledning SIPLACE X-serie Gennemførelse af kontrolarbejde Fra so ftwareversion SR.70x.xx Udgave 01/2011 DK 326 5.9.5 Skilleplader anbringes i t apecontainer → Skillepladen har forskellige kant …
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Gennemførelse af kontrolarbejde
325
5.9.4 Holder til ekstra taperulle
5
Fig. 5.9 - 2 Holder til ekstra taperulle
(1) Holder til ekstra taperulle, artikel-nr. 00141217-xx
(2) Holdeanordning til holderen
5
Feedermoduler fra X-serien kan problemløst forarbejde tapes, når sideforskydningen mellem
feedermodulet og taperullen ikke er mere end 60 mm. Kan den maks. tilladte forskydning ikke
overholdes på grund af en fastlagt klargøring, anbefales det at bruge holderen til en ekstra tape-
rulle (pos. 1). Stik holderen i holdeanordningen (pos. 2) og forskyd den, til den maks. tilladte for-
skydning på 60 mm underskrides. Komponentvognen har 5 holdeanordninger. Hver
taperulleholder kan rumme 2 taperuller, så op til ti 15" (381 mm) - spoler kan positioneres over
tapecontaineren.
Max. 60 mm
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Gennemførelse af kontrolarbejde Fra softwareversion SR.70x.xx Udgave 01/2011 DK
326
5.9.5 Skilleplader anbringes i tapecontainer
→ Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-
ren. Anvendes stikakser, peger udsparingerne til stikakserne på skillepladen opad (se Pos. 4
i Fig. 5.9 - 3
). Anvendes ikke nogle stikakser, peger den afrundede kant på skillepladen opad
(se Pos. 5 i Fig. 5.9 - 3
).
→ Anbring skilleplader som vist på Fig. 5.9 - 3
. Vær opmærksom på, at der skal anbringes
mindst 2 afstandsplader i tapecontaineren. Således undgås bestykningsfejl.
→ Kontrollér at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller
beskadiges skillepladen.
5
Fig. 5.9 - 3 Skilleplader i tapecontaineren
(1) Styreliste for skillepladerne
(2) Tapeaffaldsbeholder
(3) Tapecontainer
(4) Skillepladens position, hvis der anvendes stikakser
(5) Skillepladens position, hvis der ikke anvendes stikakser
(6) Glideunderlag til taperuller
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Feedermoduler klargøres
327
5.10 Feedermoduler klargøres
5.10.1 Henvisninger vedr. behandling af feedermoduler
Feedermoduler er præcisionsapparater. Af den grund skal feedermodulerne håndteres forsigtigt.
→ Undgå at støde feedermodulerne mod forhindringer.
→ Undgå at tabe feedermodulerne på gulvet.
→ Brug kun egnet værktøj til vedligeholdelse.
5.10.2 Fjernelse af X-feedermoduler fra komponentbordet
5

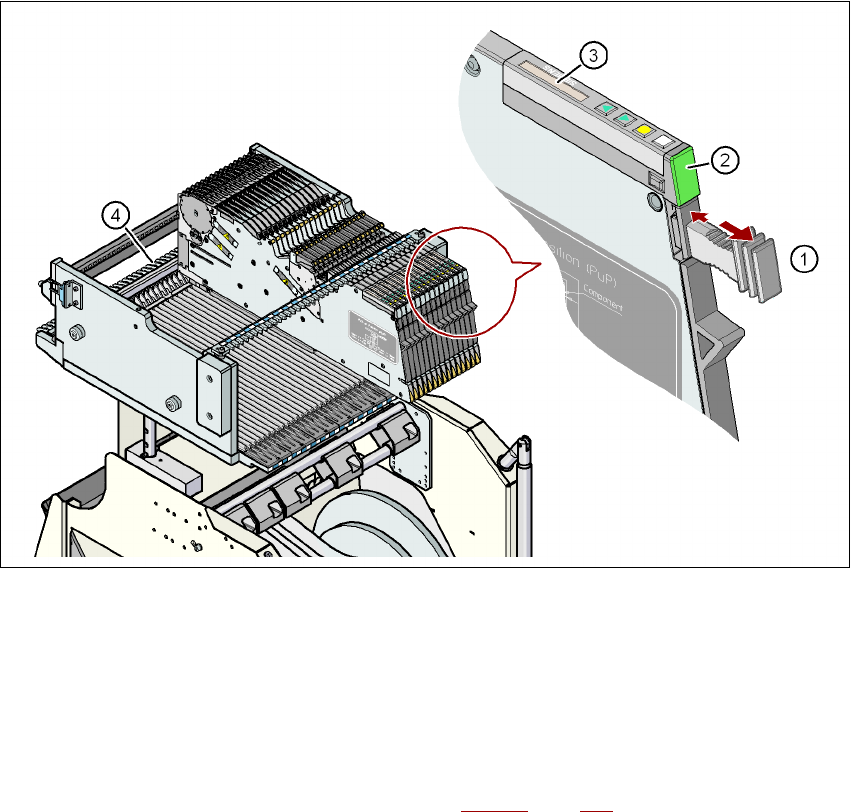

Fig. 5.10 - 1 Fjernelse af X-feedermoduler fra komponentbordet
(1) Udtagningsgreb
(2) Statusvisning
(3) LCD-visning
(4) Pal til låsning af X-feedermodulerne
5
I driftsklar tilstand lyser statusvisningen (pos. 2 i Fig. 5.10 - 1, side 327) grøn, hvis X-feedermodu-
let er indeholdt i den aktuelle klargøring. Er feedermodulet ikke indeholdt i den aktuelle klargøring,
bliver statusvisningen mørk.
